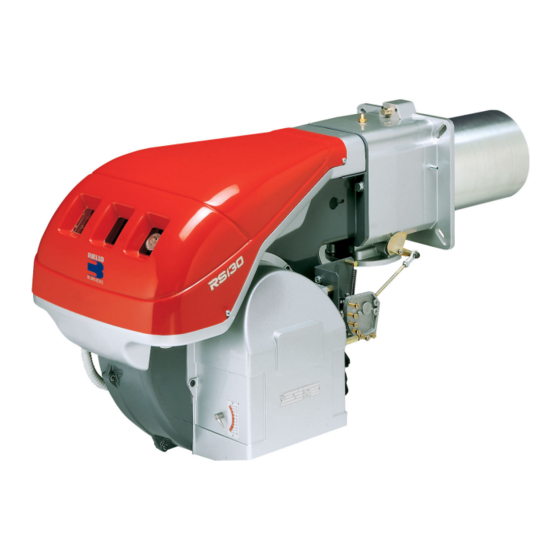

- Seite 1 Gas-Gebläsebrenner Zweistufiger gleitender Betrieb CODE MODELL 3785102 RS 70 821 T1 3785103 RS 70 821 T1 3785302 RS 100 822 T1 3785303 RS 100 822 T1 3785502 RS 130 823 T1 3785503 RS 130 823 T1 2915938 (6) - 01/2016...
-
Seite 3: Inhaltsverzeichnis
INHALT TECHNISCHE ANGABEN......Seite 2 Elektrische Daten ........2 Bauvarianten . -
Seite 4: Technische Angaben
TECHNISCHE ANGABEN MODELL RS 70 RS 100 RS 130 821 T1 822 T1 823 T1 LEISTUNG 2° Stufe 465 - 814 698 - 1163 930 - 1512 400 - 700 600 - 1000 800 - 1300 Mcal/h min. 1° Stufe... -
Seite 5: Brennerbeschreibung
511 296 215 555 840 250 - 385 179 430 1161-1296 214 134 221 2” 1 - Dichtung für Flansch RS 100 527 312 215 555 840 250 - 385 179 430 1161-1296 214 134 221 2” 4 - Schrauben für die Befestigung des M 10 x 35 Flansches RS 130 553 338 215 555 840 280 - 415 189 430 1161-1296 214 134 221 2”... -
Seite 6: Regelbereiche
Beschreibung auf Seite 6. Die MINDESTLEISTUNG soll nicht niedriger sein als die Mindestgrenze des Diagramms. RS 70 = 192 kW RS 100 = 232 kW RS 130 = 372 kW Achtung Der REGELBEREICH wurde bei einer Raumtemperatur von 20 °C, einem... -
Seite 7: Gasdruck
44,9 28,0 19,6 17,0 Dem Druck von 5 mbar, Spalte 1, entspricht in 1090 51,5 33,0 22,5 20,0 der Tabelle RS 100 eine Leistung auf der 2. 1170 58,3 37,0 25,6 22,0 Stufe von 825 kW. 1250 65,4 40,0 28,8... -
Seite 8: Installation
Die Abdeckplatte der Brennkammer wie in (A) gezeigt vorbohren. Die Position der Gewinde- bohrungen kann mit dem zur Grundausstattung RS 70 275 - 325 M 12 gehörenden Wärmeschild ermittelt werden. RS 100 275 - 325 M 12 RS 130 275 - 325 M 12 FLAMMROHRLÄNGE (B) Die Länge des Flammrohrs wird entsprechend... -
Seite 9: Einstellung Des Flammkopfs
EINSTELLUNG DES FLAMMKOPFS An dieser Stelle der Installation sind Flammrohr und Muffe gem. Abb.(A) am Kessel befestigt. Die Einstellung des Flammkopfs ist daher besonders bequem, sie hängt einzig und allein von der abgegebenen Brennerleistung auf der 2. Stufe ab. Dieser Wert muß daher unbedingt vor der Ein- stellung des Flammkopfs festgelegt werden. -
Seite 10: Gaszuleitung
Brenner mit Höchstleistung über 1200 kW Pflicht; daher nur für die Modell Gasarmaturen L Brenner RS 130. 14 - Passtück Armatur-Brenner. Ø C.T. Code RS 70 RS 100 RS 130 Code Code P1 - Druck am Flammkopf 1” 3970145 • • •... -
Seite 11: Elektroanschlüsse
ELEKTROANSCHLÜSSE Gemäß Norm EN 60 335-1 biegsame Kabel ver- wenden: • falls unter PVC-Mantel mindestens den Typ H05 VV-F verwenden. • falls unter Gummimantel mindestens den Typ H05 RR-F verwenden. Alle mit dem Klemmenbrett 9)(A) des Brenners zu verbindenden Kabel sind durch die entspre- chenden Kabeldurchgänge zu führen. -
Seite 12: Einstellungen Vor Der Zündung
EINSTELLUNGEN VOR DER ZÜNDUNG Die Einstellung des Flammkopfs, von Luft und GAS-MINDESTDRUCKWÄCHTER LUFT-DRUCKWÄCHTER Gas, ist bereits auf Seite 7 beschrieben worden. Weitere Einstellungen sind: - handbetätigte Ventile vor der Gasarmatur öffnen. - Den Gas-Mindestdruckwächter auf den Ska- lenanfangswert (A) einstellen. - Den Luft-Druckwächter auf den Skalenan- fangswert (B) einstellen. -
Seite 13: Brennereinstellung
BRENNEREINSTELLUNG Für die optimale Einstellung des Brenners soll- ten die Abgase am Kesselausgang analysiert werden. Nacheinander einstellen: 1 - Zündleistung 2 - Brennerleistung 2. Stufe Brenner Aus 1. Stufe 3 - Brennerleistung 1. Stufe 4 - Zwischenleistungen 5 - Luft-Druckwächter Brenner Ein 2. -
Seite 14: Leistung Auf 1. Stufe
Lufteinstellung Über die Schrauben 5) das Endprofil des Nok- ken 3)(A) verändern. - Zur Erhöhung Luftdurchsatzes Schrauben zudrehen. - Zur Reduzierung des Luftdurchsatzes die Schrauben abdrehen. 3 - LEISTUNG 1. STUFE Die Leistung der 1. Stufe ist im Regelbereich auf Seite 4 auszuwählen. -
Seite 15: Luft-Druckwächter
5 - LUFTDRUCKWÄCHTER (A) Die Einstellung des Luftdruckwächters erfolgt LUFT-DRUCKWÄCHTER 14)(A)S. 3 nach allen anderen Brennereinstellungen; der Druckwächter wird auf Skalenbeginn (A) einge- stellt. Bei Brennerbetrieb auf 1° Stufe den Einstell- druck durch Drehen des dafür bestimmten Drehknopfs im Uhrzeigersinn langsam erhöhen bis eine Störabschaltung erfolgt. -
Seite 16: Brennerbetrieb
BRENNERBETRIEB ORDNUNGSGEMÄSSEN ZÜNDEN ANFAHREN DES BRENNERS (A) (n° = Sekunden ab Zeitpunkt 0) Abschalten Fernsteuerung TL. Anfahren Stellmotor: dreht in Öffnung bis zum am Nocken mit orangenem Hebel eingestellten Winkel. Nach etwa 3s: • 0 s : Die Anlaufphase hat angefangen. •... -
Seite 17: Endkontrollen
ENDKONTROLLEN (bei Brenner in Betrieb) SICHTFENSTER FLAMME • Einen Draht des Gas-Mindestdruckwächters abtrennen: • Fernsteuerung TL öffnen: • Fernsteuerung TS öffnen: der Brenner muß anhalten • Gemeinsamen Draht P des Luft-Druckwäch- ters abtrennen: • Draht der Ionisationssonde abtrennen: der Brenner muß in Störabschaltung anhalten •... -
Seite 18: Diagnostik Betriebsablauf
DIAGNOSTIK BETRIEBSABLAUF Die Bedeutung der verschiedenen Anzeigen während des Anlaufprogramms ist in folgender Tabelle erklärt: FARBCODETABELLE Sequenzen Farbcode Vorspülung Zündung Betrieb mit Flamme OK Betrieb mit schwachter Flamme Stromversorgung unter ~ 170V Störabschaltung Fremdlicht Erläuterung: gelb grün ENTRIEGELUNG DES STEUERGERÄTS UND VERWENDUNG DER DIAGNOSTIK Das mitgelieferte Steuergerät verfügt über eine Diagnosefunktion, mit der Ursachen eventueller Betriebsstörungen leicht festgestellt werden kön- nen (Anzeige: ROTE LED). -
Seite 19: Empfohlene Abhilfen
SIGNAL STÖRUNGEN MÖGLICHE URSACHEN EMPFOHLENE ABHILFEN 2 Blinken Störabschaltung des - Ungenüngender Gasfluß durch das Magnetventil VR..Steigern Brenners nach der Vorbe- - Magnetventil VR bzw. VS öffnet nicht ....Spule oder Gleichrichterplatte auswechseln lüftung, und der Sicher- - Gasdruck zu gering . -
Seite 20: Zubehör
(Emission von Signalen über 10 V/m) oder bei Anwendungen, bei denen die Länge der Anschlüsse des Thermostats 20 m überschreiten, steht ein Schutz-Kit als Schnittstelle zwischen dem Steuergerät und dem Brenner zur Verfügung. BRENNER RS 70 - RS 100 - RS 130 Code 3010386 •... -
Seite 21: Schaltplan Der Schalttafel
SCHALTPLAN DER SCHALTTAFEL Zeichnungsindex Angabe von Verweisen Funktionsplan Funktionsplan Elektrische Anschlüsse zu Lasten des Installateurs Angabe von Verweisen / 1 . A1 Blatt Nr. Koordinaten... - Seite 29 Legende zu den Schaltplänen Steuergerät Filter gegen Funkstörungen Verbinder des Ionisationsfühlers Sicherung Überstromauslöser Leuchtanzeige für Störabschaltung Relais Motorschütz Stromschalter für manuelles Abschalten des Bren- ners Ionisationfühler Gebläsemotor Luftdruckwächter PGmin Mindestgasdruckwächter Schalter/Unterbrecker für Dreiphasen-Linie Schalter/Unterbrecker für Einphasen-Linie Schalter “Ein-Aus” und “1° - 2° Stufe” Stellantrieb Zündtransformator Thermostat/Grenzdruckwächter...
- Seite 32 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Änderungen vorbehalten!
