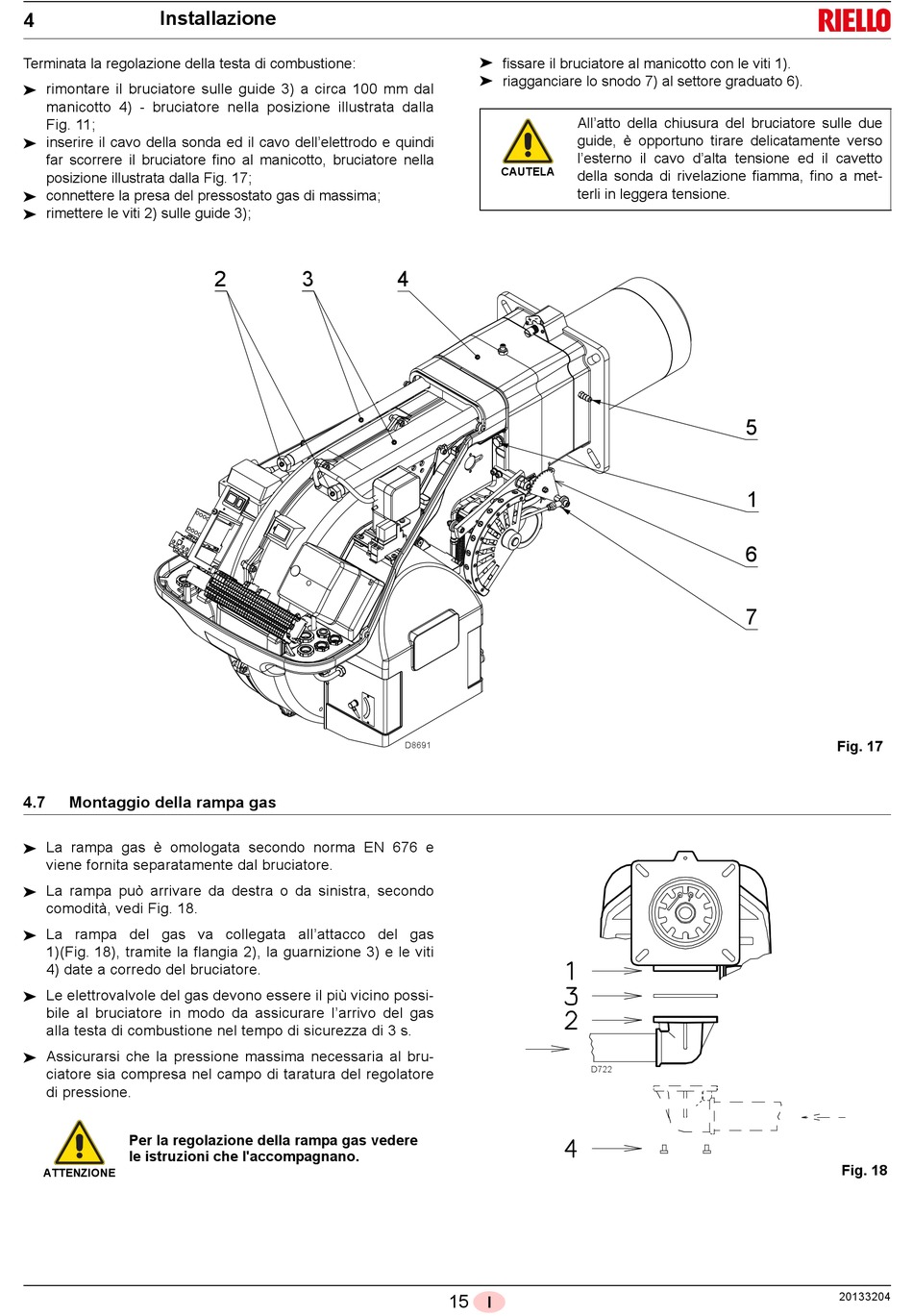

Installazione
4
Terminata la regolazione della testa di combustione:
rimontare il bruciatore sulle guide 3) a circa 100 mm dal
manicotto 4) - bruciatore nella posizione illustrata dalla
Fig. 11;
inserire il cavo della sonda ed il cavo dell'elettrodo e quindi
far scorrere il bruciatore fino al manicotto, bruciatore nella
posizione illustrata dalla Fig. 17;
connettere la presa del pressostato gas di massima;
rimettere le viti 2) sulle guide 3);
4.7
Montaggio della rampa gas
La rampa gas è omologata secondo norma EN 676 e
viene fornita separatamente dal bruciatore.
La rampa può arrivare da destra o da sinistra, secondo
comodità, vedi Fig. 18.
La rampa del gas va collegata all'attacco del gas
1)(Fig. 18), tramite la flangia 2), la guarnizione 3) e le viti
4) date a corredo del bruciatore.
Le elettrovalvole del gas devono essere il più vicino possi-
bile al bruciatore in modo da assicurare l'arrivo del gas
alla testa di combustione nel tempo di sicurezza di 3 s.
Assicurarsi che la pressione massima necessaria al bru-
ciatore sia compresa nel campo di taratura del regolatore
di pressione.
Per la regolazione della rampa gas vedere
le istruzioni che l'accompagnano.
ATTENZIONE
3
2
fissare il bruciatore al manicotto con le viti 1).
riagganciare lo snodo 7) al settore graduato 6).
CAUTELA
4
D8691
15
I
All'atto della chiusura del bruciatore sulle due
guide, è opportuno tirare delicatamente verso
l'esterno il cavo d'alta tensione ed il cavetto
della sonda di rivelazione fiamma, fino a met-
terli in leggera tensione.
5
1
6
7
D722
Fig. 17
Fig. 18
20133204
