Technische Beschreibung des Brenners
3
3.8

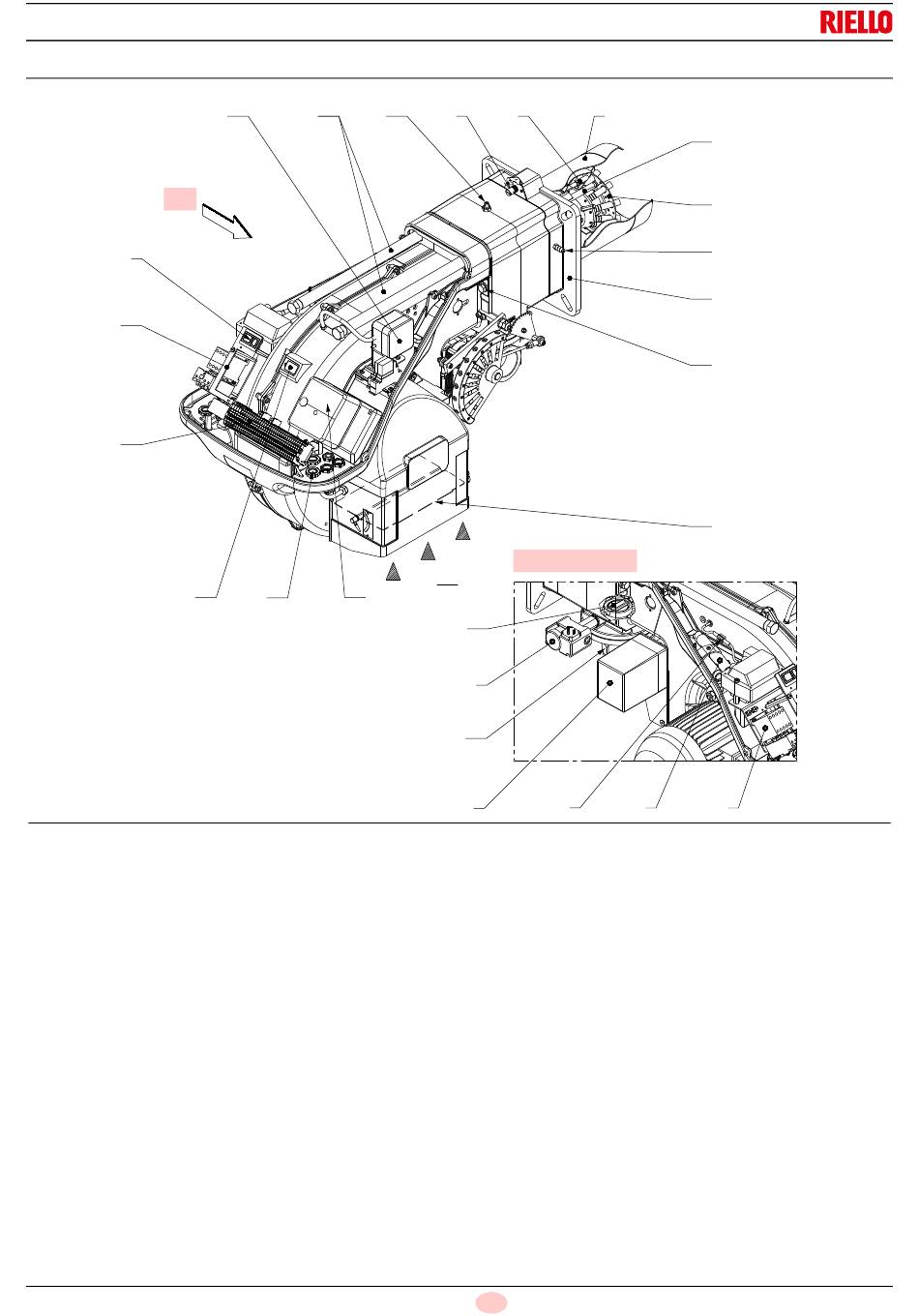

Bauteile des Brenners
A
A
9
26
10
13
1 Flammkopf
2 Zündelektrode
3 Einstellschraube des Flammkopfes
4 Gas-Höchstdruckwächter
5 Stellantrieb zur Steuerung der Gasdrossel und, über einen
Nocken mit variablem Profil, der Luftklappe.
Bei Brennerstillstand ist die Luftklappe vollständig geschlos-
sen, um die Wärmeverluste des Kessels durch den Kamin-
zug mit Luftnachführung von der Saugöffnung des Gebläses
zu vermindern.
6 Steckanschluß am Kabel der Ionisationssonde
7 Verlängerungen zu Gleitschienen 15)
8 Motorschütz und Überstromauslöser mit Entriegelungs-
schalter
9 Ein Schalter für:
Automatischer Betrieb-Manueller Betrieb-Aus
Ein Druckknopf für:
Leistungserhöhung - Leistungabminderung
10 Anschlußklemmenbrett
11 Kabeldurchgänge für die Elektroanschlüsse vom Installateur
auszuführen
12 Steuergerät mit Kontrollampe für Störabschaltung und
Entriegelungsschalter
14
15
16
12
11
3
2
1
Ansicht von A
20
23
4
22
5
6
13 Sichtfenster
14 Luftdruckwächter (Differentialtyp)
15 Gleitschienen zur Öffnung des Brenners und für die Kon-
trolle des Flammkopfs
16 Gasdruckentnahmestelle und Befestigungsschraube des
Flammkopfes
17 Luftdruckentnahmestelle
18 Flammenfühler
19 Luftklappe
20 Lufteinlaß zum Gebläse
21 Befestigungsschrauben des Gebläses an der Gasanschluß-
Muffe
22 Gaszuleitung
23 Gasdrossel
24 Befestigungsflansch am Kessel
25 Stauscheibe
26 Tragbügel zum Einbau des Leistungsreglers RWF
9
D
18
25
17
24
21
19
D8687
7
8
Abb. 5
20133204
