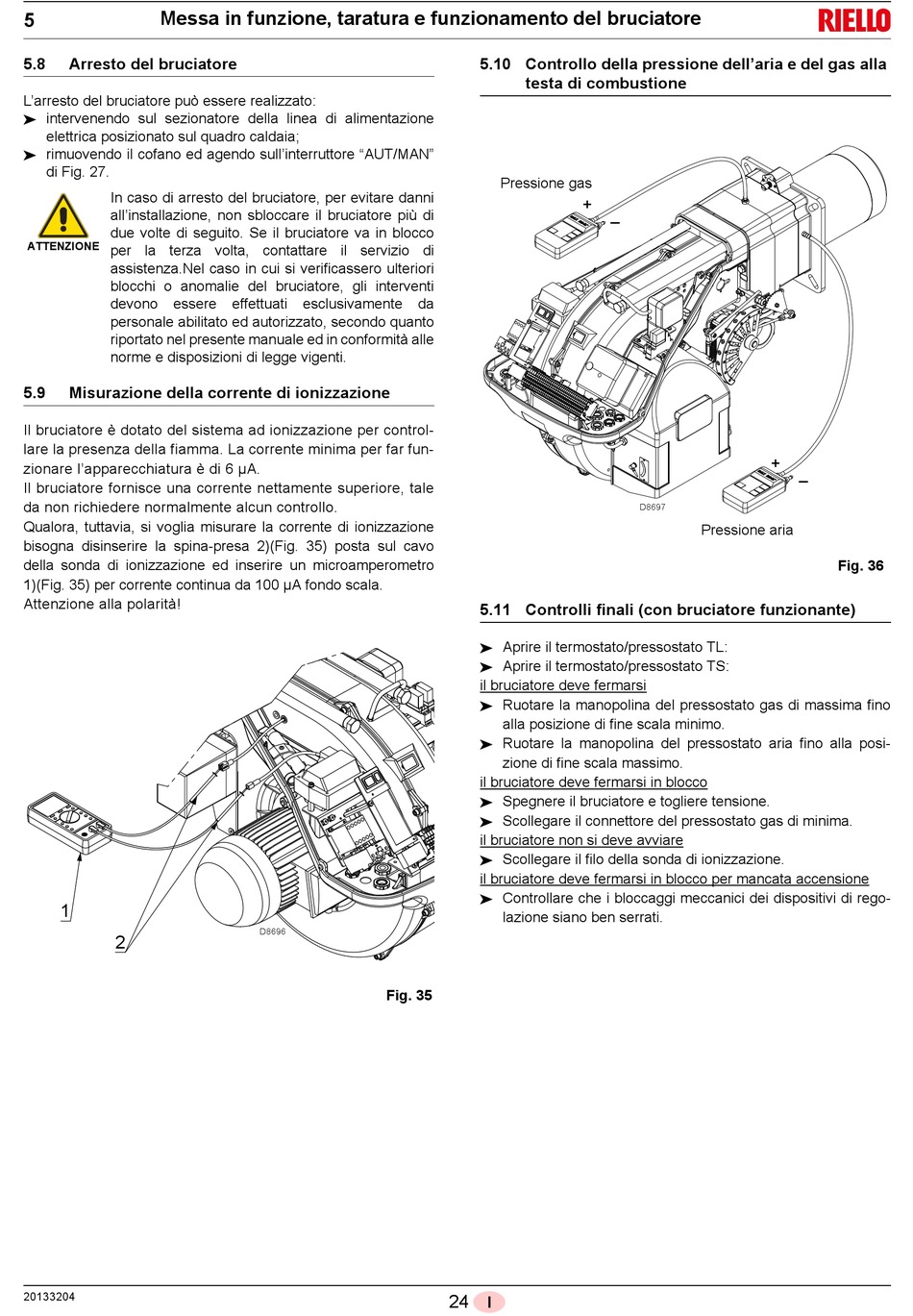

Messa in funzione, taratura e funzionamento del bruciatore
5
5.8

Arresto del bruciatore

L'arresto del bruciatore può essere realizzato:
intervenendo sul sezionatore della linea di alimentazione

elettrica posizionato sul quadro caldaia;
rimuovendo il cofano ed agendo sull'interruttore "AUT/MAN"

di Fig. 27.
In caso di arresto del bruciatore, per evitare danni
all'installazione, non sbloccare il bruciatore più di
due volte di seguito. Se il bruciatore va in blocco
ATTENZIONE
per la terza volta, contattare il servizio di
assistenza.Nel caso in cui si verificassero ulteriori
blocchi o anomalie del bruciatore, gli interventi
devono essere
personale abilitato ed autorizzato, secondo quanto
riportato nel presente manuale ed in conformità alle
norme e disposizioni di legge vigenti.
5.9

Misurazione della corrente di ionizzazione

Il bruciatore è dotato del sistema ad ionizzazione per control-
lare la presenza della fiamma. La corrente minima per far fun-
zionare l'apparecchiatura è di 6 µA.
Il bruciatore fornisce una corrente nettamente superiore, tale
da non richiedere normalmente alcun controllo.
Qualora, tuttavia, si voglia misurare la corrente di ionizzazione
bisogna disinserire la spina-presa 2)(Fig. 35) posta sul cavo
della sonda di ionizzazione ed inserire un microamperometro
1)(Fig. 35) per corrente continua da 100 µA fondo scala.
Attenzione alla polarità!
1
2
20133204
effettuati esclusivamente
D8696
Fig. 35
5.10 Controllo della pressione dell'aria e del gas alla
testa di combustione
Pressione gas
+
da

5.11 Controlli finali (con bruciatore funzionante)

Aprire il termostato/pressostato TL:

Aprire il termostato/pressostato TS:

il bruciatore deve fermarsi
Ruotare la manopolina del pressostato gas di massima fino

alla posizione di fine scala minimo.
Ruotare la manopolina del pressostato aria fino alla posi-

zione di fine scala massimo.
il bruciatore deve fermarsi in blocco
Spegnere il bruciatore e togliere tensione.

Scollegare il connettore del pressostato gas di minima.

il bruciatore non si deve avviare
Scollegare il filo della sonda di ionizzazione.

il bruciatore deve fermarsi in blocco per mancata accensione
Controllare che i bloccaggi meccanici dei dispositivi di rego-

lazione siano ben serrati.
24
I
_
+
D8697
Pressione aria
_
Fig. 36
