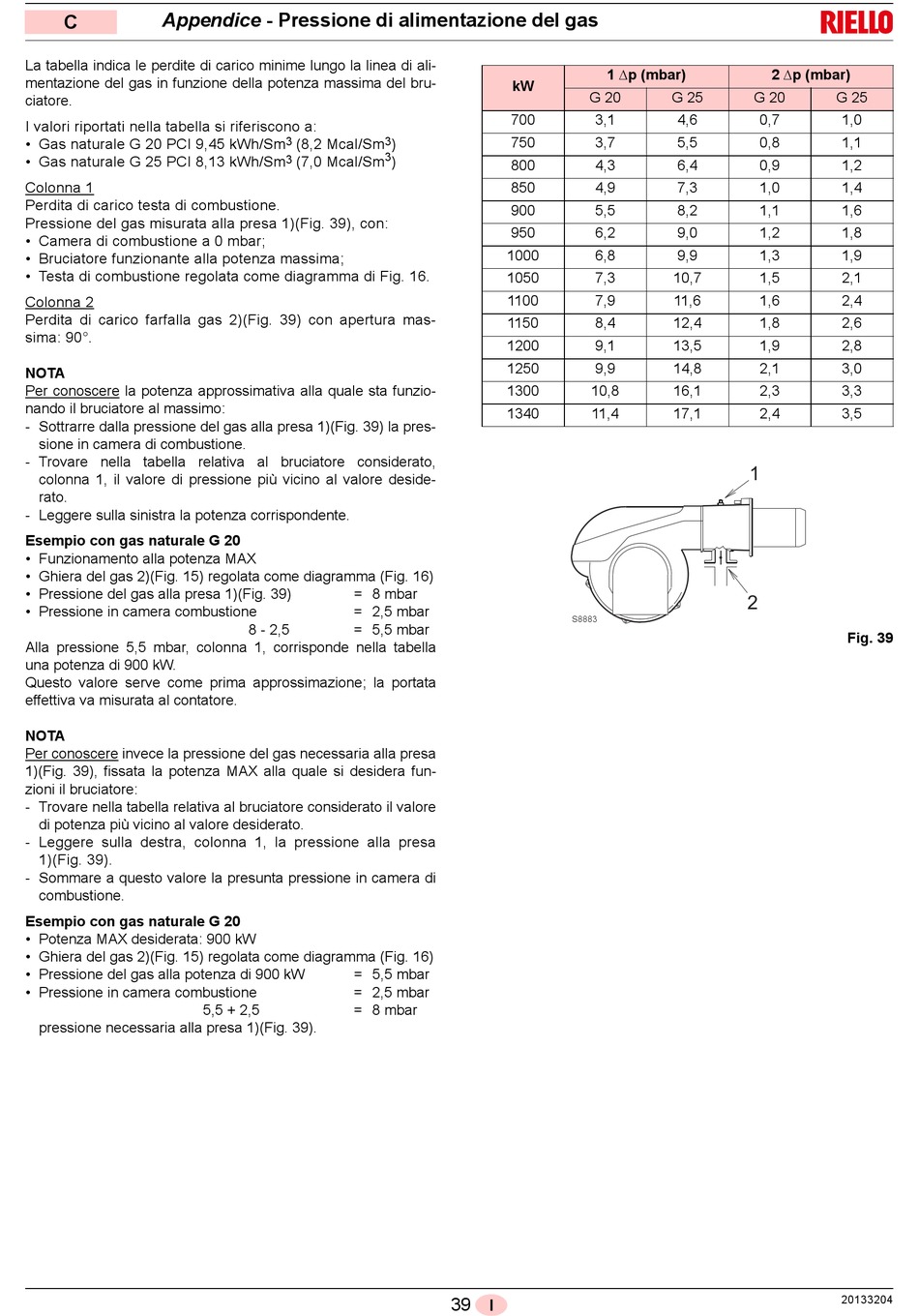

Appendice - Pressione di alimentazione del gas
C
La tabella indica le perdite di carico minime lungo la linea di ali-
mentazione del gas in funzione della potenza massima del bru-
ciatore.
I valori riportati nella tabella si riferiscono a:
• Gas naturale G 20 PCI 9,45 kWh/Sm
• Gas naturale G 25 PCI 8,13 kWh/Sm
Colonna 1
Perdita di carico testa di combustione.
Pressione del gas misurata alla presa 1)(Fig. 39), con:
• Camera di combustione a 0 mbar;
• Bruciatore funzionante alla potenza massima;
• Testa di combustione regolata come diagramma di Fig. 16.
Colonna 2
Perdita di carico farfalla gas 2)(Fig. 39) con apertura mas-
sima: 90°.
NOTA
Per conoscere la potenza approssimativa alla quale sta funzio-
nando il bruciatore al massimo:
- Sottrarre dalla pressione del gas alla presa 1)(Fig. 39) la pres-
sione in camera di combustione.
- Trovare nella tabella relativa al bruciatore considerato,
colonna 1, il valore di pressione più vicino al valore deside-
rato.
- Leggere sulla sinistra la potenza corrispondente.
Esempio con gas naturale G 20
• Funzionamento alla potenza MAX
• Ghiera del gas 2)(Fig. 15) regolata come diagramma (Fig. 16)
• Pressione del gas alla presa 1)(Fig. 39)
• Pressione in camera combustione
Alla pressione 5,5 mbar, colonna 1, corrisponde nella tabella
una potenza di 900 kW.
Questo valore serve come prima approssimazione; la portata
effettiva va misurata al contatore.
NOTA
Per conoscere invece la pressione del gas necessaria alla presa
1)(Fig. 39), fissata la potenza MAX alla quale si desidera fun-
zioni il bruciatore:
- Trovare nella tabella relativa al bruciatore considerato il valore
di potenza più vicino al valore desiderato.
- Leggere sulla destra, colonna 1, la pressione alla presa
1)(Fig. 39).
- Sommare a questo valore la presunta pressione in camera di
combustione.
Esempio con gas naturale G 20
• Potenza MAX desiderata: 900 kW
• Ghiera del gas 2)(Fig. 15) regolata come diagramma (Fig. 16)
• Pressione del gas alla potenza di 900 kW
• Pressione in camera combustione
pressione necessaria alla presa 1)(Fig. 39).
3
(8,2 Mcal/Sm
3
(7,0 Mcal/Sm
= 8 mbar
= 2,5 mbar
8 - 2,5
= 5,5 mbar
= 5,5 mbar
= 2,5 mbar
5,5 + 2,5
= 8 mbar
kW
700
750
3
)
3
)
800
850
900
950
1000
1050
1100
1150
1200
1250
1300
1340
39
I
1 p (mbar)
G 20
G 25
3,1
4,6
3,7
5,5
4,3
6,4
4,9
7,3
5,5
8,2
6,2
9,0
6,8
9,9
7,3
10,7
7,9
11,6
8,4
12,4
9,1
13,5
9,9
14,8
10,8
16,1
11,4
17,1
S8883
2 p (mbar)
G 20
G 25
0,7
1,0
0,8
1,1
0,9
1,2
1,0
1,4
1,1
1,6
1,2
1,8
1,3
1,9
1,5
2,1
1,6
2,4
1,8
2,6
1,9
2,8
2,1
3,0
2,3
3,3
2,4
3,5
1
2
Fig. 39
20133204
