B

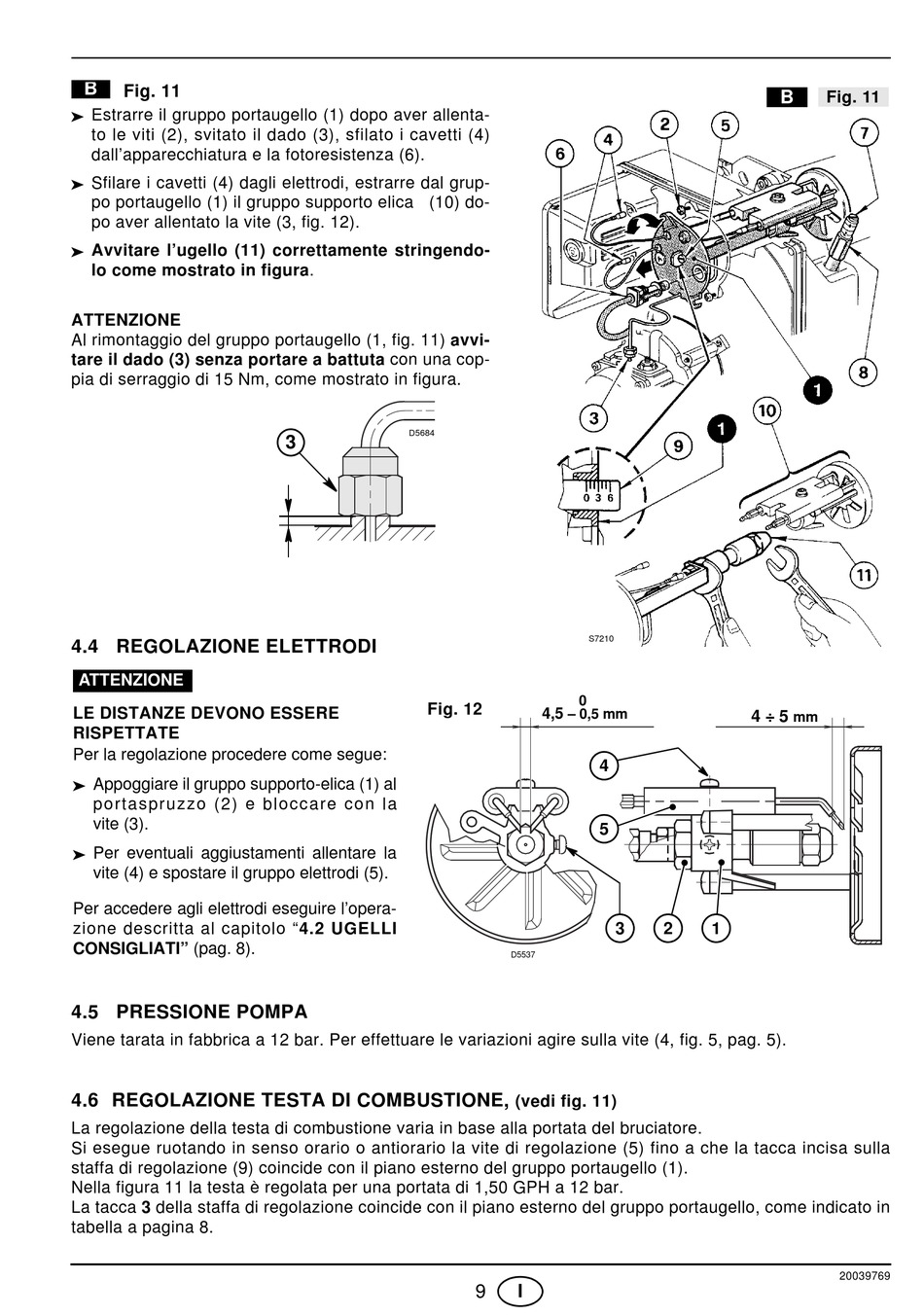

Fig. 11
Estrarre il gruppo portaugello (1) dopo aver allenta-

to le viti (2), svitato il dado (3), sfilato i cavetti (4)
dall'apparecchiatura e la fotoresistenza (6).
Sfilare i cavetti (4) dagli elettrodi, estrarre dal grup-

po portaugello (1) il gruppo supporto elica (10) do-
po aver allentato la vite (3, fig. 12).
Avvitare l'ugello (11) correttamente stringendo-

lo come mostrato in figura.
ATTENZIONE
Al rimontaggio del gruppo portaugello (1, fig. 11) avvi-
tare il dado (3) senza portare a battuta con una cop-
pia di serraggio di 15 Nm, come mostrato in figura.

4.4 REGOLAZIONE ELETTRODI

ATTENZIONE
LE DISTANZE DEVONO ESSERE
RISPETTATE
Per la regolazione procedere come segue:
Appoggiare il gruppo supporto-elica (1) al

portaspruzzo (2) e bloccare con la
vite (3).
Per eventuali aggiustamenti allentare la

vite (4) e spostare il gruppo elettrodi (5).
Per accedere agli elettrodi eseguire l'opera-
zione descritta al capitolo "4.2 UGELLI
CONSIGLIATI" (pag. 8).

4.5 PRESSIONE POMPA

Viene tarata in fabbrica a 12 bar. Per effettuare le variazioni agire sulla vite (4, fig. 5, pag. 5).

4.6 REGOLAZIONE TESTA DI COMBUSTIONE,

La regolazione della testa di combustione varia in base alla portata del bruciatore.
Si esegue ruotando in senso orario o antiorario la vite di regolazione (5) fino a che la tacca incisa sulla
staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1).
Nella figura 11 la testa è regolata per una portata di 1,50 GPH a 12 bar.
La tacca 3 della staffa di regolazione coincide con il piano esterno del gruppo portaugello, come indicato in
tabella a pagina 8.
D5684
3
Fig. 12
S7210
0
4,5
– 0,5 mm
4
5
3
D5537
(vedi fig. 11)
9 I
B
Fig. 11
4 ÷ 5
mm
2 1
20039769
