SAFETYTEST 3PA Bedienungsanleitung
_________________________________________________________________________
4 Anschluss- und Anzeigeelemente
4.1

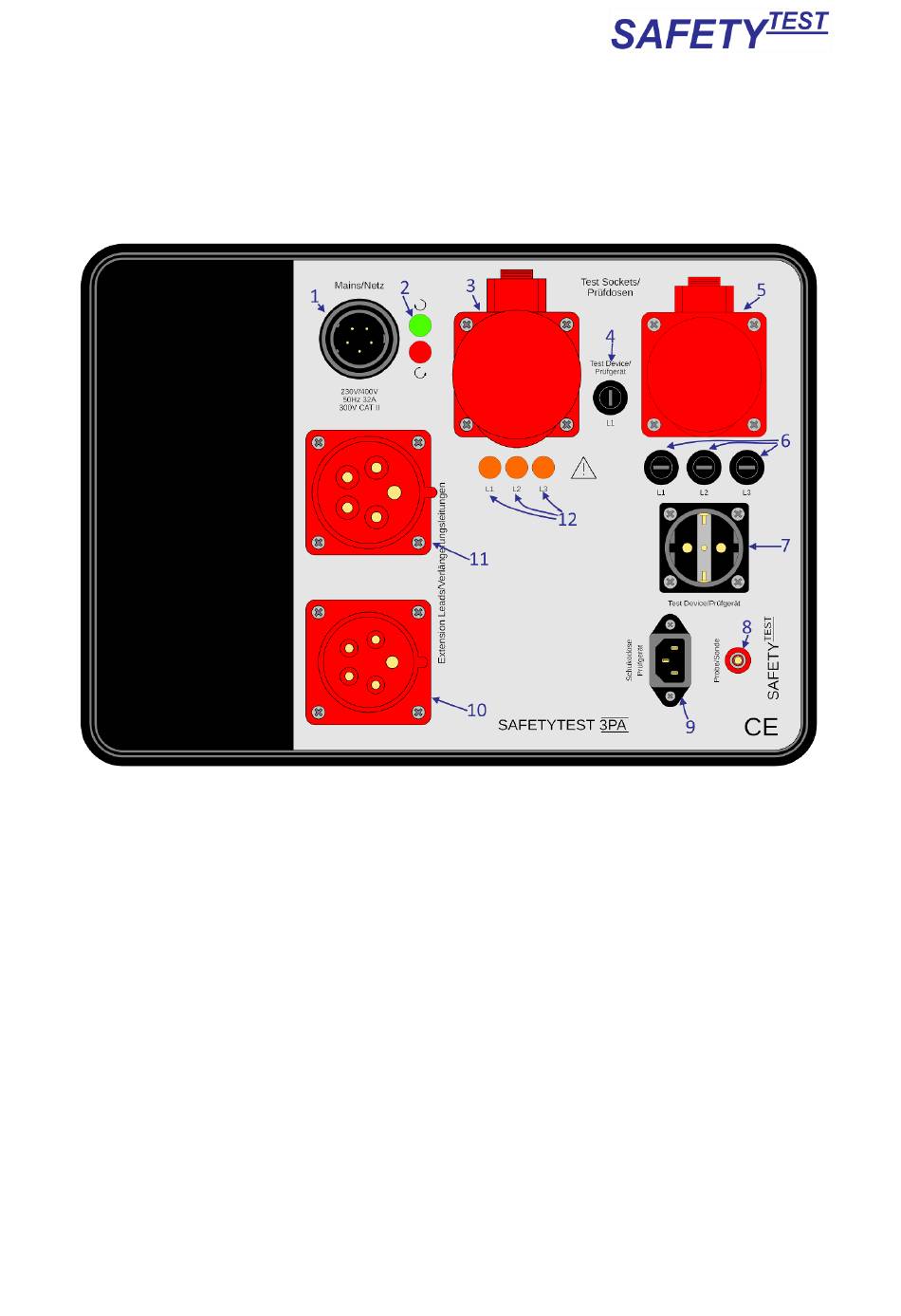

Anschlüsse Übersicht (Bild 2)
Vor dem Anschluss des Prüfgerätes an Netzspannung müssen die entsprechenden
Warnhinweise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise", die Warnhinweise
auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet
werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Gerät
und Prüfling gewährleistet!
1. Netzanschluss, Amphenol Gerätestecker
2. Phasenfolgekontrollleuchten
3. Prüfdose CEE 32A 5pol
4. Sicherung für die Schukodose Prüfgerät
5. Prüfdose CEE 16A 5pol
6. Sicherungen 16 AT für die Prüfdose CEE 16A
7. Schukodose für das Prüfgerät
8. Buchse für die Sonde, RPE Messung von Verlängerungen
9. Kaltgerätestecker für die Verbindung zum Prüfgerät
10. Verlängerungsstecker CEE 16A 5pol
11. Verlängerungsstecker CEE 32A 5pol
Safetytest GmbH
Bild 2
0005200-3PA-bda-de-aktuell.doc
Seite 8 von 26
