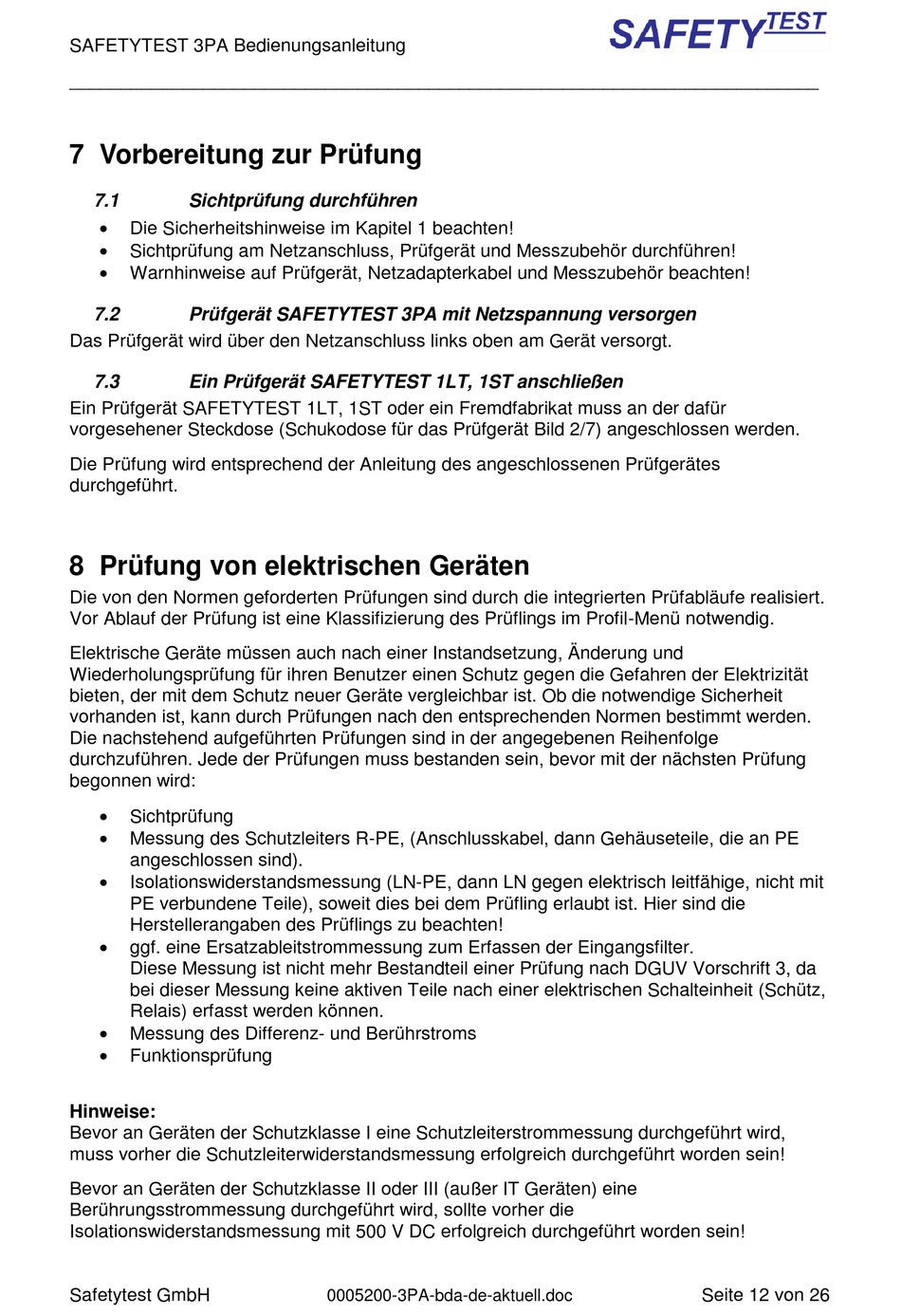

SAFETYTEST 3PA Bedienungsanleitung
_________________________________________________________________________
7 Vorbereitung zur Prüfung
7.1
Sichtprüfung durchführen
Die Sicherheitshinweise im Kapitel 1 beachten!
Sichtprüfung am Netzanschluss, Prüfgerät und Messzubehör durchführen!
Warnhinweise auf Prüfgerät, Netzadapterkabel und Messzubehör beachten!
7.2
Prüfgerät SAFETYTEST 3PA mit Netzspannung versorgen
Das Prüfgerät wird über den Netzanschluss links oben am Gerät versorgt.
7.3
Ein Prüfgerät SAFETYTEST 1LT, 1ST anschließen
Ein Prüfgerät SAFETYTEST 1LT, 1ST oder ein Fremdfabrikat muss an der dafür
vorgesehener Steckdose (Schukodose für das Prüfgerät Bild 2/7) angeschlossen werden.
Die Prüfung wird entsprechend der Anleitung des angeschlossenen Prüfgerätes
durchgeführt.
8 Prüfung von elektrischen Geräten
Die von den Normen geforderten Prüfungen sind durch die integrierten Prüfabläufe realisiert.
Vor Ablauf der Prüfung ist eine Klassifizierung des Prüflings im Profil-Menü notwendig.
Elektrische Geräte müssen auch nach einer Instandsetzung, Änderung und
Wiederholungsprüfung für ihren Benutzer einen Schutz gegen die Gefahren der Elektrizität
bieten, der mit dem Schutz neuer Geräte vergleichbar ist. Ob die notwendige Sicherheit
vorhanden ist, kann durch Prüfungen nach den entsprechenden Normen bestimmt werden.
Die nachstehend aufgeführten Prüfungen sind in der angegebenen Reihenfolge
durchzuführen. Jede der Prüfungen muss bestanden sein, bevor mit der nächsten Prüfung
begonnen wird:
Sichtprüfung
Messung des Schutzleiters R-PE, (Anschlusskabel, dann Gehäuseteile, die an PE
angeschlossen sind).
Isolationswiderstandsmessung (LN-PE, dann LN gegen elektrisch leitfähige, nicht mit
PE verbundene Teile), soweit dies bei dem Prüfling erlaubt ist. Hier sind die
Herstellerangaben des Prüflings zu beachten!
ggf. eine Ersatzableitstrommessung zum Erfassen der Eingangsfilter.
Diese Messung ist nicht mehr Bestandteil einer Prüfung nach DGUV Vorschrift 3, da
bei dieser Messung keine aktiven Teile nach einer elektrischen Schalteinheit (Schütz,
Relais) erfasst werden können.
Messung des Differenz- und Berührstroms
Funktionsprüfung
Hinweise:
Bevor an Geräten der Schutzklasse I eine Schutzleiterstrommessung durchgeführt wird,
muss vorher die Schutzleiterwiderstandsmessung erfolgreich durchgeführt worden sein!
Bevor an Geräten der Schutzklasse II oder III (außer IT Geräten) eine
Berührungsstrommessung durchgeführt wird, sollte vorher die
Isolationswiderstandsmessung mit 500 V DC erfolgreich durchgeführt worden sein!
Safetytest GmbH
0005200-3PA-bda-de-aktuell.doc
Seite 12 von 26
