ROOFTOP 3000 Installationsanleitung
2.3 A
L
NSCHLÜSSE
UFTKANÄLE
Die ROOFTOP werd die Räume über ein System von Kanälen klimatisieren. Der minimale
Gebäudegegendruck beträgt 150 Pa. Bei einem niedrigeren Gegendruck muss mittels eines Regelventils in
der Zufuhrleitung der Druck erhöht werden. Der maximale Gebäudegegendruck beträgt 300 Pa (bei 3000
m³/h netto Zufuhrluft).
Um die Kühlverhältnisse in der ROOFOTP einzustellen, muss das Kanalsystem ein regelbares Ventil
haben. Um das Einstellen zu vereinfachen, werd dazu geraten dieses Ventil Flach hinter der ROOFTOP zu
platzieren.
Zufuhrkanal Ø 500 isoliert
Retourlufttkanal Ø 400 isoliert
(Nur bei ROOFTOP 3000 ER)
Regelbares Ventil

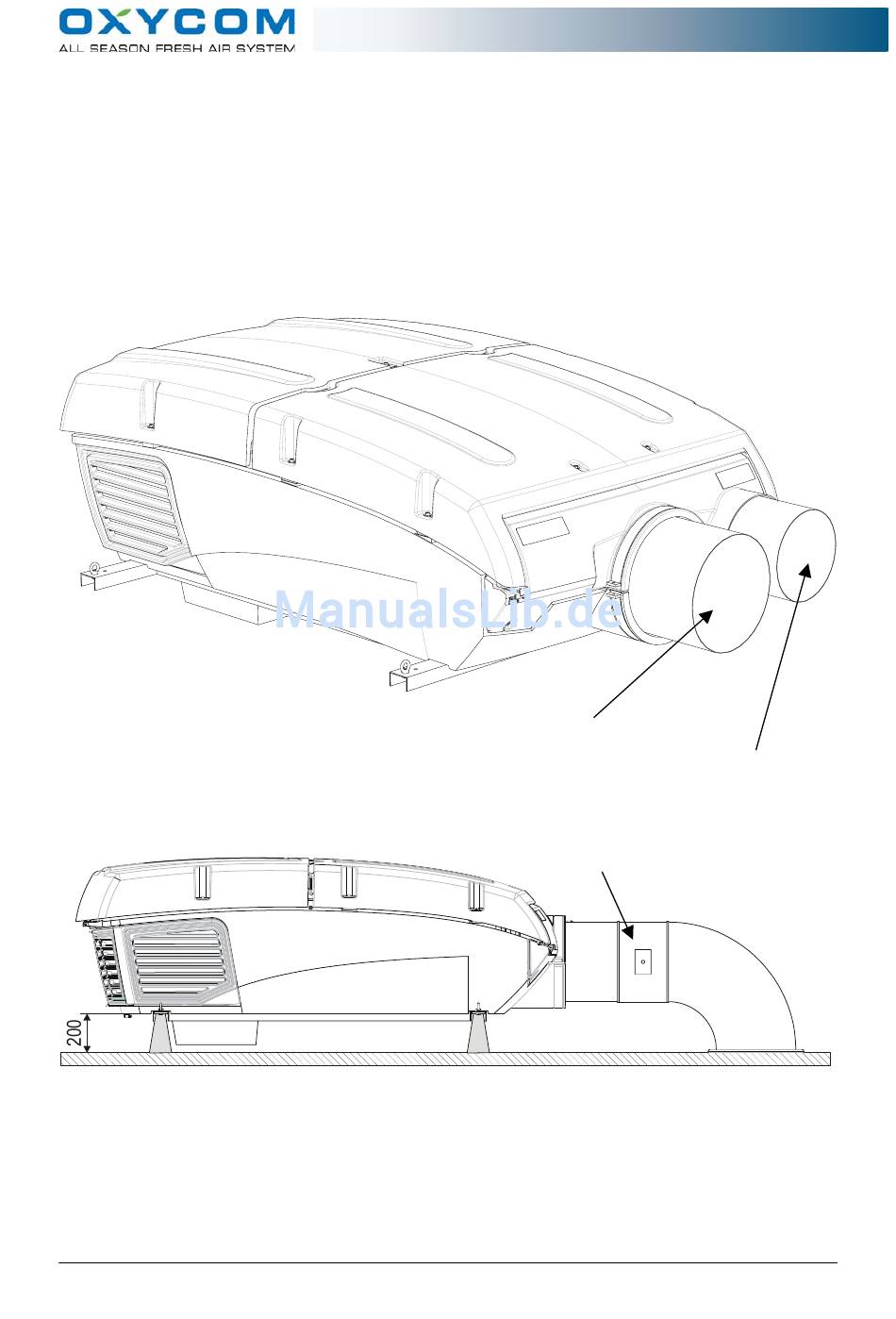

Figur 2.2:
Anschlüsse Luftkanäle.
Beide Kanäle ausserhalb des Gebäudes müssen isoliert werden, um einen Energieverlust weitestgehend
zu verhindern. Der Zufuhrkanal muss auch innerhalb des Gebäudes isoliert werden, um zu verhindern, dass
kühle Luft über die Kanäle erwärmt werd, bevor diese in die Räume geblasen werd.
Installatiehandleiding ROOFTOP3000 en 3000 ER
-9-
