4.5.1 S – K
OMMER ÜHLBETRIEB
Im Sommer liefert die ROOFTOP bis zu 3000 m
angesaugt werden, da ein Teil der Luft entlang der sekundären Seite (Prozessluft) geführt werd.
35°C
4500 m /h
3

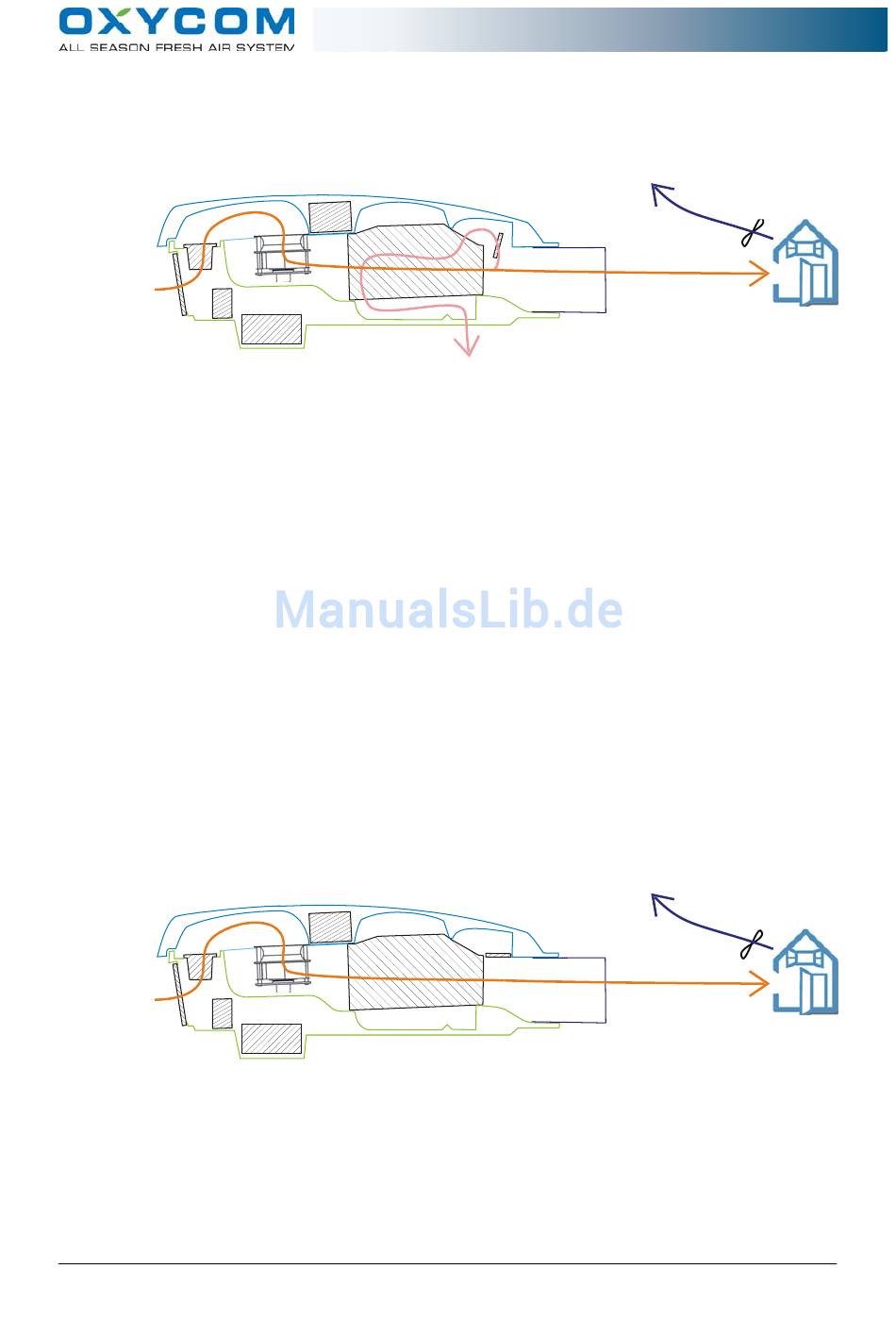

Figur 4.3: ROOFTOP3000 in Kühlmode.
Dieser Luftstrom werd durch den internen Ventilator angesteuert. Um den Gebäudegegendruck in
Kombination mit dem Kühlverhalten der sekundären Seite und der primären Seite der OXYCELL
aufeinander abzustimmen, muss im Kanalsystem ein regelbares Ventil montiert werden. Bei der Installation
muss dieses abgestellt werden. (Siehe Hauptteil 2 "Installation").
4.5.2 S – N
OMMER ACHTVENTILATION
Nachts ist es oft kühler als tagsüber. Darum ist es energieökonomischer nachts ohne Kühlung zu ventilieren
01
.
Die ROOFTOP kann nach den Bürozeiten und während der Nacht auf einen anderen Ventilationsstand
umgeschaltet werden als tagsüber. Indem nachts mehr Luft zugeführt werd, werd das Gebäude mit kalter
Nachtluft durchspült. Die Betonwände und Decken eines Gebäudes kühlen hierdurch ab, tagsüber werd
diese gespeicherte Kälte langsam an die zu kühlenden Räume abgegeben. Hierdurch kann ein Gebäude
während der Bürozeiten mit weniger Kühlkapazitäten auskommen.
Bei der ROOFTOP ist es möglich bis zu 50% mehr Luft nach innen zu bringen. Dies ist nur möglich, wenn
die Kühlfunktion ausgeschaltet werd, wodurch keine Luft mehr entlang dem Tauscher zurückgeführt werd.
Um dies in Gang zu setzen muss die ROOFTOP in Handbetrieb in Stellung 7 (4500m³/h) versetzt werden
(siehe Paragraf 4.2 und 4.3).
Da das Risiko besteht, das durch eine die ganze Nacht andauernde Zufuhr von kalter Aussenluft die
Innentemperatur zu stark sinkt, kann bei der Thermostat-Ausführung eine niedrigste Einblastemperatur
eingestellt werden (siehe Paragraf 2.9).
20°C
3000 m /h
3
Figur 4.4: ROOFTOP3000 in ventilationmode.
4.5.3 Ü
BERGANGSZEIT
Wenn die Aussentemperatur niedrig ist, und keine Kühlung dieser Luft notwendig ist, schaltet die
ROOFTOP automatisch die Kühlfunktion aus (= free-cooling). Diese Funktion werd vom
Aussentemperatursensor angesteuert. Free-cooling ist namentlich für Gebäude mit einer hohen
internen Wärmelast, die aufgrund dessen bereits früh in der Jahreszeit Kühlbedarf haben interessant.
In diesen Momenten, also wenn die Aussentemperatur zuwischen 10°C bis 18°C liegt, kann ein Raum
