5. Die folgende durchverbindungen (Brücken) von stücke nr. 2.(Kabel 5) mussen gemacht
werden:
Stücke nr. 2 werd durchverbinden mit Stücke nr. 3;
Stücke nr. 2 werd durchverbinden mit Stücke nr. 4;
Stücke nr. 2 werd durchverbinden mit Stücke nr. 5;
Stücke nr. 2 werd durchverbinden mit Stücke nr. 6.
Klemmstücke X1 von der ROOFTOP3000 is jetzt angeschlossen.
Bemerkung:
2.4.2 K
RAFTSTROM
Die Anschlussspannung beträgt:
ROOFTOP 3000
3-Fasen + N, 400V 50/60 Hz, 4A
ROOFTOP 3000 ER 3-Fasen + N, 400V 50/60 Hz, 12A
(i.v.m. 5 kW Gefrierschutz).
Der Kraftstrom muss an die Klemmstücke im Elekronikkasten
angeschlossen werden (siehe Figur 2.5)
In nebenstehendem Schema werd die Verbindung mit dem
Klemmstück (X1) wiedergegeben. Das gesamte elektrische
Schema steht in der Beilage IV und V. Die Leistung der
Motorregelung beträgt maximal 2,7 kW. Dies ist abhängig von
der Verschmutzung der Filter und dem Gegendruck des
Gebäudes. Während der Wärmerückgewinnung werd bei
einer Temperatur von 1°C das Heizelement eingeschaltet.
Hiervon beträgt die Leistung 5,0 kW (An-/Ausschaltung).
2.4.3 B
EDIENPANEEL
Das Bedienpaneel werd innen an der Wand montiert werden müssen. Der bevorzugte Standort ist der
Raum, in dem auch der Heizungsregler montiert ist.
Er soll auf Augenhöhe (± 160 / 170 cm ab dem Fussboden) montiert werden.
Das Bedienpaneel ist mit einem Thermostat
01
versehen
. Dieses Thermostat muss in dem zu
klimatisierenden Raum angebracht werden. Achten
Sie hierbei darauf, dass der Ort der Montage die
Temperaturgegebenheiten
klimatisierenden Raumes repräsentiert (nicht über
einem Heizkörper und ähnliches).
Das Kabel des Bedienpaneels (4 Adriges getwistetes
Kabel) hat eine Länge von 10 Metern und verlässt
das ROOFTOP Gehäuse in der Mitte unterhalb der
Ansauggitter. Das Kabel kann sofern dies notwendig
ist bis auf maximal 150 Meter verlängert werden.
Dies gilt nicht für die ROOFTOP 3000 mit manueller Steuerung. Diese ist auch mit einem anderen Bedienschränkchen
01
ausgestattet (siehe Abbildung).
Installatiehandleiding ROOFTOP3000 en 3000 ER
ROOFTOP 3000 Installationsanleitung
Der bedienungspaneel muss auch angeschlossen sein bevor die Speisung auf der
ROOFTOP gesetzt werd!
des
gesamten
ROOFTOP 3000:
ROOFTOP 3000 ER: Nominal Current = 12A

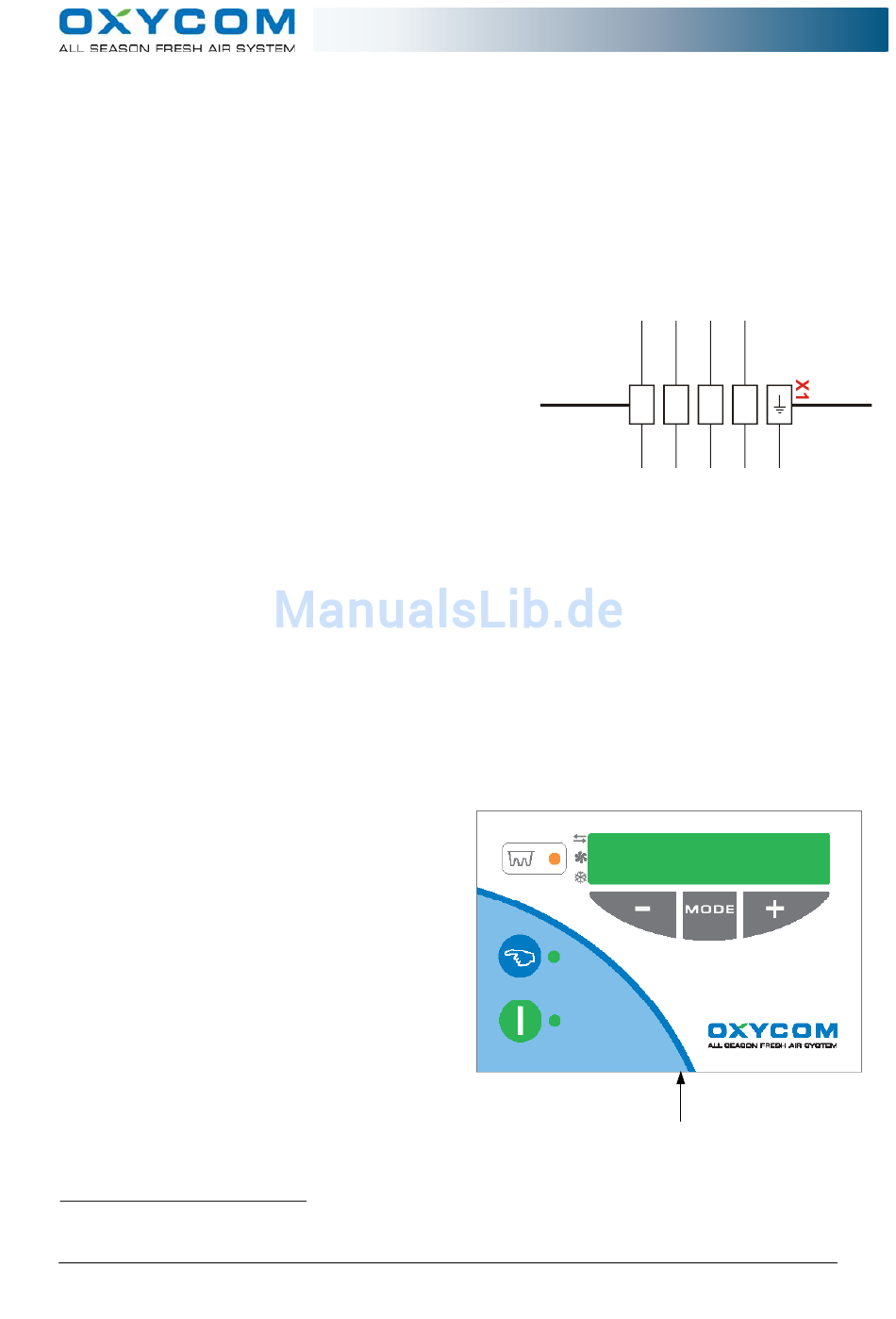

Figur 2.5:
Anslussschema Klemmstück (X1).
zu
Figur 2.6: bedienpaneel.
-12-
