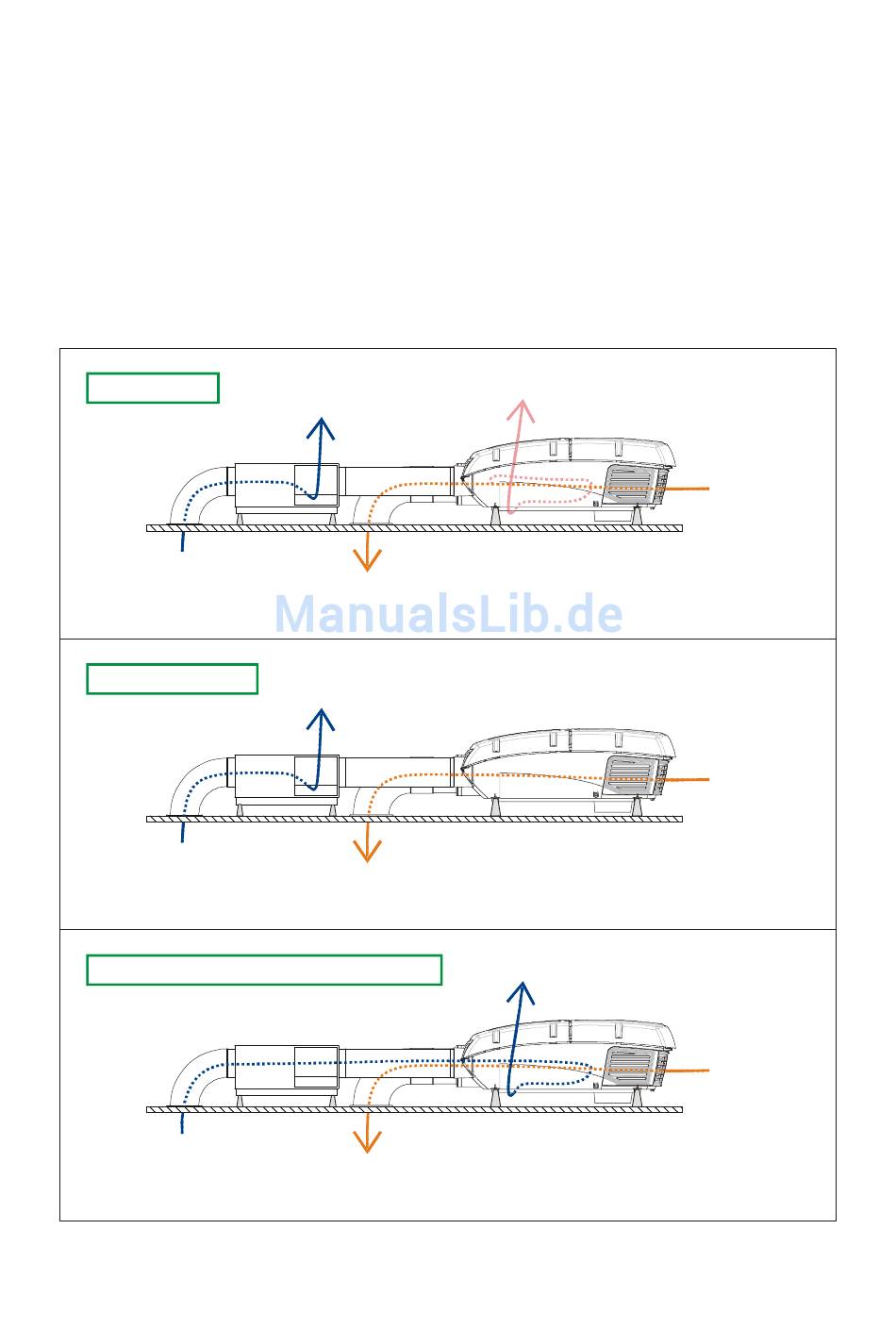

BEILAGE II: DC retourventilator vor der ROOFTOP3000 ER
Retourventilator Typ Compo M3 mit einer maximalen Luftmenge von 3.000 m³/h bei 50 Pa, passend für
ROOFTOP 3000Er (bei 1.500m³/h Winterdurchsatz)
In der Heizperiode, während der Wärmerückgewinnung, schickt dieser Retourventilator ca. 1.500 m³/h durch
die sekundäre Seite der ROOFTOP 3000ER zurück.
In der Kühlperiode bläst der Retourventilator ca. 3.000 m³/h direkt nach aussen. Die Einheit ist komplett
Steckerfertig, und somit einfach anzuschließen an die ROOFTOP 3000ER und werd komplett geliefert
inklusive dazugehörender Mess- und Regeltechnik.
