5.1.2 W
ASSERSYSTEM
In unten stehender Abbildung werd das Wassersystem wiedergegeben. Für eine schematische Darstellung
des Systems siehe Figur 4.7 in Paragraph 4.6.
Tank
Entspannungsmittel
Hydrofoor kessel

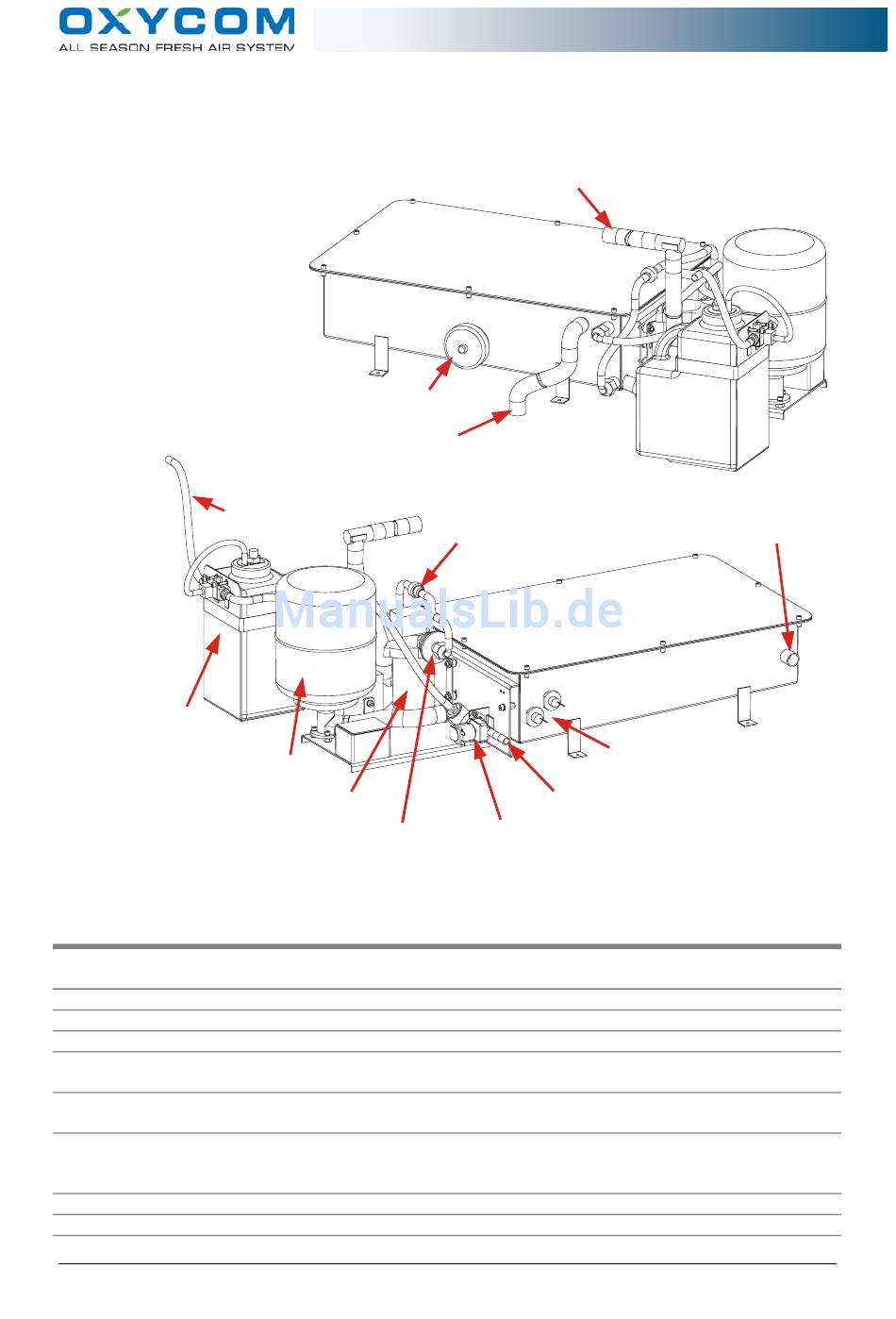

Figur 5.1: wassersystem von der ROOFTOP3000.
Art. nr. Beschreibung
01490 Hydrofoorkessel (blau)
01485 Pumpe (Shurflow)
01486 Abfuhrpumpe
01483 Aufschraubfilter Shurflow Pumpe
01488 UV-Lampe (9 Watt)
01489 Einlassventil (am
Wasserreservoir)
01586 Anschlusstülle Wasserleitung
(im Unterkasten unter der
OXYCELL)
01803 Tank Entspannungsmittel (5Liter)
10676 Niveauschalter
Installatiehandleiding ROOFTOP3000 en 3000 ER
UV Lampe
Überlauf
Anfuhrleitung
Shurflo pumpe
Aufschraubfilter
Shurflo pumpe
ROOFTOP 3000 Installationsanleitung
Abfuhrleitung
Rückslagventil
Wasser zufuhr
Einlassventil
Anzahl Wann ersetzen?
1 Wenn der Blasebalg undicht ist (Druck = 1.5
Bar)
1 Bei Defekt
1 Bei Defekt
1 Bei extremer Verschmutzung
1 Lebensdauer = 8000 Stunden (oder bei ER07)
(1 Jahr = 8760 Stunden)
1 Bei Defekt
1 Bei Defekt (abgebrochen)
1 Tank leer (ER14)
2 Bei Defekt (ER02 / ER06 / ER08)
-41-
Wasseraufnahme
OXYCELL
Niveauschalters
OXYCELL
