Beschreibung der zugehörigen Mess- und Regeltechnik:
Mess- und Regeltechnik bezgl. Compo M3 bestehend aus:
▪
1 x Arbeitsschalter (4P+N)
▪
1 x Installation Automat 2P 16 A, opstartcurve Typ D
▪
1 x Druckdifferenzschalter bzgl. G4 Filter
▪
2 x Servo LM230 (O/D)
▪
1 x Relais 24 V DC 1P
▪
1 x Spannungsteiler 24 V à 12 V bzgl. Freigabe softstop/start
▪
1 x 10 Meter (Ausserhalb des Kastens) Anschlusskabel Speisung (230 V / 50 Hz 1F) versehen mit
Aderendhülsen
▪
1 x 10 Meter (Ausserhalb des Kastens) Anschlusskabel Steuerung (24 V - min. 5P) plexdose
▪
Alles geliefert, montiert und (intern) angeschlossen

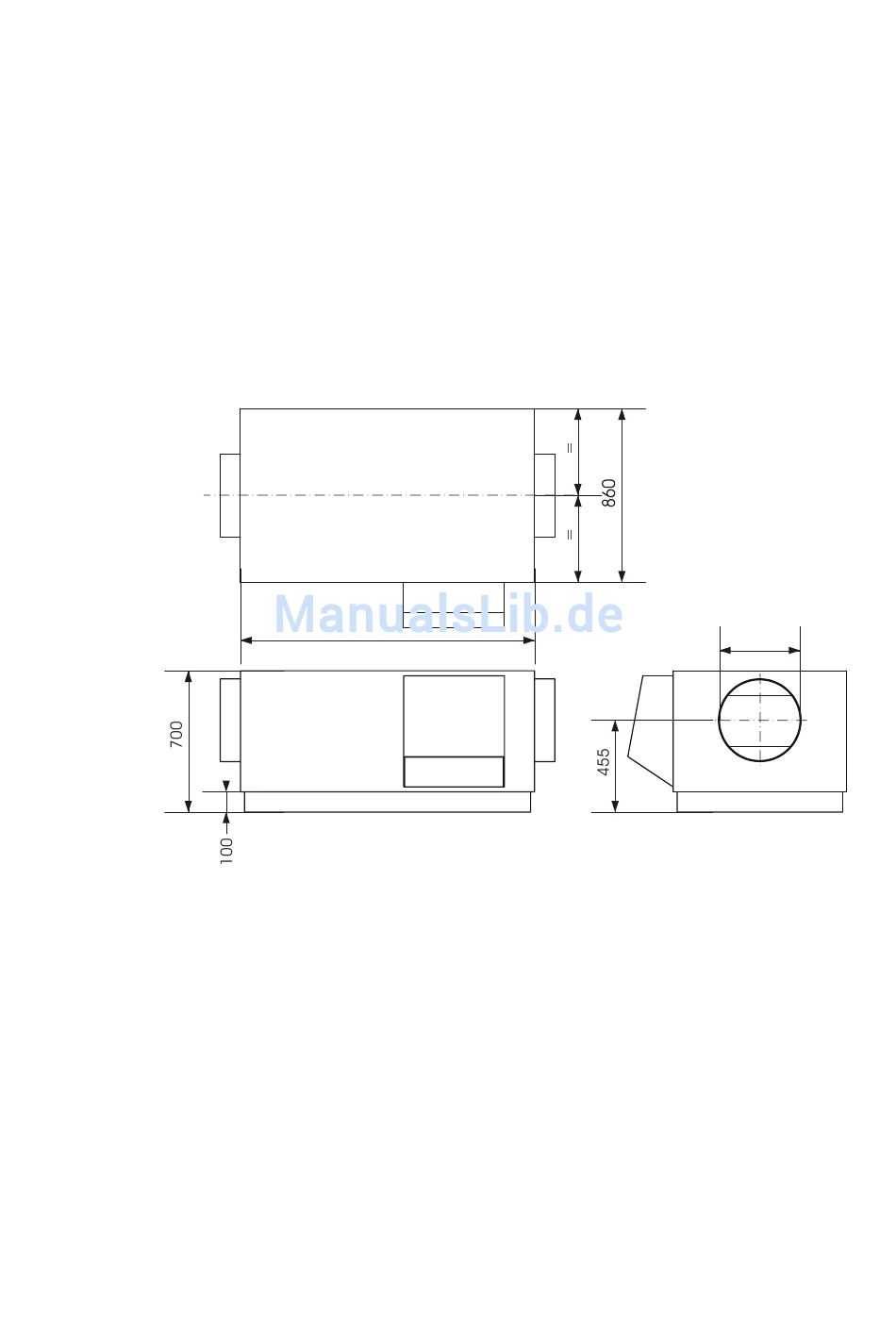

Figur II.1:
ausdehnungen von der retourventilator Compo M3.
1460
- 55 -
Ø400
