2.4.1 A
K
NSCHLÜSSE
LEMMSTÜCKE
In das schema von der ROOFTOP3000 ER internal wiring (siehe beilage X), steht die interne
Verdrahtung der ROOFTOP3000 abgebildet. In beilage IX worin das schema von die Compo M3
exhaustfan DC werd abgebildet, steht wiedergegeben wie absaugventilator und die Wasserventielen,
auf Klemmstücke X1 (siehe Figur 2.4) muss werden angeslossen.
Spannung
(400V)

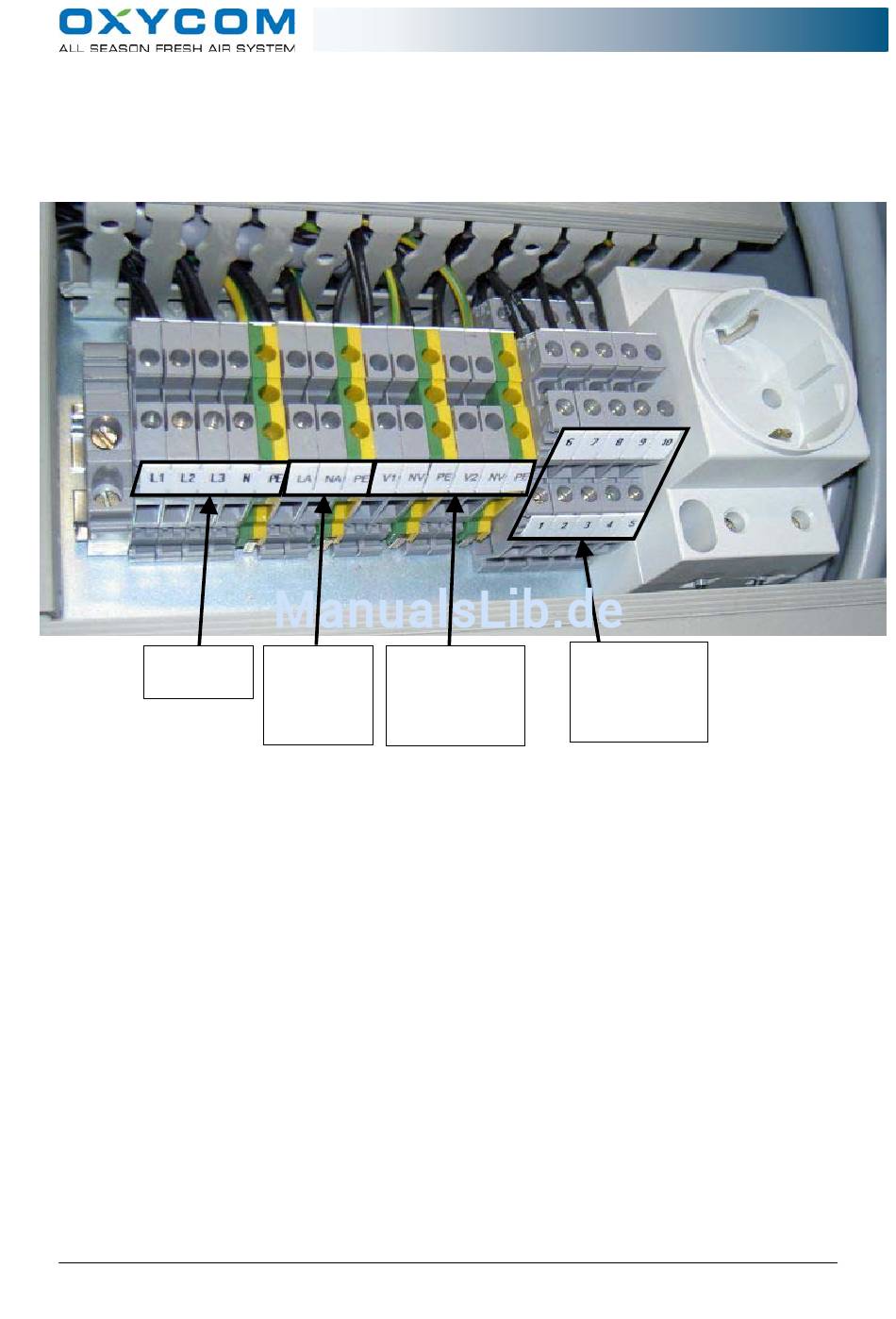

Figuur 2.4:
Klemmstücke X1.
Folge:
1. Die spannung (400V) werd angeschlossen: L1, L2, L3, N und PE (erde; farbe: grün / gelb).
2. LA und NA sind die anschlussingen vor die 220 V Speisung nach die retourkast Compo M3.
Siehe das schema von der ROOFTOP3000 Compo M3 EXHAUSTFAN DC.
Der Speisungskabel hat 3 adern:
die blaue Kabel (Null) muss angeschlossen werden auf NA;
die braune Kabel (Phase) muss angeschlossen werden auf LA;
die grüne / gelbe Kabel (Erde) muss angeschlossen werden auf PE.
3. V1 und NV sind die anslussingen nach zufuhrventile V1 in das wasserleitungsystem, um das
reservoir zu füllen. V2 und NV sind die anslussingen um die wasserleitungen zu ledigen wenn
der ROOFTOP3000 nicht mehr im kühlmode steht (Frostschutz standleitung).
4. Der Anschlussingen 1 zu 10 sind fur einsteuerung des retourventilator. Von der Compo M3
kast lauft ein Kabel mit 5 numierte Adern. Sliess diese an:
Kabel 1 muss auf stücke nr. 7;
Kabel 2 muss auf stücke nr. 8;
Kabel 3 muss auf stücke nr. 9;
Kabel 4 muss auf stücke nr. 10;
Kabel 5 muss auf stücke nr. 2.
Installatiehandleiding ROOFTOP3000 en 3000 ER
ROOFTOP 3000 Installationsanleitung
X1
Speisung
V1 + V2
nach
die
Ventilen in
retourkast
Wassersystem
(230V)
Ansteuerung
von die
Compo M3
-11-
