2.5.2 E
A
LEKTRISCHER

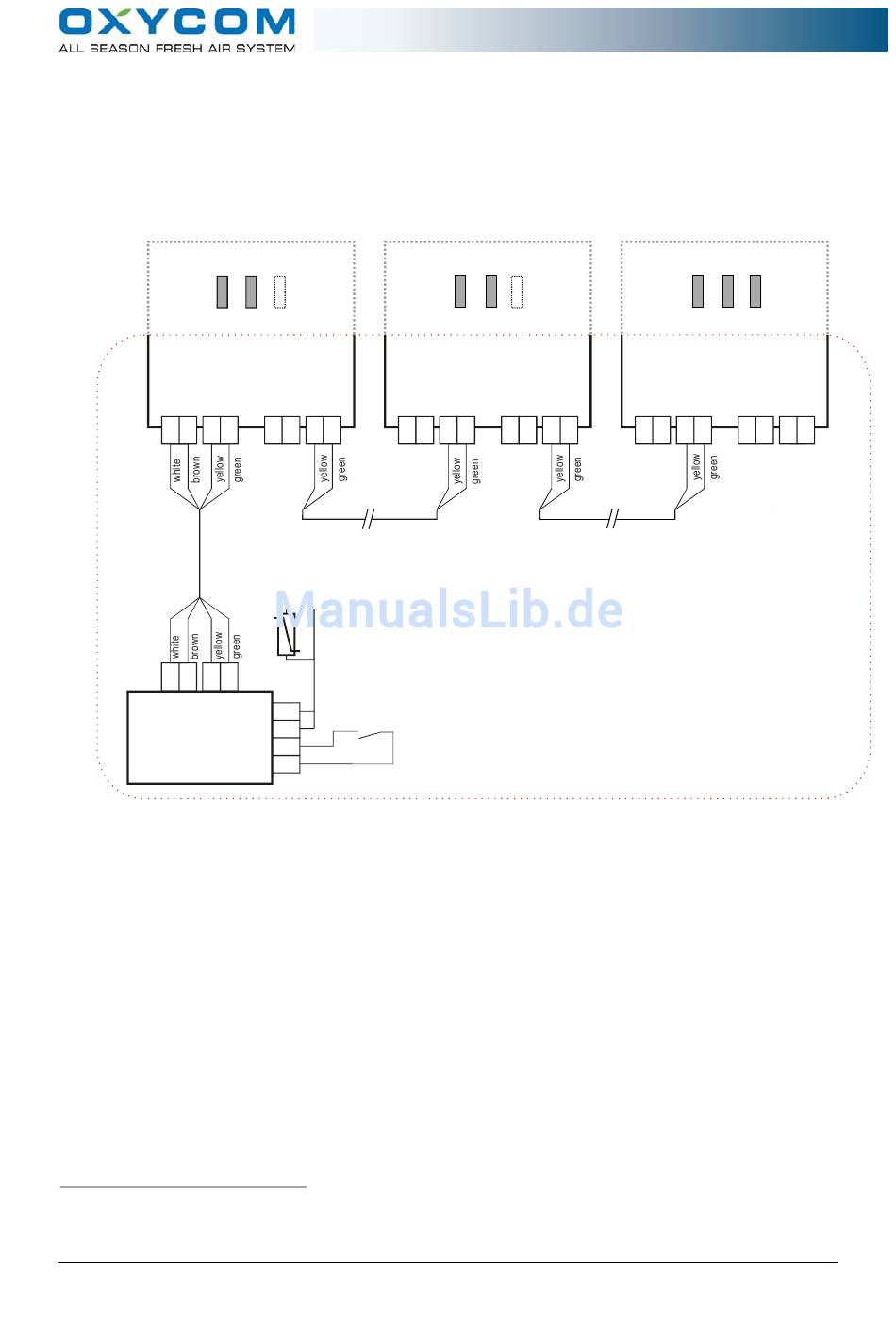

Im folgenden Schema werd der Anschluss von mehreren ROOFTOPS an ein Bedienpaneel
wiedergegeben. Achten Sie beim Anschließen darauf, das die richtigen Lysterklemmen angeschlossen
werden (J8 und J9). Die Jumper auf den Steuerungsplatinen der ROOFTOPS müssen modifiziert werden.
Die mit gestrichelten Linien gekennzeichneten Jumper müssen entfernt werden. Die Platinen müssen mit
einem getwisteten Kabel angeschlossen werden. Für die Platz die Jumpers sehe Figur 2.9.
Jumpereinstellung:
JMP2
ROOFTOP 01
J8
+ -
A B
+ -
A B
CONTROLPANEL
Figur 2.10:
elektronischen anschliessungen mehrere ROOFTOPS.
2.6 A
H
NSCHLUSS MIT
EIZUNGSINSTALLATION
Für die Heizung des Gebäudes besteht eine Anzahl an Möglichkeiten (muss vom Installateur ausgewählt
und berechnet werden):
•
Zentralheizung (mittels Radiatoren werden die Räume beheizt)
•
Luftheizung (im Zufuhrkanal ist eine Heizbatterie angebracht)
•
Eine Kombination aus Zentralheizung und Nachheizer (im Zufuhrkanal ist ein Nachheizer
angebracht, der die Luft ein wenig erwärmt, wodurch ein komplett zugfreies Einblasen möglich
ist. Die Zentralheizung hält die Innentemperatur weiter konstant).
Sorgen Sie dafür, dass der Temperatursensor des Bedienpaneels von der ROOFTOP, flach neben dem
Sensor der Heizung angebracht werd. Setzen Sie, um zu verhindern, dass die ROOFTOP den Raum
kühlen will und der Heizer gleichzeitig heizt, die gewünschte Temperatur der ROOFTOP um ungefär 2 Grad
höher als die gewünschte Temperatur der Heizung
*
Heizung des Gebäudes is ein separat Anteil. Heizung des Gebäudes ist kein Anteil von der ROOFTOP.
Gelt nur bei der ROOFTOP 3000 ER. Der ROOFTOP 3000 muss in winter ausgeschalterd werden.
ER
Installatiehandleiding ROOFTOP3000 en 3000 ER
NSCHLUSS
JMP1
JMP3
J9
+ -
A B
temperature sensor
(inside building)
*optional*
WTW off/on
NTC
*optional*
NTC
IN1
IN1
*
ROOFTOP 3000 Installationsanleitung
Jumpereinstellung:
JMP2
JMP1
JMP3
ROOFTOP 02
nach n-1
ROOFTOP
J8
J9
+ -
A B
+ -
A B
ER
.
-16-
Jumpereinstellung:
JMP2
JMP1
JMP3
letzte ROOFTOP
J8
J9
+ -
A B
+ -
A B
