oxycom ROOFTOP 3000 Installationsanleitung Seite 53
Inhaltsverzeichnis

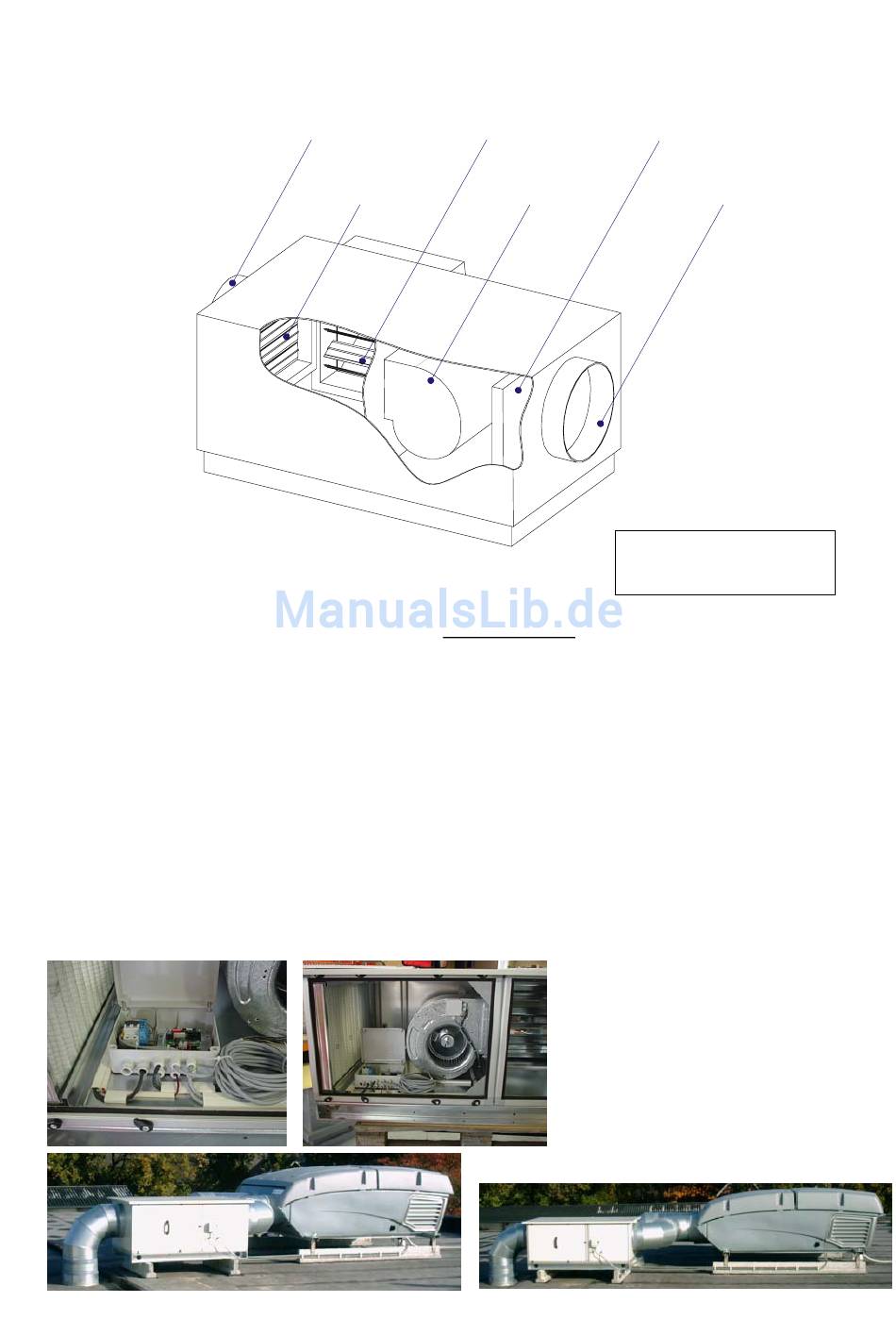

OXYCELL ZUFUHR VENTIL VENTIL B
Beschreibung Einheit:
Luftbehandlungseinheit Typ Compo M3 geeignet für Aussenaufstellung bestehend aus:
▪
Anschluss rund 400 mm
▪
Flachfilter G4
▪
Ventilator DD 10-10 TACn2 (0-10 V) Luftmenge 3.000 m3/h bei 50 Pa extern
▪
Ausblassektion MK 2 ausgestattet mit zwei kontra rotierenden Ventilen, (freier Durchlass H x B: 455 x
455 mm)
▪
1 x Anschluss rund 400 mm
▪
Ausblaskappe versehen mit einer perforierten Platte
▪
Abm. H x B x L : 600 (+100) x 860 x 1460 mm
▪
Gewicht: circa 110 Kg
▪
Die Einheit ist mit einem wetterbeständigen Dach und einem Montagerahmen versehen, und werd in
einem Teil angeliefert.
VENTILATOR
VENTIL A
- 54 -
FILTER EU4
GEBÄUDE ABFUHR
OXYCOM art.code.:
11111
