4.3.2 W
ÄRMERÜCKGEWINNUNG
Im Winter besteht kein Bedarf an gekühlter Luft, aber sehr wohl an frischer Luft (Ventilation). Für diese
Jahreszeit werd der OXYCELL X-changer auf Ventilation mit Wärmerückgewinnung umgeschaltet. Diese
Funktion ermöglicht es kalte Aussenluft vorgewärmt in einen Raum zu bringen, und dies ohne die Nutzung
von Verbrennungsenergie.
Im OXYCELL X-changer passiert warme Retourluft die kalte Aussenluft. Die Retourluft übeträgt mittels des
Wärmetauschers Wärme an die kalte Aussenluft, so dass diese erwärmt werd. Der Wirkungsgrad der
Wärmerückgewinnung beträgt nicht weniger als 80% (bei 1500 m³/h)
BUITENLUCHT
AUSSENLUFT

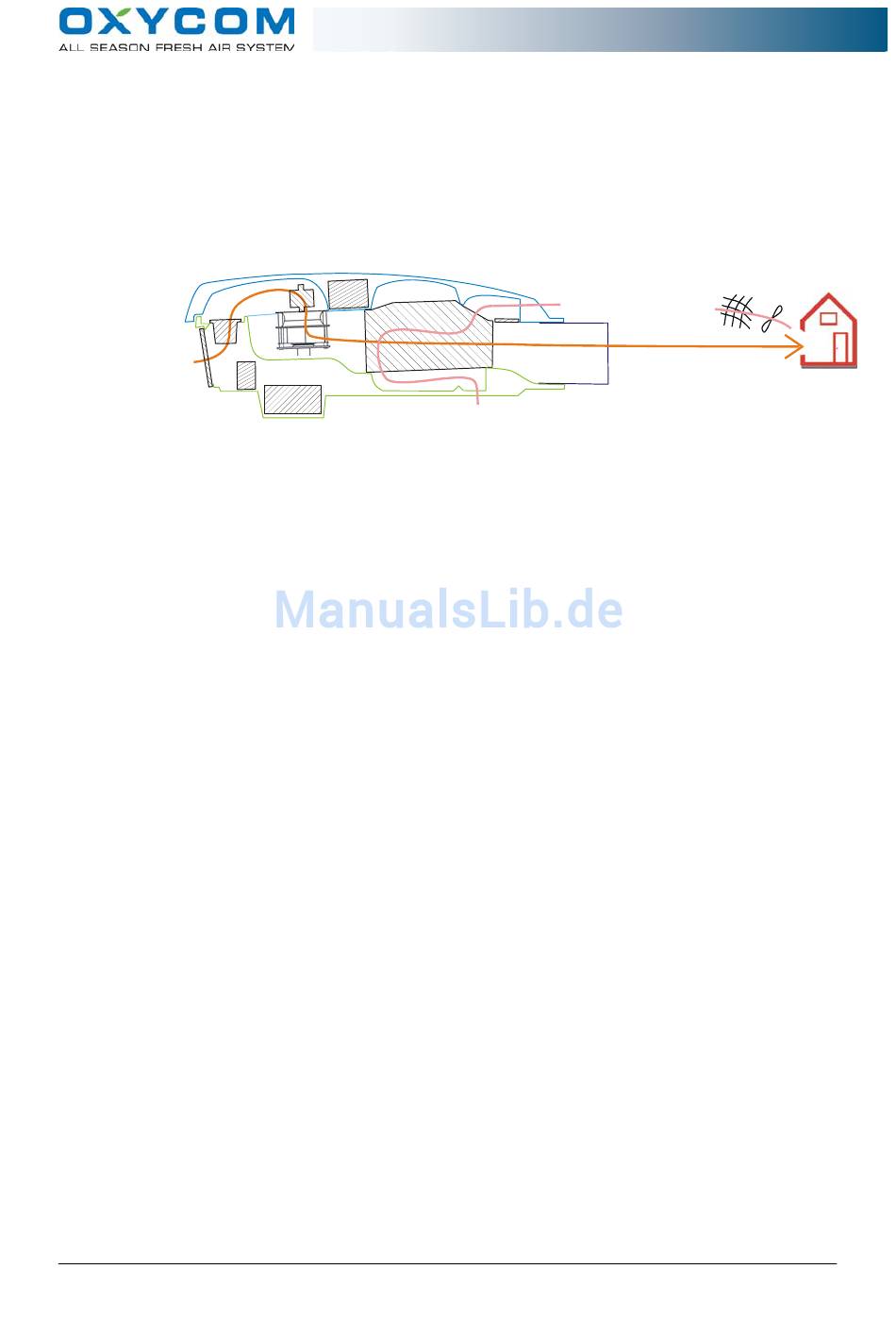

Figur 4.2: ROOFTOP3000 ER in Wärmerückwinmode.
4.4 R
ETOURVENTILATOR
Die ROOFTOP 3000 liefert die Zufuhrluft für das Gebäude. Die Abfuhr der Luft muss durch einen
separat geschalteten Retourluftventilator bewerkstelligt werden.
Das Rat von OXYCOM is um die Absaugung zu Kontrolieren mit ein Ventilator. Diese kann an der
ROOFTOP Angeslüssen und besteuert werden, wardurch die richtige Luftmenge abgesaugen werd
Die ROOFTOP 3000 (nur Kühlung) kann mit einem relativ einfachen Absaugventilator ausgestattet werden.
Die ROOFTOP 3000 ER muss mit einem komplexeren Retourluftschrank kombiniert werden, der mit
Ventilator, Luftfiltern, Ventilsektion und Anschlüssen für die Steuerung ausgestattet ist. (siehe Paragraf 2.4.4
und Beilage I).
4.5 A
RBEITSWEISE WÄHREND DER
In diesem Paragrafen werden eine Anzahl an Nutzungssituationen beschrieben, um damit die Installation
des Kanalsystems deutlich zu machen.
Die ROOFTOP 3000 liefert die Zufuhrluft für das Gebäude. Die Abfuhr der Luft muss durch einen separat
geschalteten Retourluftventilator bewerkstelligt werden. Die ROOFTOP 3000 (nur Kühlung) kann mit einem
relativ einfachen Absaugventilator ausgestattet werden. Indem die wärmste Luft abgesaugt werd, werd die
Wärmelast ansehnlich vermindert.
Die ROOFTOP 3000 ER muss mit einem komplexeren Retourluftschrank kombiniert werden, der mit
Ventilator, Luftfiltern, Ventilsektion und Anschlüssen für die Steuerung ausgestattet ist. (siehe Paragraf 2.4.4
und Beilage I). Hiermit kann im Sommer warme Luft abgesaugt werden, und im Winter dem OXYCELL X-
changer zugeführt werden.
Installatiehandleiding ROOFTOP3000 en 3000 ER
ROOFTOP 3000 Installationsanleitung
ER
ABFUHR
AFVOER
J
AHRESZEITEN
GEBÄUDELUFT
GEBOUWLUCHT
VENTILATIELUCHT
VENTILATIONLUFT
