Winter - Wärmerückgewinnung - Oxycom Rooftop 3000 Installationsanleitung

mit unbehandelter Aussenluft gekühlt werden. Da die Aussentemperatur niedrig ist, ist die Kühlung
dieser Aussenluft nicht notwendig. Die minimales Luft lieferung kan mit T1 und T2 eingestelt werden
(siehe paragraph 2.9).
Die ROOFTOP kann während free-cooling 50% mehr Luft liefern als bei normaler Kühlung. Wenn dies
erwünscht ist, muss die ROOFTOP im Handbetrieb in Stellung 7 (4500m³/h) geschaltet werden (siehe
Paragraf 4.2 und 4.3).
16°C
3000 m /h 3

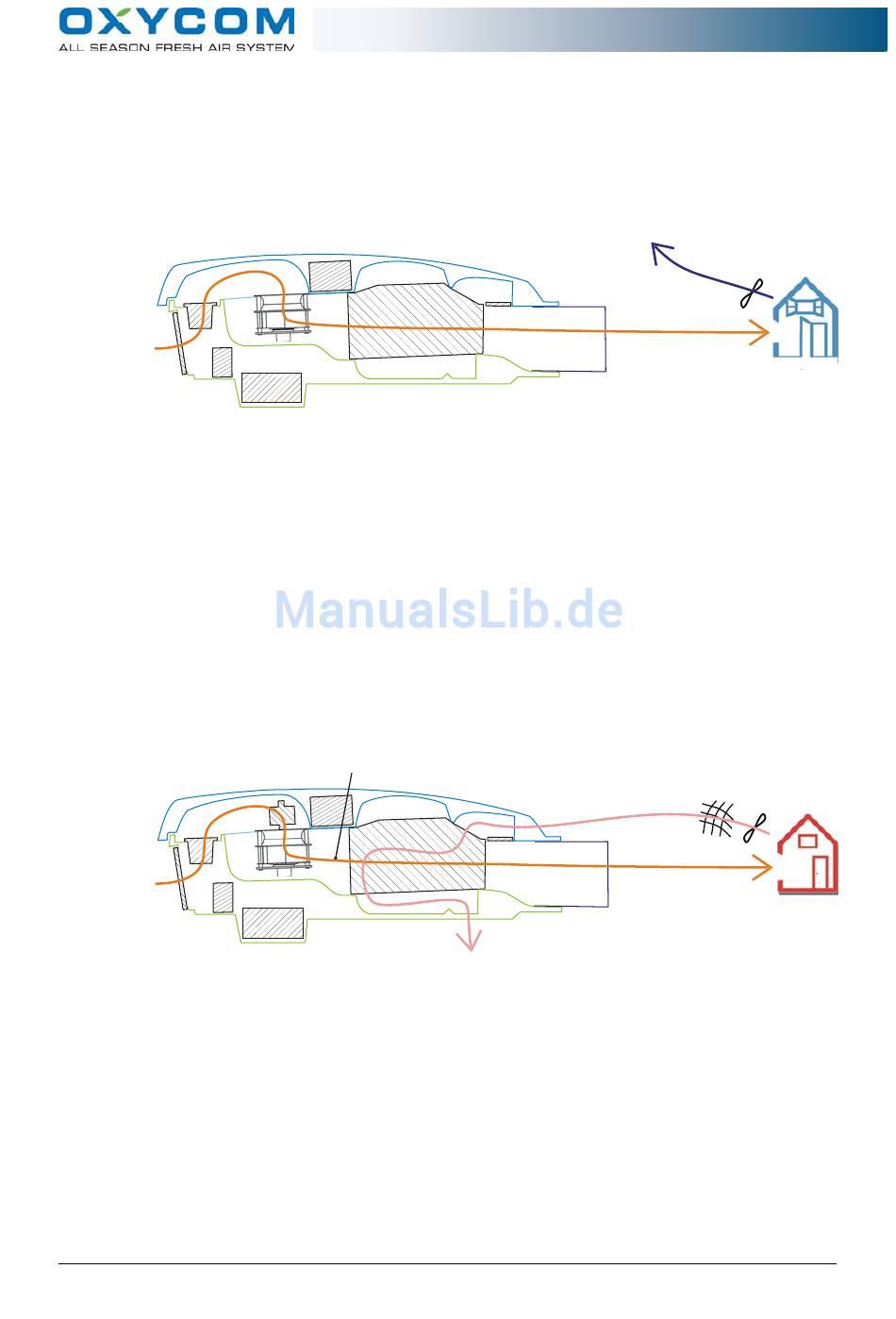

Figur 4.5: ROOFTOP3000 in ventilationmode (free cooling).
Free-cooling werd immer populärer: Durch verbesserte Isolation von Gebäuden, verstärkter Verwendung
von Glas in der Gebäudeschale, vermehrter
Randapparaturen und einem stets steigenden Besetzungsgrad hat die interne Wärmelast von Gebäuden in
den letzten Jahren enorm zugenommen. Hierdurch entsteht immer früher in der Jahreszeit ein
Kühlungsbedarf, ein Bedarf, der mit dem energiesparenden Prinzip von free-cooling einfach und günstig
erfüllt werden kann.
4.5.4 W – W
INTER ÄRMERÜCKGEWINNUNG
In der kalten Jahreszeit besteht kein Bedarf an kühler Luft, aber sehr wohl an Ventilationsluft. Für diese
Jahreszeiten schaltet die ROOFTOP automatisch um nach Ventilation mit Wärmerückgewinnung. Diese
Funktion ermöglicht es kalte Aussenluft vorgewärmt in einen Raum zu bringen, und dies ohne die Nutzung
von Verbrennungsenergie. Im OXYCELL X-changer passiert warme Retourluft die kalte Aussenluft, die
Retourluft überträgt hierbei ihre Wärme an die kalte Aussenluft.
-7°C
1500 m /h
3
Figur 4.6: ROOFTOP3000 ER in Wärmerückwinmode.
Die Menge an Luft, die nach innen gebracht werden soll, werd bei der Installation eingegeben werden
müssen (siehe Paragraf 2.7.4 und 2.9). Dies ist abhängig von der Anzahl an Personen im Gebäude
und der Gebäudefunktion. Im Allgemeinen liegt die Menge an Ventilationsluft viel niedriger, als die
Menge an gekühlter Luft, die für das Kühlen eines Raumes im Sommer benötigt werd. Nachts kann
die ROOFTOP ausgeschaltet werden (passiert automatisch sofern ein Zeitschalter an das
Bedienpaneel gekoppelt ist (siehe Paragraf 2.4.3). Ein in der ROOOFTOP plaziertes Heizelement
(Figur 4.0) sorgt dafür, das das Kondenswasser im OXYCELL X-changer nicht friert. Dieses werd bei
einer Aussentemperatur von 1°C eingeschaltet.
Der OXYCELL X-changer erzielt bei 1.500 m³/h Zu- und Retourluft einen
Wäremrückgewinnungswirkungsgrad von 80%.Der Retourluftstrom werd durch einen separat
Installatiehandleiding ROOFTOP3000 en 3000 ER
ROOFTOP 3000 Installationsanleitung
Nutzung wärmeproduzierender
3°C
1500 m /h 3
7 °C
1500 m /h
3000
16°C
3000
22 °C
1500
18°C
1500
3
-37-
m /h 3
INNEN
m /h
3
binnen
24°C
Computer und
m /h 3
INNEN
m /h 3
binnen
22°C
