ROOFTOP 3000 Installationsanleitung
2.2 W
ASSERANSCHLÜSSE
Bei Installation der ROOFTOP müssen zwei Wasserventile im Gebäude, installiert werden. Diese Ventile
müssen im Gebäude platziert werden, und werden an die Wasserzufuhrleitung angeschlossen.
OXYCOM hat zwei passende Wasserventile ausgewählt und bietet diese mit der ROOFTOP an. Es wurden
zwei verschiedene Typen ausgewählt. Das Zufuhrventil arbeitet langsam, sodass Rückschlag in den
Leitungen zuvorgekommen werd. Das Abfuhrventil arbeitet in normaler Geschwindigkeit. Für den
elektrischen Anschluss und die Bestellnummer der Wasserventile siehe Paragraf 2.4.5.
Achten Sie beim Anschließen der Ventile auf die Strömungsrichtung (siehe Figur 2.1). Die Abfuhrleitung
muss ablaufen, bei Vorzug im Siphon.
Die gerippelte überlauf Slauch liegt auf den dach. Gerade fur das Wasserzufuhrventile V1 muss man,
wie die örtliche Vorschriften und Normen sein, ein Rückslagventil montieren.
ÜBERLAUF
V1 WASSERZUFUHR Wasser Ventil (EV 220 B)
V1
V2
V2 WASSERABFUHR Wasser
Ventil (EV 250 B)

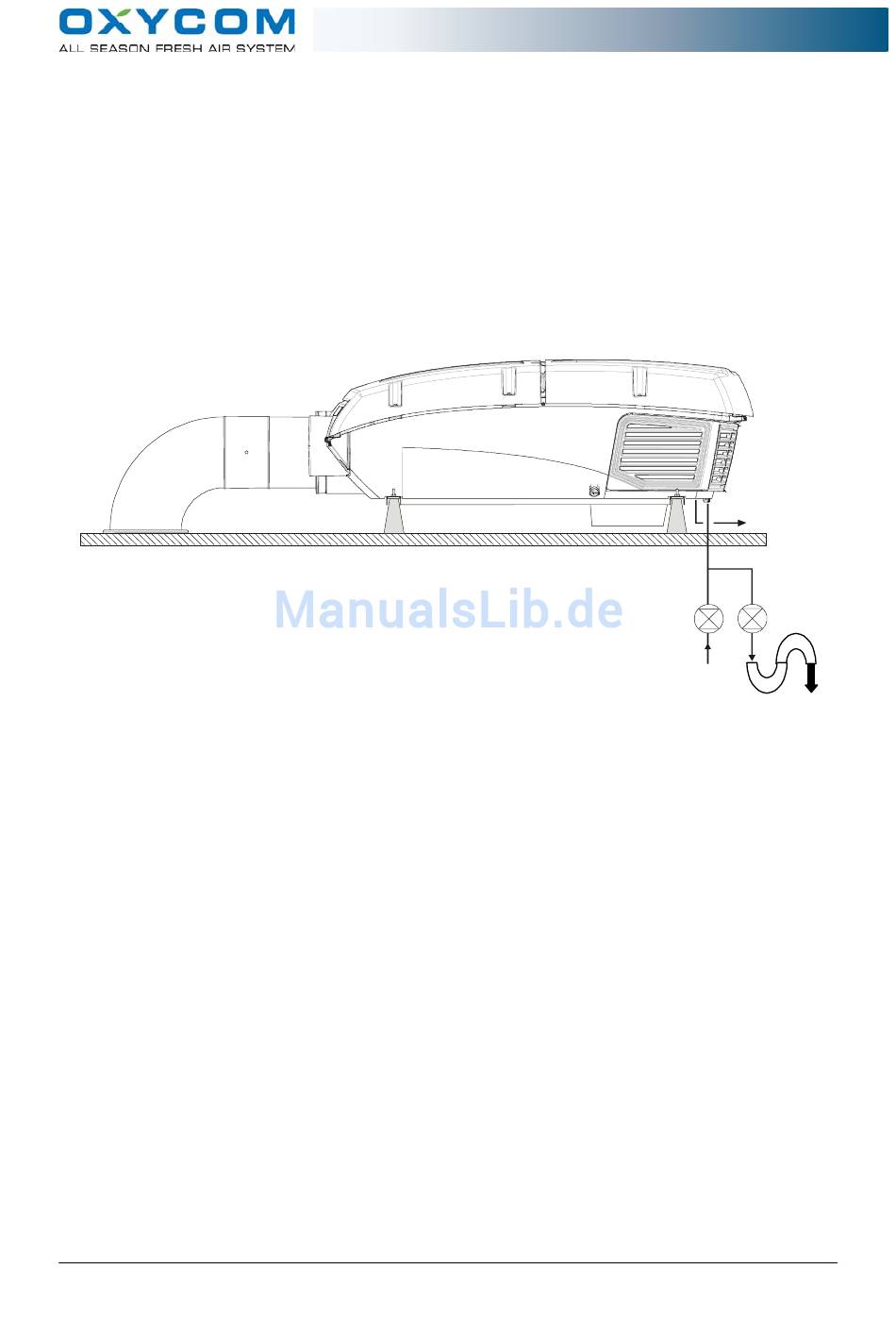

Figur 2.1:
die wasserabfuhr und wasserzufuhr Ventile.
Installatiehandleiding ROOFTOP3000 en 3000 ER
-8-
