2.7 Ü D
BERSICHT ÜBER
Die Dipswitches sitzen auf der Steuerungsplatine im Elektronikkasten. Achten Sie bitte unbedingt sehr
sorgfältig darauf, dass der Strom abgeschaltet ist bevor die Switches eingestellt werden.
Die Einstellungen von Dipswitches sind abhängig von der Software Version. Die folgenden paragraphen
beschreibt die Einstellungen von der letzte Software Version.

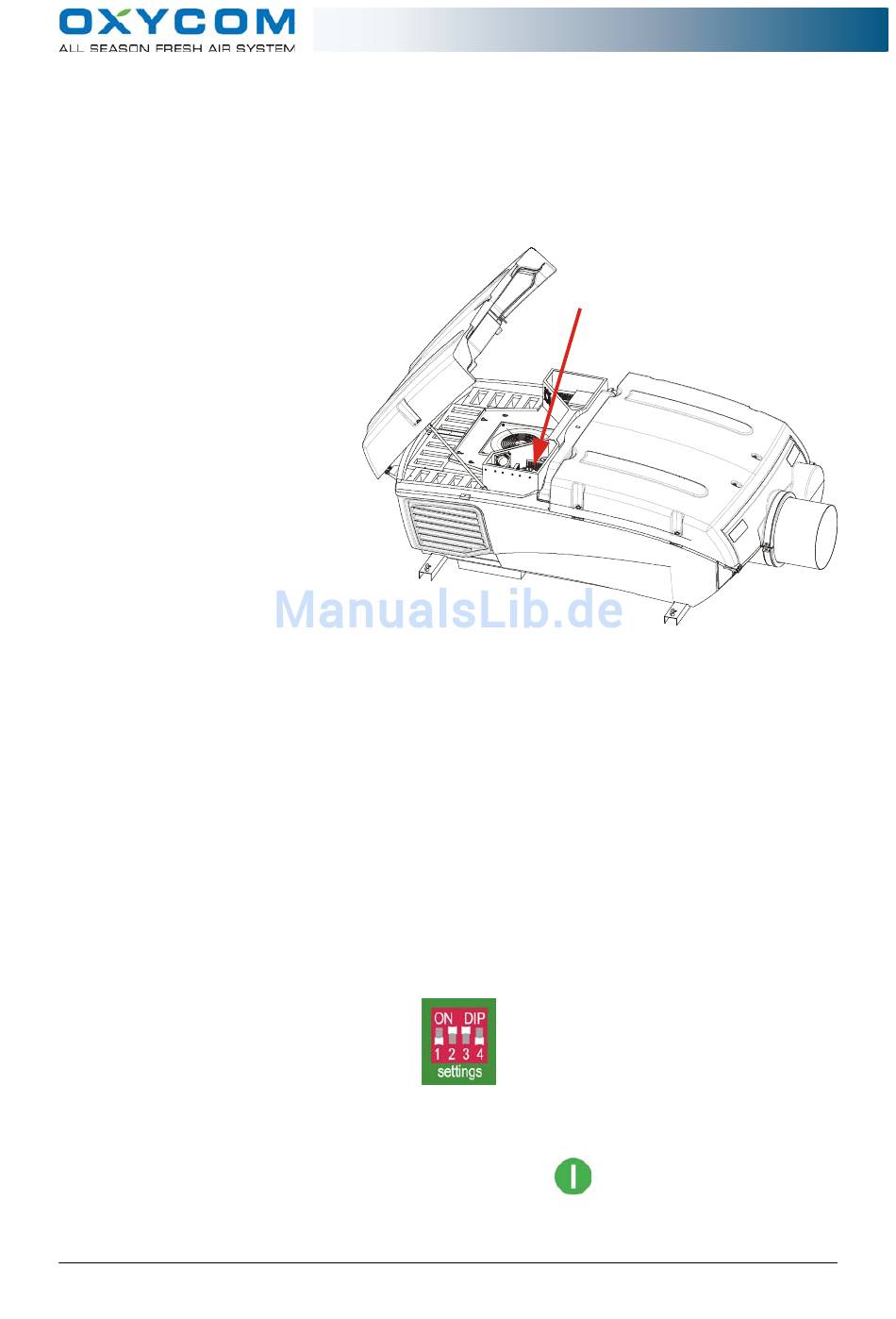

Figur 2.11: Steuerungsplatine im Elektronikkasten.
2.8 E

INREGELN

Für das Einregeln des Gebäudes gibt es einen speziellen Modus in dem das Gerät genau 3000 m³/h
einbläst. Genau dann, wenn das Gebäude abgeregelt ist, muss das Kühlverhalten abgeregelt werden.
Für das Einregeln werden die vier Dipswitches (settings) gebraucht. Die Einstellungen können auch
eingestelt werden mit der codes in Tabelle 2.0.
2.8.1 E G
INSTELLUNG EBÄUDE
Die einstellung des Gebäude kann man machen mit die Dipswitches. Oder mit code u4 in tabelle 2.0.
1. Schalten Sie die ROOFTOP mittels des Hauptschalters aus.
2. Stellen sie das Regelventil (Ventil in der Zufuhrröhre) maximal auf.
3. Öffnen Sie den Deckel an der Ansaugseite und den Deckel des Steuerkastens
4. Stellen Sie den Dipswitch "settings" auf
5. Schließen Sie den Deckel am Steuerkasten und an der Ansaugseite.
6. Schalten Sie die ROOFTOP mit Hilfe des Hauptschalter an.
7. Schalten Sie das Bedienpaneel durch das Drücken auf den
Die ROOFTOP werd nun mit 3000 m³/h einblasen. Nun können die Einblasgitter im Gebäude eingestellt
/ balanciert werden. Das Display zeigt nun ER 20 an.
Installatiehandleiding ROOFTOP3000 en 3000 ER
E
IPSWITCH INSTELLUNGEN
ROOFTOP 3000 Installationsanleitung
-17-

STEUERUNGSPLATINE

Schalter an.
