oxycom ROOFTOP 3000 Installationsanleitung Seite 55

BEILAGE III:

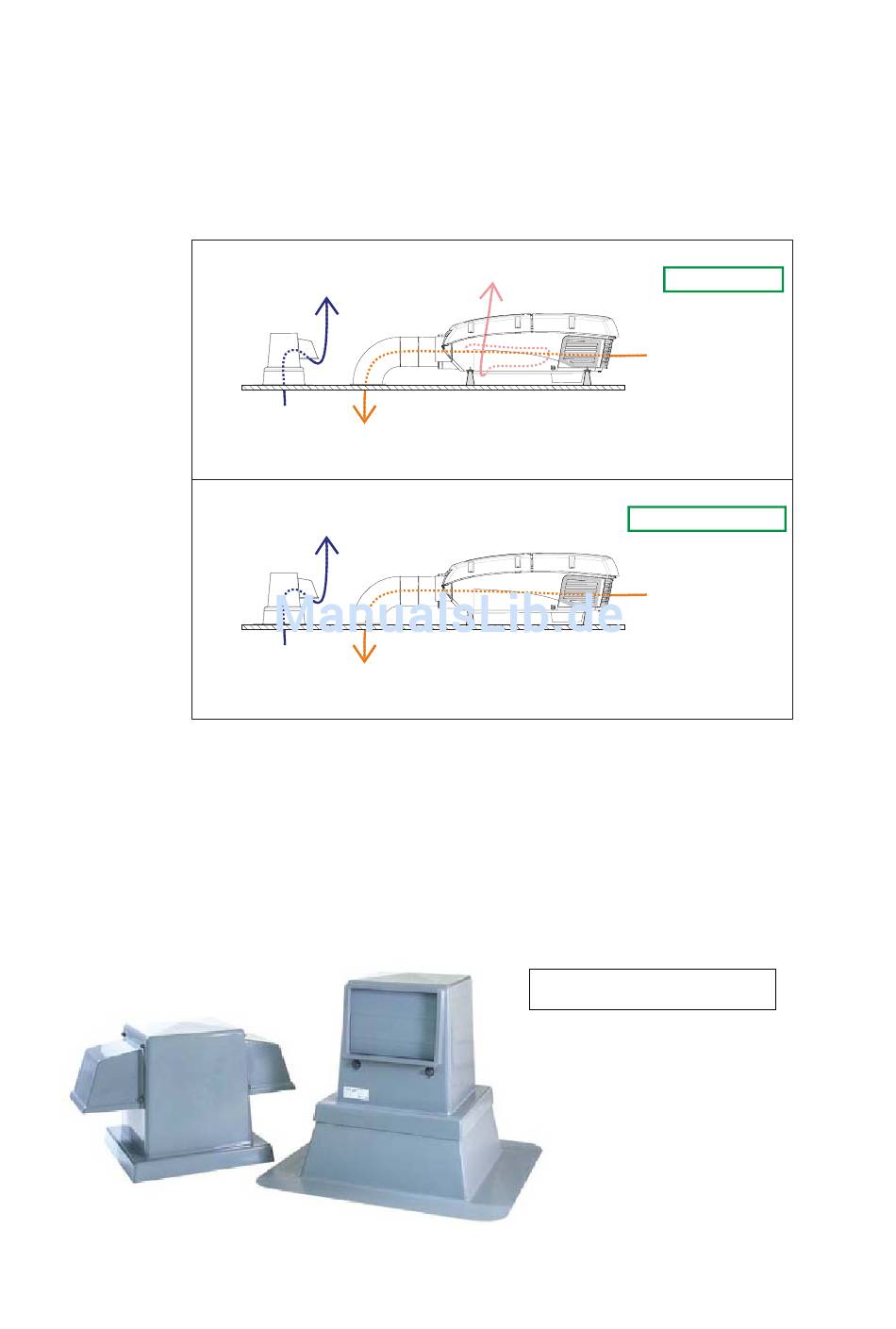

Retourventilator Typ PDA6/DD 10-10 TACn2 mit einer maximalen Luftmenge von 3.000 m³/h bei 50 Pa,
passend für Anwendung in Kombination mit der ROOFTOP 3000.
In der Kühlperiode bläst der Retourventilator ca. 3.000 m³/h nach aussen. Diese Einheit ist passend für eine
Anwendung in Verbindung mit Wäremrückgewinnung.
Beschreibung Einheit:
Dachabsaugventilator Typ PDA 6/DD 10-10 TACn2 bestehend aus:
▪
Isolierter Dachaufstand Typ DOC iso - PD 6
▪ Zwischenplatte mit rundem Anschluss Typ TAR 400 mm PD 6
▪
Dachabsaugventilator mit DD 10-10 TAC n2 (0- 6,8 V) Luftmenge 3.000 m3/h bei 50 Pa extern
▪ Selbstschließendes Überdruckventil
▪
Arbeitsschalter, geliefert, montiert und verkabelt bis zum Motor
DC Retourventilator ROOFTOP 3000
3000 m/h 3
INNEN
24°C 18.5°C
3000
3000 m/h 3
INNEN
20°C
24°C
3000
1500 m/h 3
m/h 3
m/h 3
OXYCOM art.code.: 11110
- 56 -
KÜHLUNG
35°C
4500 m/h 3
VENTILATION
20°C
3000 m/h 3
