2.4.5 A
W
NSCHLUSS
ASSERVENTILE
Die Zu- und Abfuhr des Wassers müssen mit Wasserventilen versehen werden. Für den Anschluss an das
Wassersystem in der ROOFTOP siehe Paragraf 2.2.
Diese Ventile werden von OXYCOM angeboten und sind unter der unten folgenden Bestellnummer zu
bestellen:
Dieses Set besteht aus zwei verschiedenen Wasserventilen und zwei Magnetabschlussspulen. Achten Sie
bei der Anbringung der Wasserventile darauf, welches Ventil für die Zufuhr ist, und welches für die Abfuhr ist
und achten Sie die Strömungsrichtung (siehe auch installations spezifikations).

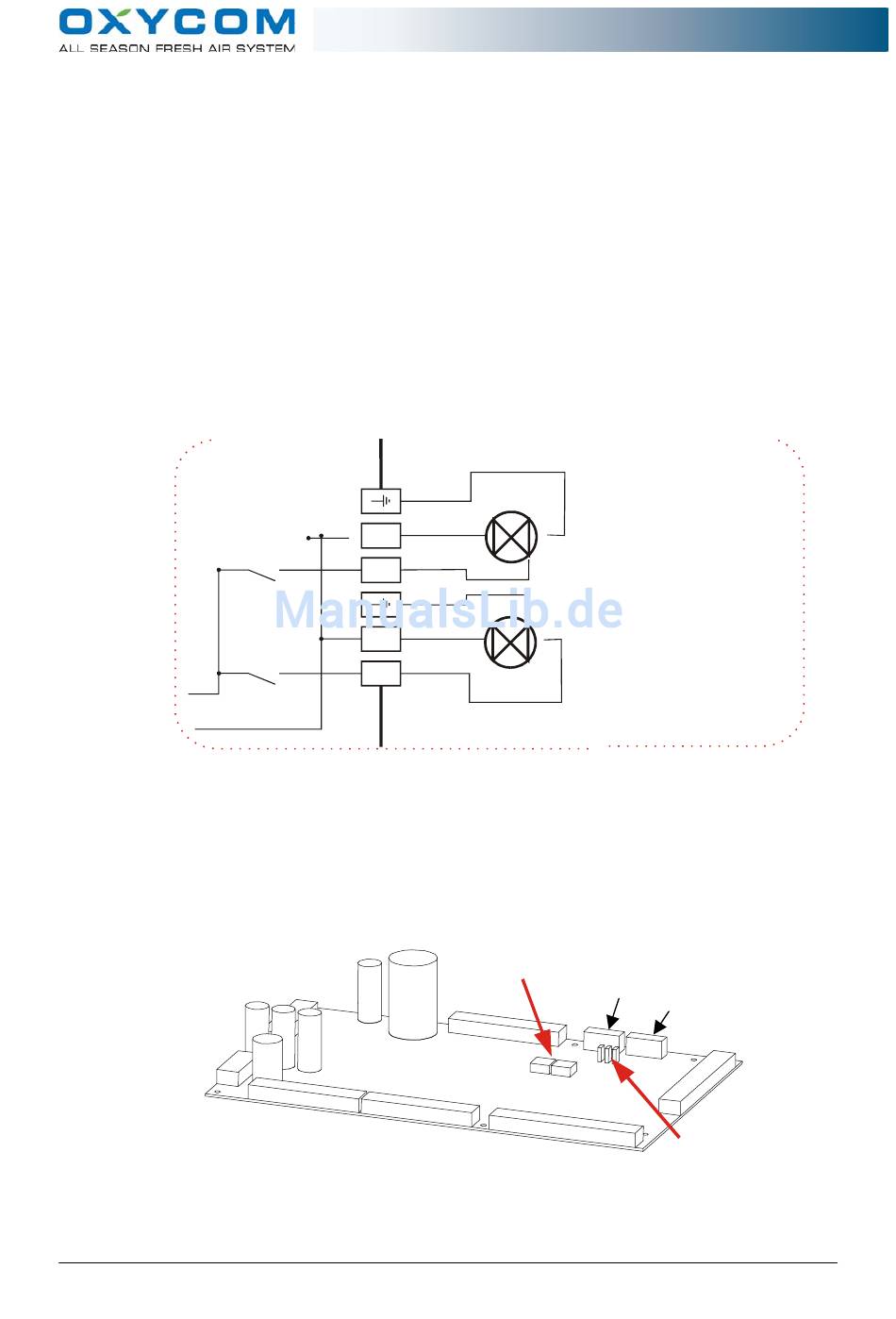

In unten stehendem elektrischen Schema werd der Anschluss an der ROOFTOP wiedergegeben. Die
Bedrahtung muss an die Klemmstücke win dem Eletkronikkasten angeschlossen werden.
Figur 2.8:
anschliessungen von der Wasserventilen.
2.5 M
ROOFTOPS
EHRERE
Es ist möglich mehrere ROOFTOPS (max. 16) an ein Bedienpaneel anzuschließen. Hierbei ist es möglich
mit diesem Bedienpaneel die ROOFTOPS gesondert einzustellen.
Figur 2.9:
platz von die Dipswitches und Jumpers.
Installatiehandleiding ROOFTOP3000 en 3000 ER
ROOFTOP 3000 Installationsanleitung
Bestellnummer Beschreibung
OXYCOM
10505
X1
N A
V 2
N A
V 1
ANSCHLIEßEN
Wasserleitungsanschlussset
VENTIL WASSER ABFUHR
230 V AC (EV250B)
VENTIL WASSER ZUFUHR
230 V AC (EV220B)
DIPSWITCHES
J9
-14-
J8
JUMPERS
