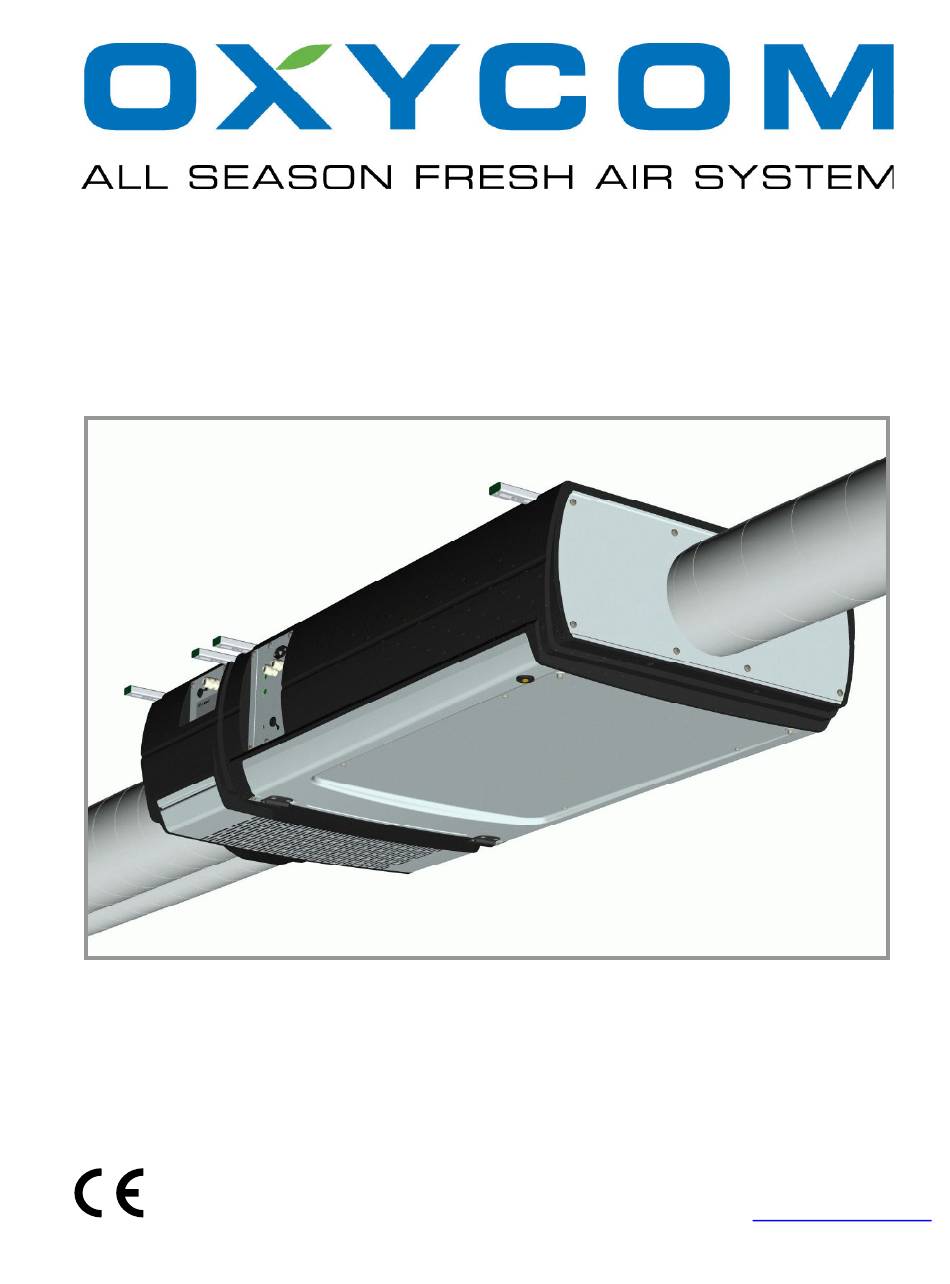

- Seite 1 INDOOR400 Bedienungsanleitung Doc. no. 11177DU OXYCOM FRESH AIR B.V. P.O. Box 139 8100AC Raalte NL http://www.oxy-com.com info@oxy-com.com...
- Seite 2 INDOOR400 Bedienungsanleitung Inhaltsangabe EINLEITUNG..............................3 ............................... 3 INFÜHRUNG .............................. 3 ESEZEICHEN ..............................3 ORMEN ..........................3 ICHTIGE INWEISE SYSTEMAUFBAU UND FUNKTIONSWEISE................... 4 INDOOR400 V ..............4 UFBAU ENTILATIONS ÜHLSYSTEM ............................4 UNKTIONSWEISE BEDIENEN ............................... 5 ..............................5 LLGEMEIN ........................5...
- Seite 3 Lesezeichen Eigentümer/Benutzer Es ist einiges an Verständnis über die Funktionsweise der INDOOR400 notwendig, um eine optimale Benutzung zu gewährleisten. Siehe hierfür “Systemaufbau und Funktionsweise” auf Seite 4.Für den täglichen Gebrauch siehe Hauptteil 3 “Bedienen” auf Seite 5. Die INDOOR400 ist ein robustes System.
- Seite 4 INDOOR400 Bedienungsanleitung 2 SYSTEMAUFBAU UND FUNKTIONSWEISE Aufbau INDOOR400 Ventilations- und Kühlsystem In Abbildung 2.1 ist eine installierte INDOOR400 mit optionaler Filtereinheit abgebildet. Das Gerät wurde ohne Kanäle in einer Systemdecke platziert. Decke Filtereinheit Lüftereinheit Kühleinheit 1200 Profilabstand Systemdecke Abdeckplatten Stellung der...
- Seite 5 2. keine Funktion 3. – Taste Temperatur niedriger / Ventilatorstellung niedriger / zurückblättern 4. Display; die LED an der linken Seite zeigt die Funktion an, siehe auch Abbildung 3.2: oben: kommt bei der INDOOR400 nicht zur Anwendung mitte: ventilieren unten: kühlen die LEDs in der Mitte zeigen den eingestellten Wert an die LEDs rechts –...
- Seite 6 INDOOR400 Bedienungsanleitung Abbildung 3.2: Display der INDOOR400. Starten mit manueller Bedienung 1 Drücken Sie auf die Taste an/aus; die LED daneben geht an (ein kurzer Piepton ist zu hören). 2 Falls nötig; drücken Sie auf die Taste automatisch/manuell; bis die LED daneben angeht.
- Seite 7 INDOOR400 Bedienungsanleitung Gerät ausser Betrieb setzen (Service Prozedur) Wird das Gerät für einen längeren Zeitraum nicht benutzt : 1. Schließen Sie die Wasserzufuhr. 2. Drücken Sie 4 Sekunden die Tasten (4 und 7) zusammen: drAin modus. Kontrollieren Sie die ungestörte Abfuhr des Wassers Der Ventilator stoppt.
- Seite 8 INDOOR400 Bedienungsanleitung Einstellmöglichkeiten der Taste S6 Setpoints verändern: Wenn man die unterste Taste S6 in dem Kästchen drückt kommt man in das Menü für das Verändern der Werte siehe Tabelle 3.2. Zuerst blinken die 2 linken Zahlen auf dem Display, damit kann eine Auswahl getroffen werden, in welchem Kühler etwas verändert werden muss mittels der...
- Seite 9 INDOOR400 Bedienungsanleitung Abweichen Werte, die über die Kühleinheit Code Wert Werkswert verändert werden können Einstellung Aussentemperatur bei Ventilation, ° wobei in Einstellung A2 geschaltet 03...25 Code: t2 wird t2 muss immer größer sein Wert ist niedriger als t1 als t1 °...
- Seite 10 4 WARTUNG Wartung und Reinigung müssen bei Spannungslosen Geräten durchgeführt werden. Allgemein Um die INDOOR400 warten zu können muss zuerst die Serviceprozedur wie in Paragraf 1.5 beschrieben durchgeführt werden! Das Erreichen der Einheiten bei Aufstellung in einer Systemdecke Abbildung 4.1 und 4.2 zeigen, dass für die Erreichbarkeit der Kühleinheit die Filtereinheit oder Lüftereinheit lediglich ein Profil (weisse Strichlinien) und zwei Deckenplattten entfernt werden müssen.
- Seite 11 INDOOR400 Bedienungsanleitung Filter der Lüftereinh Handgriffe Abbildung 4.2: Zugänglichkeit Filter-/Lüftereinheit. - 11 - doc. no. 11177DU 05/2005...
- Seite 12 INDOOR400 Bedienungsanleitung Es kann Feuchtigkeit aus der OXYCELL laufen. Fangen sie diese mit einem Lappen auf. Sorgen Sie dafür, dass das Restwasser nicht in Berührung mit (elektrischen) Geräten unter der INDOOR400 kommen kann. Erreichen der Kühleinheit Sorgen Sie für einen Eimer.
- Seite 13 Für eine optimale Funktion des Systems empfehlen wir Ihnen 3 monatlich den/die Luftfilter zu kontrollieren und mit einem Staubsauger zu säubern. Sollte der(die) Filter stark verschmutzt sein, dann ersetzen Sie diesen! Für eine gute Funktion der INDOOR400 ist es wichtig, dass der (die) Filter nicht zu viel Druckverlust verursachen.
- Seite 14 INDOOR400 Bedienungsanleitung Ersetzen der Oxytabletten Um die Oxytablette im Dispenser zu erneuern braucht die INDOOR400 nicht abgeschaltet zu werden. Die Wasserleitung muss hierfür auch nicht abgeschlossen zu werden. Die Auflösekammer des Dispensers kann mittels einer Schnellkupplung siehe Abbildung 4.5 und Abbildung 4.6, abgenommen werden.
- Seite 15 INDOOR400 Bedienungsanleitung 5 ERROR CODES für alle Fragen in Bezug auf die Wartung, Service und Garantie können Sie Kontakt mit Ihrem Händler/Installateur aufnehmen. Error codes Das Display kann folgende Error Codes anzeigen, siehe Tabelle 5.1. Melden Sie diesen Error Code dem Installateur.
