ROOFTOP 3000 Installationsanleitung
2 I
NST ALLA TION
2.1 D
ACHMONTAGE
Die ROOFTOP werd über den Befestigungsrahmen mit dem Dach verbunden. Mittels eines Hebekrans
kann die ROOFTOP an ihren Platz gesetzt werden. Die Heberinge befinden sich an den vier Eckpunkten
des Rahmens sehe Beilage X und Figur 2.0.
Wichtig für das dachbelastung is das Gewicht der ROOFTOP. Das Gewicht der ROOFTOP is ungefähr 550
kg.
Nach dem Platzieren auf dem Dach muss an der Unterseite des Rahmens mindestens ein Raum von 200
mm offen bleiben. Dieser Freiraum ist notwendig, da die Prozessluft die ROOFTOP über die Unterseite
verlässt. Um die ROOFTOP herum muss ein Raum von 1 Meter freigehalten werden, so dass die Luft gut in
die Gitter gesaugt werden kann.
Es ist wichtig, dass die ROOFTOP (auf dem Rahmen zu messen) gut im Wasser steht. Dies ist notwendig
um Störungen im Wasserkreislauf zu verhindern.
1995

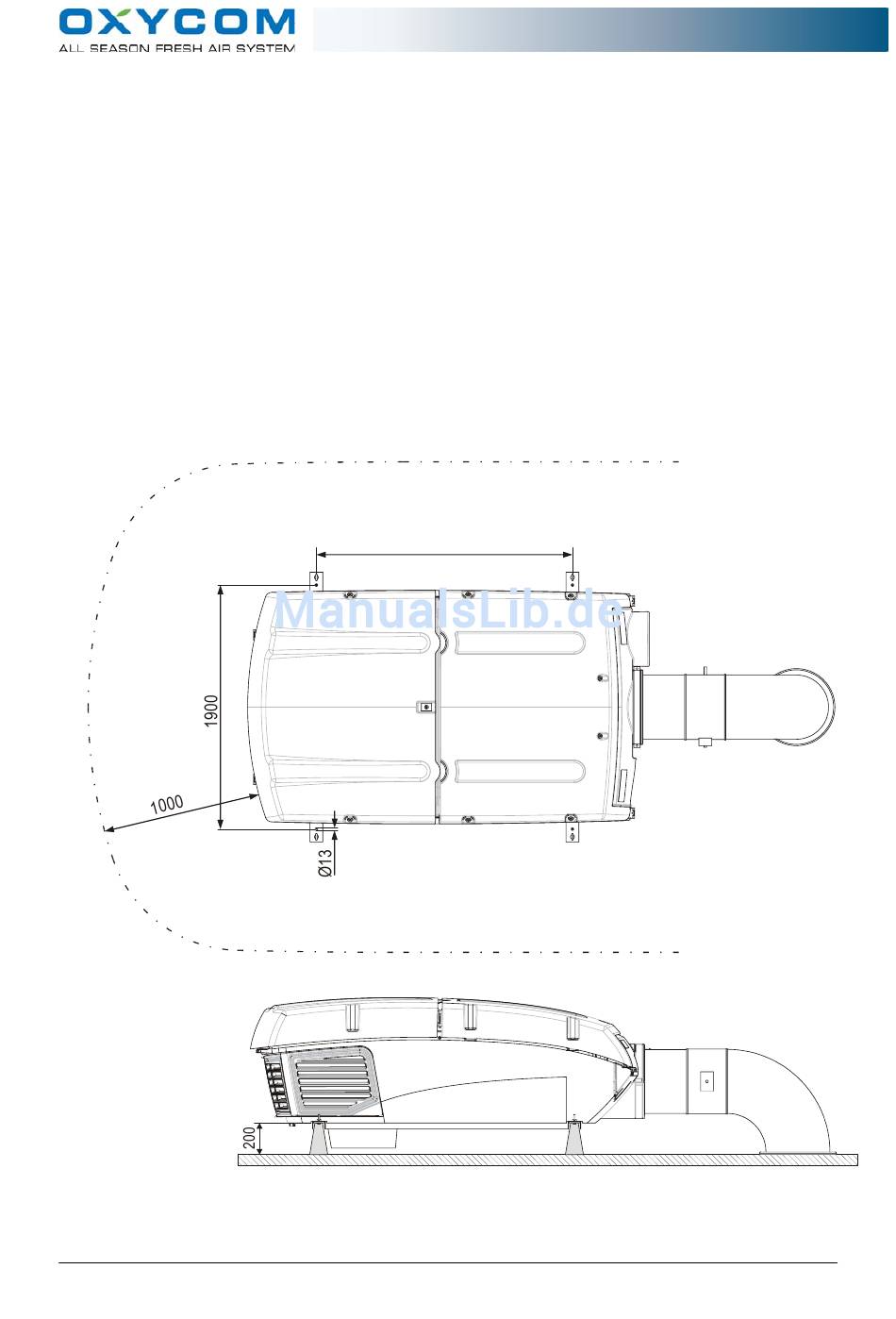

Figur 2.0:
der ROOFTOP3000 auf der Rahmen.
Installatiehandleiding ROOFTOP3000 en 3000 ER
-7-
