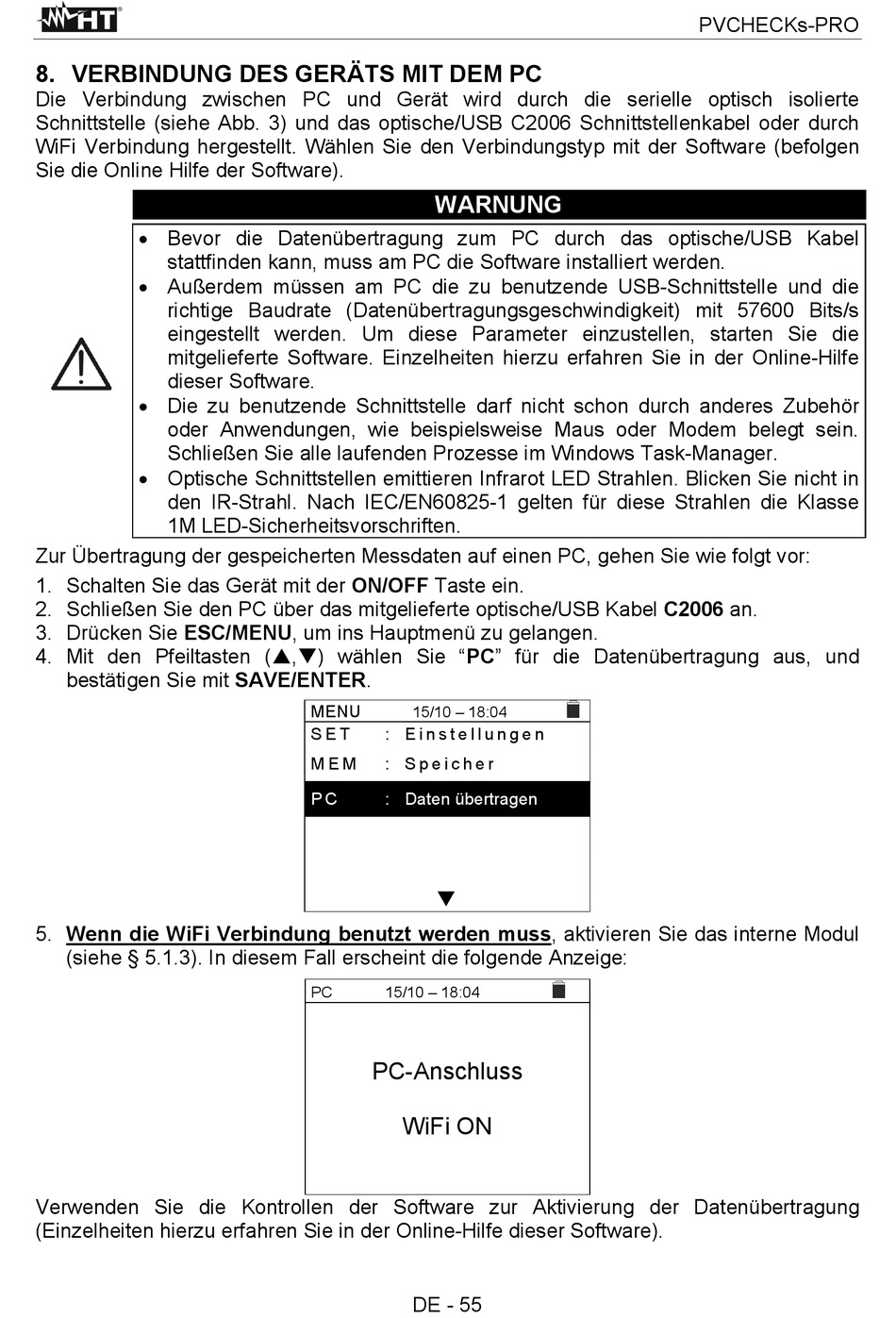

8. VERBINDUNG DES GERÄTS MIT DEM PC
Die Verbindung zwischen PC und Gerät wird durch die serielle optisch isolierte
Schnittstelle (siehe Abb. 3) und das optische/USB C2006 Schnittstellenkabel oder durch
WiFi Verbindung hergestellt. Wählen Sie den Verbindungstyp mit der Software (befolgen
Sie die Online Hilfe der Software).
Bevor die Datenübertragung zum PC durch das optische/USB Kabel
stattfinden kann, muss am PC die Software installiert werden.
Außerdem müssen am PC die zu benutzende USB-Schnittstelle und die
richtige Baudrate (Datenübertragungsgeschwindigkeit) mit 57600 Bits/s
eingestellt werden. Um diese Parameter einzustellen, starten Sie die
mitgelieferte Software. Einzelheiten hierzu erfahren Sie in der Online-Hilfe
dieser Software.
Die zu benutzende Schnittstelle darf nicht schon durch anderes Zubehör
oder Anwendungen, wie beispielsweise Maus oder Modem belegt sein.
Schließen Sie alle laufenden Prozesse im Windows Task-Manager.
Optische Schnittstellen emittieren Infrarot LED Strahlen. Blicken Sie nicht in
den IR-Strahl. Nach IEC/EN60825-1 gelten für diese Strahlen die Klasse
1M LED-Sicherheitsvorschriften.
Zur Übertragung der gespeicherten Messdaten auf einen PC, gehen Sie wie folgt vor:
1. Schalten Sie das Gerät mit der ON/OFF Taste ein.
2. Schließen Sie den PC über das mitgelieferte optische/USB Kabel C2006 an.
3. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen.
4. Mit den Pfeiltasten (,) wählen Sie "PC" für die Datenübertragung aus, und
bestätigen Sie mit SAVE/ENTER.
5. Wenn die WiFi Verbindung benutzt werden muss, aktivieren Sie das interne Modul
(siehe § 5.1.3). In diesem Fall erscheint die folgende Anzeige:
Verwenden Sie die Kontrollen der Software zur Aktivierung der Datenübertragung
(Einzelheiten hierzu erfahren Sie in der Online-Hilfe dieser Software).
WARNUNG
MENU
15/10 – 18:04
S E T
: E i n s t e l l u n g e n
M E M
: S p e i c h e r
P C
: Daten übertragen
PC
15/10 – 18:04
PC-Anschluss
WiFi ON
DE - 55
PVCHECKs-PRO
