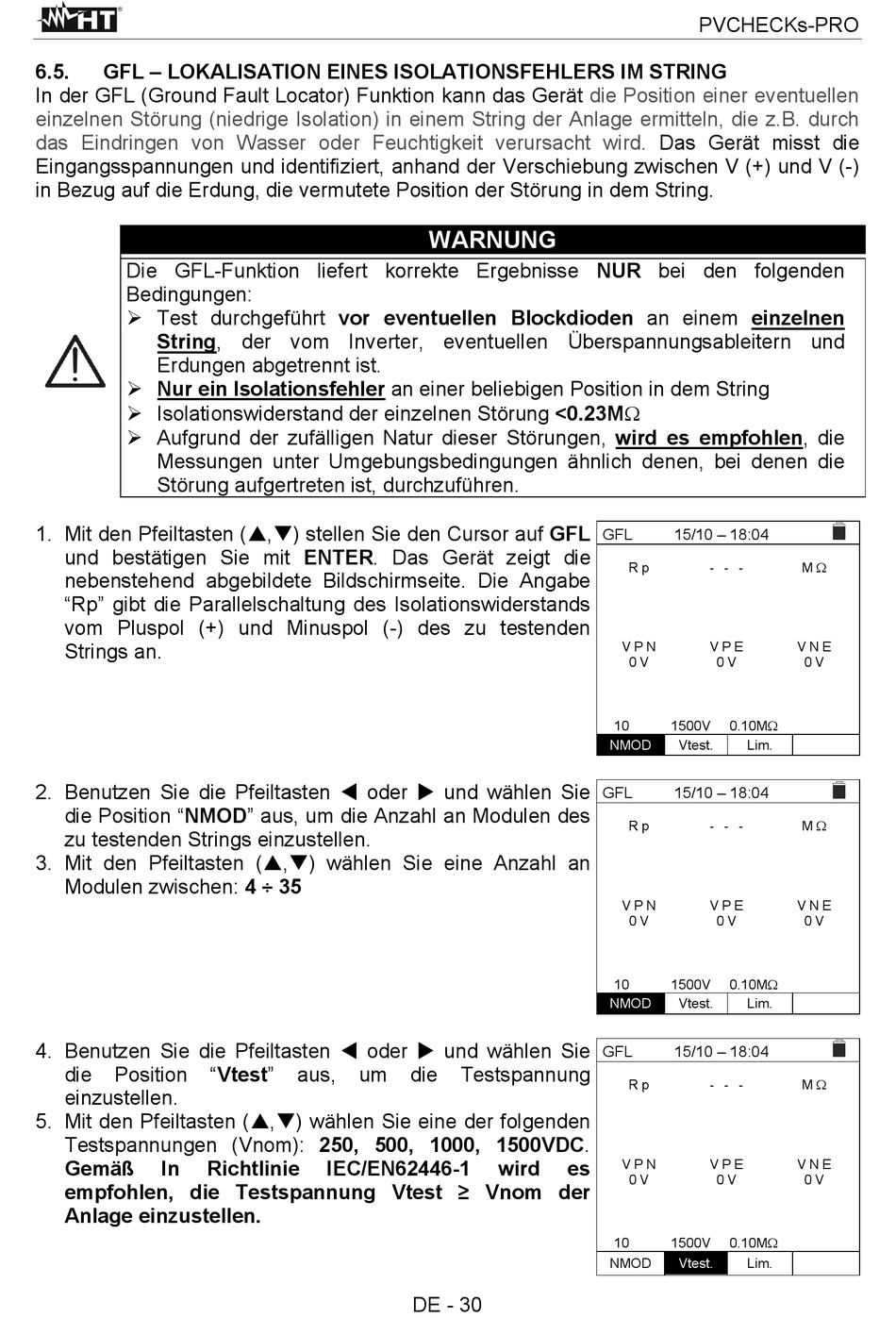

6.5.
GFL – LOKALISATION EINES ISOLATIONSFEHLERS IM STRING
In der GFL (Ground Fault Locator) Funktion kann das Gerät
einzelnen Störung (niedrige Isolation) in einem String der Anlage ermitteln, die z.B. durch
das Eindringen von Wasser oder Feuchtigkeit verursacht wird.
Eingangsspannungen und identifiziert, anhand der Verschiebung zwischen V (+) und V (-)
in Bezug auf die Erdung, die vermutete Position der Störung in dem String.
Die GFL-Funktion liefert korrekte Ergebnisse NUR bei den folgenden
Bedingungen:
Test durchgeführt vor eventuellen Blockdioden an einem einzelnen
String, der vom Inverter, eventuellen Überspannungsableitern und
Erdungen abgetrennt ist.
Nur ein Isolationsfehler an einer beliebigen Position in dem String
Isolationswiderstand der einzelnen Störung <0.23M
Aufgrund der zufälligen Natur dieser Störungen, wird es empfohlen, die
Messungen unter Umgebungsbedingungen ähnlich denen, bei denen die
Störung aufgertreten ist, durchzuführen.
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf GFL
und bestätigen Sie mit ENTER. Das Gerät zeigt die
nebenstehend abgebildete Bildschirmseite. Die Angabe
"Rp" gibt die Parallelschaltung des Isolationswiderstands
vom Pluspol (+) und Minuspol (-) des zu testenden
Strings an.
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "NMOD" aus, um die Anzahl an Modulen des
zu testenden Strings einzustellen.
3. Mit den Pfeiltasten (,) wählen Sie eine Anzahl an
Modulen zwischen: 4 ÷ 35
4. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
einzustellen.
5. Mit den Pfeiltasten (,) wählen Sie eine der folgenden
Testspannungen (Vnom): 250, 500, 1000, 1500VDC.
Gemäß
In
empfohlen, die Testspannung Vtest ≥ Vnom der
Anlage einzustellen.
"Vtest"
aus,
um
Richtlinie
IEC/EN62446-1
WARNUNG
die
Testspannung
wird
es
DE - 30
PVCHECKs-PRO
die Position einer eventuellen
Das Gerät misst die
GFL
15/10 – 18:04
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
GFL
15/10 – 18:04
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
GFL
15/10 – 18:04
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
M
V N E
0 V
M
V N E
0 V
M
V N E
0 V
