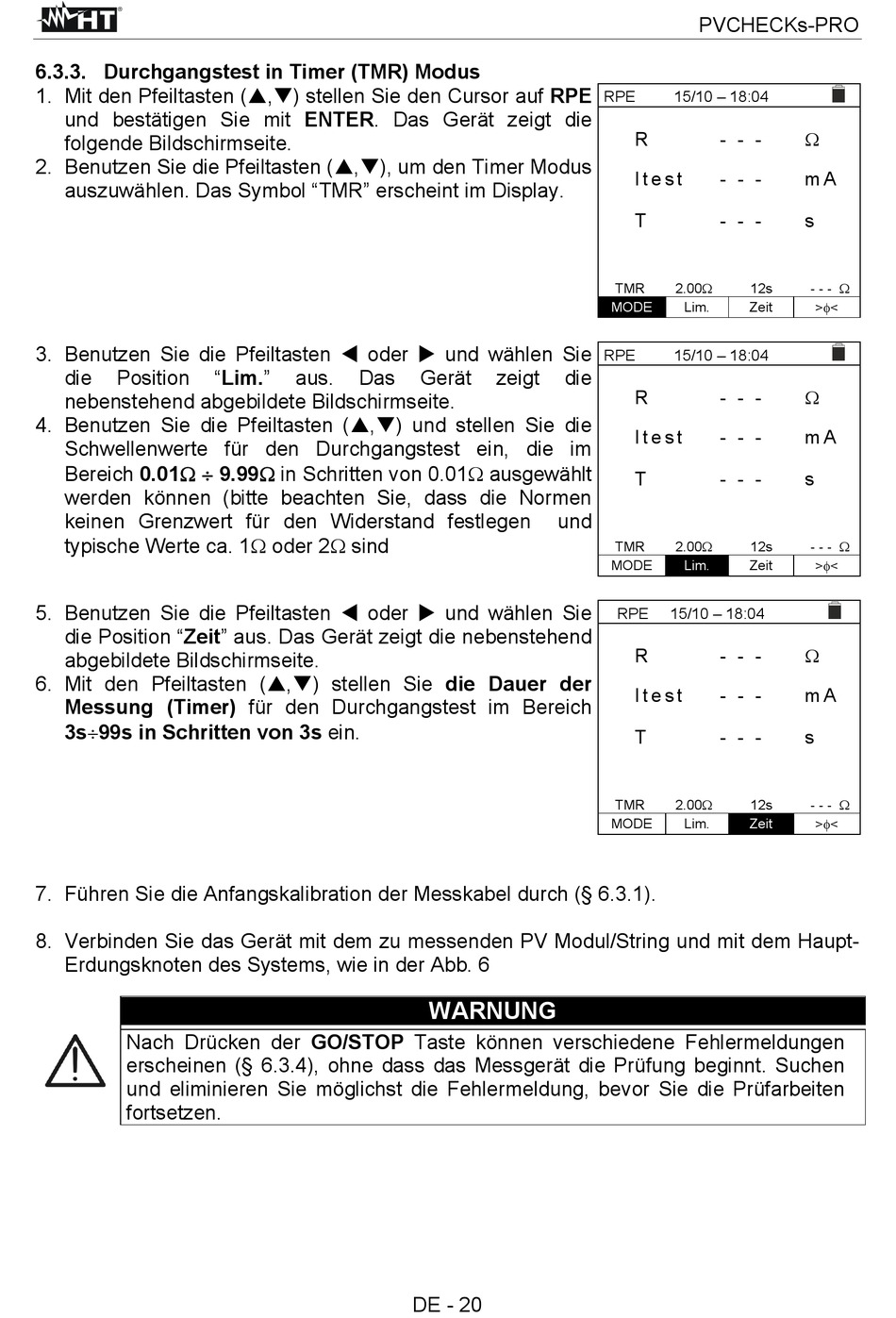

6.3.3. Durchgangstest in Timer (TMR) Modus

1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Gerät zeigt die
folgende Bildschirmseite.
2. Benutzen Sie die Pfeiltasten (,), um den Timer Modus
auszuwählen. Das Symbol "TMR" erscheint im Display.
3. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position
nebenstehend abgebildete Bildschirmseite.
4. Benutzen Sie die Pfeiltasten (,) und stellen Sie die
Schwellenwerte für den Durchgangstest ein, die im
Bereich 0.01  9.99 in Schritten von 0.01 ausgewählt
werden können (bitte beachten Sie, dass die Normen
keinen Grenzwert für den Widerstand festlegen
typische Werte ca. 1 oder 2 sind
5. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position "Zeit" aus. Das Gerät zeigt die nebenstehend
abgebildete Bildschirmseite.
6. Mit den Pfeiltasten (,) stellen Sie die Dauer der
Messung (Timer) für den Durchgangstest im Bereich
3s99s in Schritten von 3s ein.
7. Führen Sie die Anfangskalibration der Messkabel durch (§ 6.3.1).
8. Verbinden Sie das Gerät mit dem zu messenden PV Modul/String und mit dem Haupt-
Erdungsknoten des Systems, wie in der Abb. 6
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (§ 6.3.4), ohne dass das Messgerät die Prüfung beginnt. Suchen
und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die Prüfarbeiten
fortsetzen.
"Lim." aus. Das Gerät zeigt die
und
WARNUNG
DE - 20
PVCHECKs-PRO
RPE 15/10 – 18:04
R - - -
I t e s t - - -
T - - -
TMR 2.00 12s
MODE Lim. Zeit
RPE 15/10 – 18:04
R - - -
I t e s t - - -
T - - -
TMR 2.00 12s
MODE Lim. Zeit
RPE 15/10 – 18:04
R - - -
I t e s t - - -
T - - -
TMR 2.00 12s
MODE Lim. Zeit

m A
s
- - - 
><

m A
s
- - - 
><

m A
s
- - - 
><
