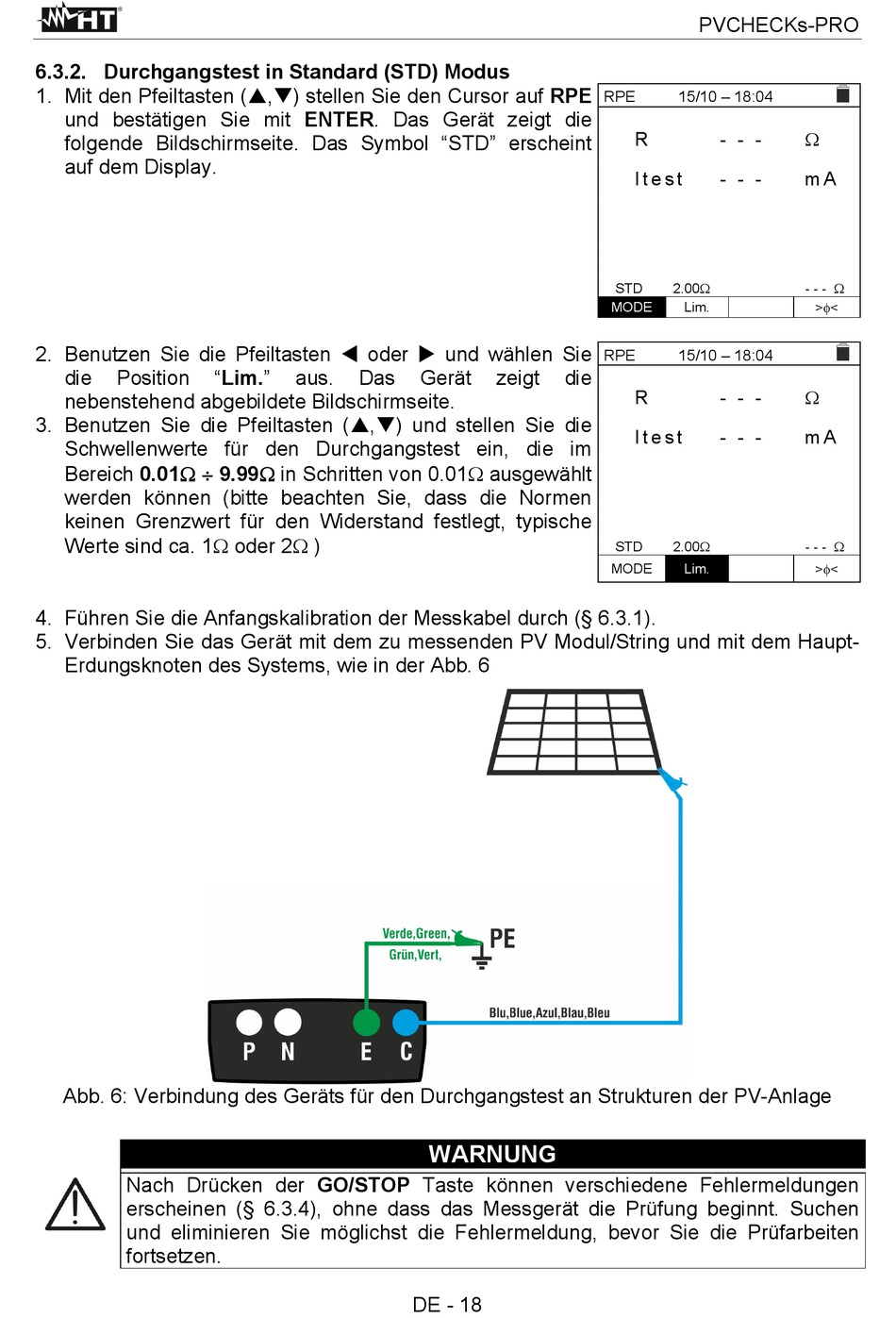

6.3.2. Durchgangstest in Standard (STD) Modus
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Gerät zeigt die
folgende Bildschirmseite. Das Symbol "STD" erscheint
auf dem Display.
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
nebenstehend abgebildete Bildschirmseite.
3. Benutzen Sie die Pfeiltasten (,) und stellen Sie die
Schwellenwerte für den Durchgangstest ein, die im
Bereich 0.01 9.99 in Schritten von 0.01 ausgewählt
werden können (bitte beachten Sie, dass die Normen
keinen Grenzwert für den Widerstand festlegt, typische
Werte sind ca. 1 oder 2 )
4. Führen Sie die Anfangskalibration der Messkabel durch (§ 6.3.1).
5. Verbinden Sie das Gerät mit dem zu messenden PV Modul/String und mit dem Haupt-
Erdungsknoten des Systems, wie in der Abb. 6
Abb. 6: Verbindung des Geräts für den Durchgangstest an Strukturen der PV-Anlage
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (§ 6.3.4), ohne dass das Messgerät die Prüfung beginnt. Suchen
und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die Prüfarbeiten
fortsetzen.
"Lim."
aus.
Das
Gerät
zeigt
die
WARNUNG
DE - 18
PVCHECKs-PRO
RPE
15/10 – 18:04
R
- - -
I t e s t
- - -
STD
2.00
MODE
Lim.
RPE
15/10 – 18:04
R
- - -
I t e s t
- - -
STD
2.00
MODE
Lim.
m A
- - -
><
m A
- - -
><
