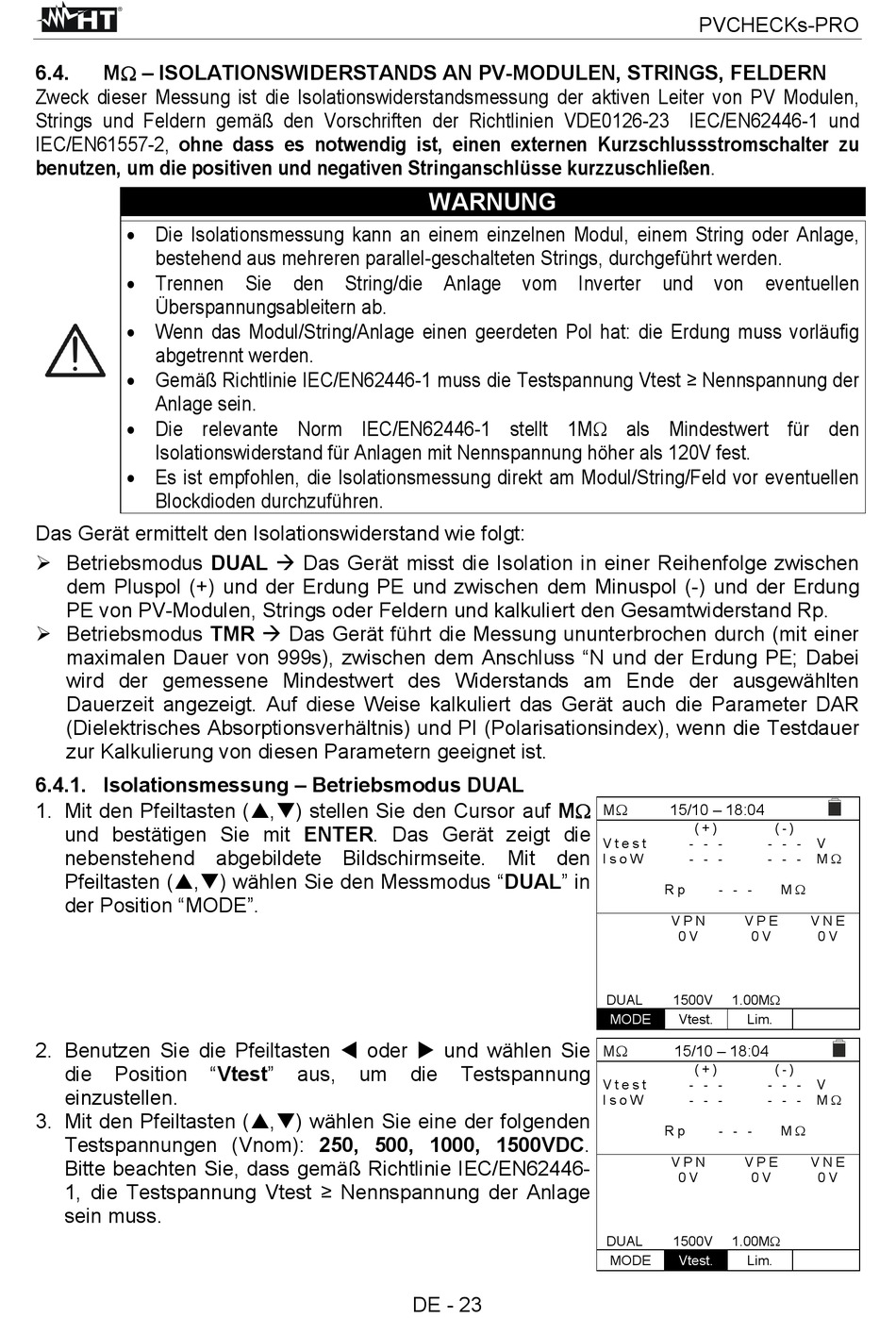

6.4.
M – ISOLATIONSWIDERSTANDS AN PV-MODULEN, STRINGS, FELDERN
Zweck dieser Messung ist die Isolationswiderstandsmessung der aktiven Leiter von PV Modulen,
Strings und Feldern gemäß den Vorschriften der Richtlinien VDE0126-23 IEC/EN62446-1 und
IEC/EN61557-2, ohne dass es notwendig ist, einen externen Kurzschlussstromschalter zu
benutzen, um die positiven und negativen Stringanschlüsse kurzzuschließen.
Die Isolationsmessung kann an einem einzelnen Modul, einem String oder Anlage,
bestehend aus mehreren parallel-geschalteten Strings, durchgeführt werden.
Trennen Sie den String/die Anlage vom Inverter und von eventuellen
Überspannungsableitern ab.
Wenn das Modul/String/Anlage einen geerdeten Pol hat: die Erdung muss vorläufig
abgetrennt werden.
Gemäß Richtlinie IEC/EN62446-1 muss die Testspannung Vtest ≥ Nennspannung der
Anlage sein.
Die relevante Norm IEC/EN62446-1 stellt 1M als Mindestwert für den
Isolationswiderstand für Anlagen mit Nennspannung höher als 120V fest.
Es ist empfohlen, die Isolationsmessung direkt am Modul/String/Feld vor eventuellen
Blockdioden durchzuführen.
Das Gerät ermittelt den Isolationswiderstand wie folgt:
Betriebsmodus DUAL Das Gerät misst die Isolation in einer Reihenfolge zwischen
dem Pluspol (+) und der Erdung PE und zwischen dem Minuspol (-) und der Erdung
PE von PV-Modulen, Strings oder Feldern und kalkuliert den Gesamtwiderstand Rp.
Betriebsmodus TMR Das Gerät führt die Messung ununterbrochen durch (mit einer
maximalen Dauer von 999s), zwischen dem Anschluss "N und der Erdung PE; Dabei
wird der gemessene Mindestwert des Widerstands am Ende der ausgewählten
Dauerzeit angezeigt. Auf diese Weise kalkuliert das Gerät auch die Parameter DAR
(Dielektrisches Absorptionsverhältnis) und PI (Polarisationsindex), wenn die Testdauer
zur Kalkulierung von diesen Parametern geeignet ist.
6.4.1. Isolationsmessung – Betriebsmodus DUAL
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf M
und bestätigen Sie mit ENTER. Das Gerät zeigt die
nebenstehend abgebildete Bildschirmseite. Mit den
Pfeiltasten (,) wählen Sie den Messmodus "DUAL" in
der Position "MODE".
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
einzustellen.
3. Mit den Pfeiltasten (,) wählen Sie eine der folgenden
Testspannungen (Vnom): 250, 500, 1000, 1500VDC.
Bitte beachten Sie, dass gemäß Richtlinie IEC/EN62446-
1, die Testspannung Vtest ≥ Nennspannung der Anlage
sein muss.
"Vtest"
aus,
um
WARNUNG
die
Testspannung
DE - 23
PVCHECKs-PRO
M
15/10 – 18:04
( + )
V t e s t
- - -
- - -
I s o W
- - -
- - -
R p
- - -
V P N
V P E
0 V
0 V
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
M
15/10 – 18:04
( + )
V t e s t
- - -
- - -
I s o W
- - -
- - -
R p
- - -
V P N
V P E
0 V
0 V
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
( - )
V
M
M
V N E
0 V
( - )
V
M
M
V N E
0 V
