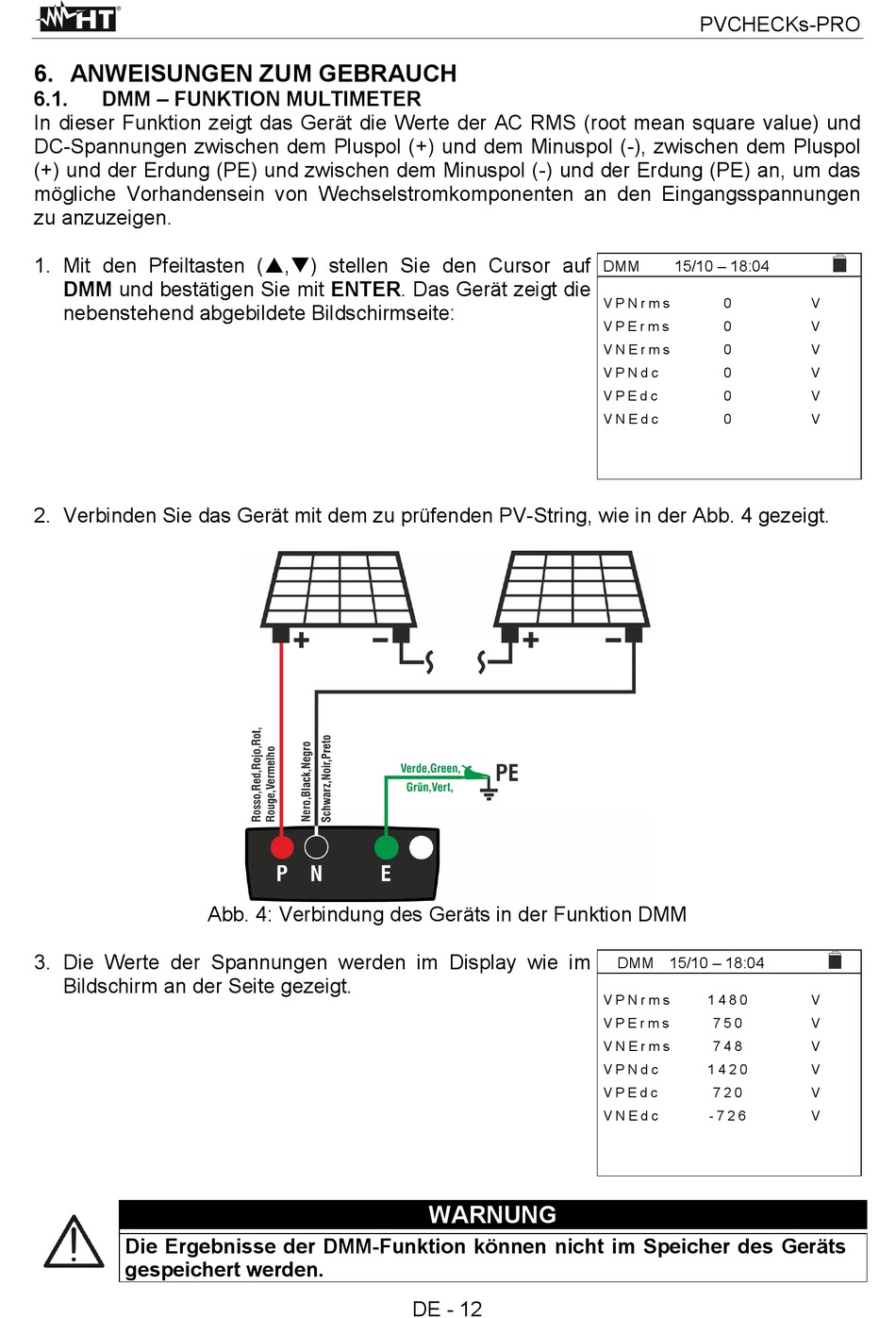

6. ANWEISUNGEN ZUM GEBRAUCH
6.1.
DMM – FUNKTION MULTIMETER
In dieser Funktion zeigt das Gerät die Werte der AC RMS (root mean square value) und
DC-Spannungen zwischen dem Pluspol (+) und dem Minuspol (-), zwischen dem Pluspol
(+) und der Erdung (PE) und zwischen dem Minuspol (-) und der Erdung (PE) an, um das
mögliche Vorhandensein von Wechselstromkomponenten an den Eingangsspannungen
zu anzuzeigen.
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf
DMM und bestätigen Sie mit ENTER. Das Gerät zeigt die
nebenstehend abgebildete Bildschirmseite:
2. Verbinden Sie das Gerät mit dem zu prüfenden PV-String, wie in der Abb. 4 gezeigt.
3. Die Werte der Spannungen werden im Display wie im
Bildschirm an der Seite gezeigt.
Die Ergebnisse der DMM-Funktion können nicht im Speicher des Geräts
gespeichert werden.
Abb. 4: Verbindung des Geräts in der Funktion DMM
WARNUNG
DE - 12
PVCHECKs-PRO
