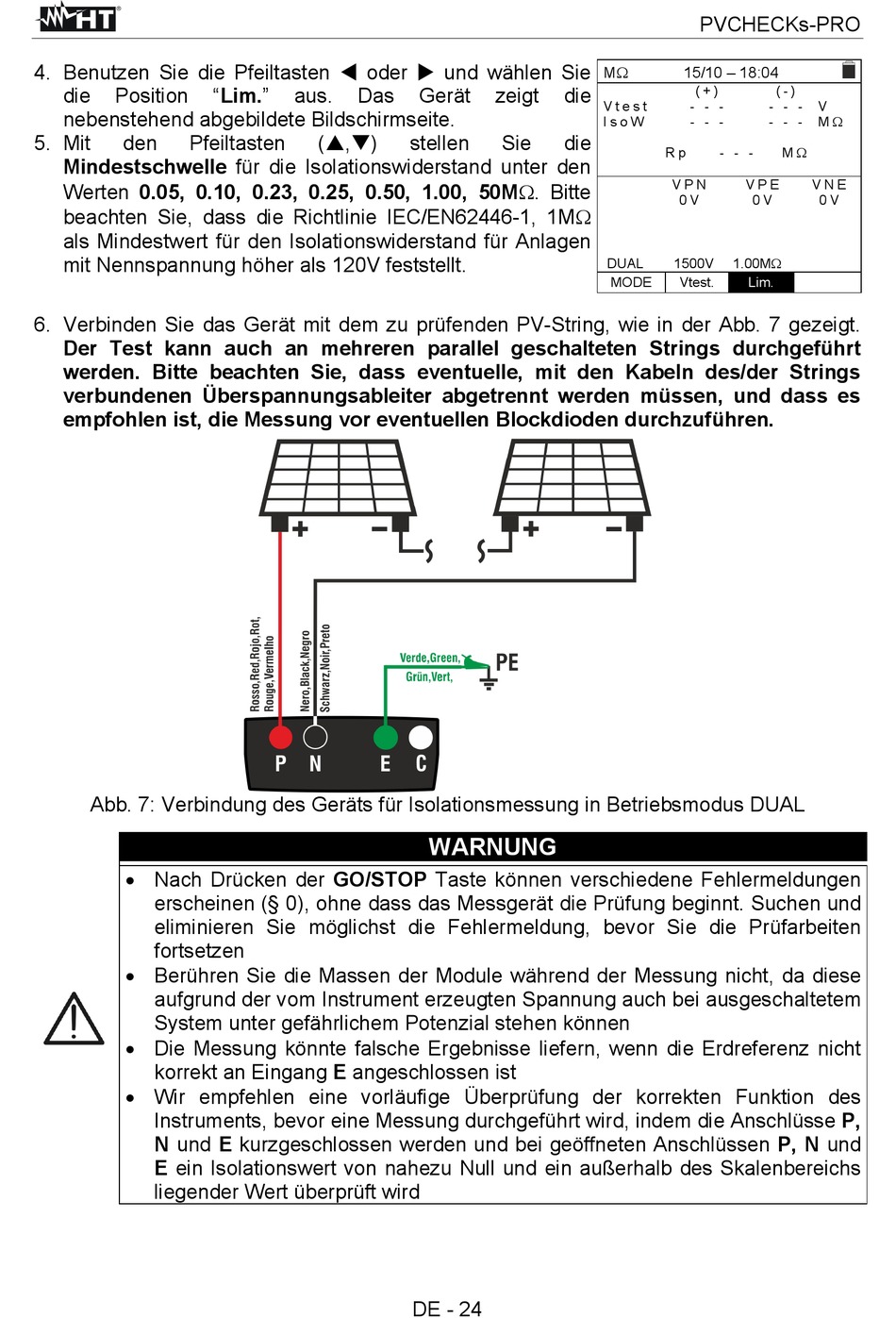

4. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
nebenstehend abgebildete Bildschirmseite.
5. Mit
den
Pfeiltasten
Mindestschwelle für die Isolationswiderstand unter den
Werten 0.05, 0.10, 0.23, 0.25, 0.50, 1.00, 50M. Bitte
beachten Sie, dass die Richtlinie IEC/EN62446-1, 1M
als Mindestwert für den Isolationswiderstand für Anlagen
mit Nennspannung höher als 120V feststellt.
6. Verbinden Sie das Gerät mit dem zu prüfenden PV-String, wie in der Abb. 7 gezeigt.
Der Test kann auch an mehreren parallel geschalteten Strings durchgeführt
werden. Bitte beachten Sie, dass eventuelle, mit den Kabeln des/der Strings
verbundenen Überspannungsableiter abgetrennt werden müssen, und dass es
empfohlen ist, die Messung vor eventuellen Blockdioden durchzuführen.
Abb. 7: Verbindung des Geräts für Isolationsmessung in Betriebsmodus DUAL
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (§ 0), ohne dass das Messgerät die Prüfung beginnt. Suchen und
eliminieren Sie möglichst die Fehlermeldung, bevor Sie die Prüfarbeiten
fortsetzen
Berühren Sie die Massen der Module während der Messung nicht, da diese
aufgrund der vom Instrument erzeugten Spannung auch bei ausgeschaltetem
System unter gefährlichem Potenzial stehen können
Die Messung könnte falsche Ergebnisse liefern, wenn die Erdreferenz nicht
korrekt an Eingang E angeschlossen ist
Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des
Instruments, bevor eine Messung durchgeführt wird, indem die Anschlüsse P,
N und E kurzgeschlossen werden und bei geöffneten Anschlüssen P, N und
E ein Isolationswert von nahezu Null und ein außerhalb des Skalenbereichs
liegender Wert überprüft wird
"Lim."
aus.
Das
(,)
Gerät
zeigt
die
stellen
Sie
die
WARNUNG
DE - 24
PVCHECKs-PRO
M
15/10 – 18:04
( + )
V t e s t
- - -
- - -
I s o W
- - -
- - -
R p
- - -
V P N
V P E
0 V
0 V
DUAL
1500V
1.00M
MODE
Vtest.
Lim.
( - )
V
M
M
V N E
0 V
