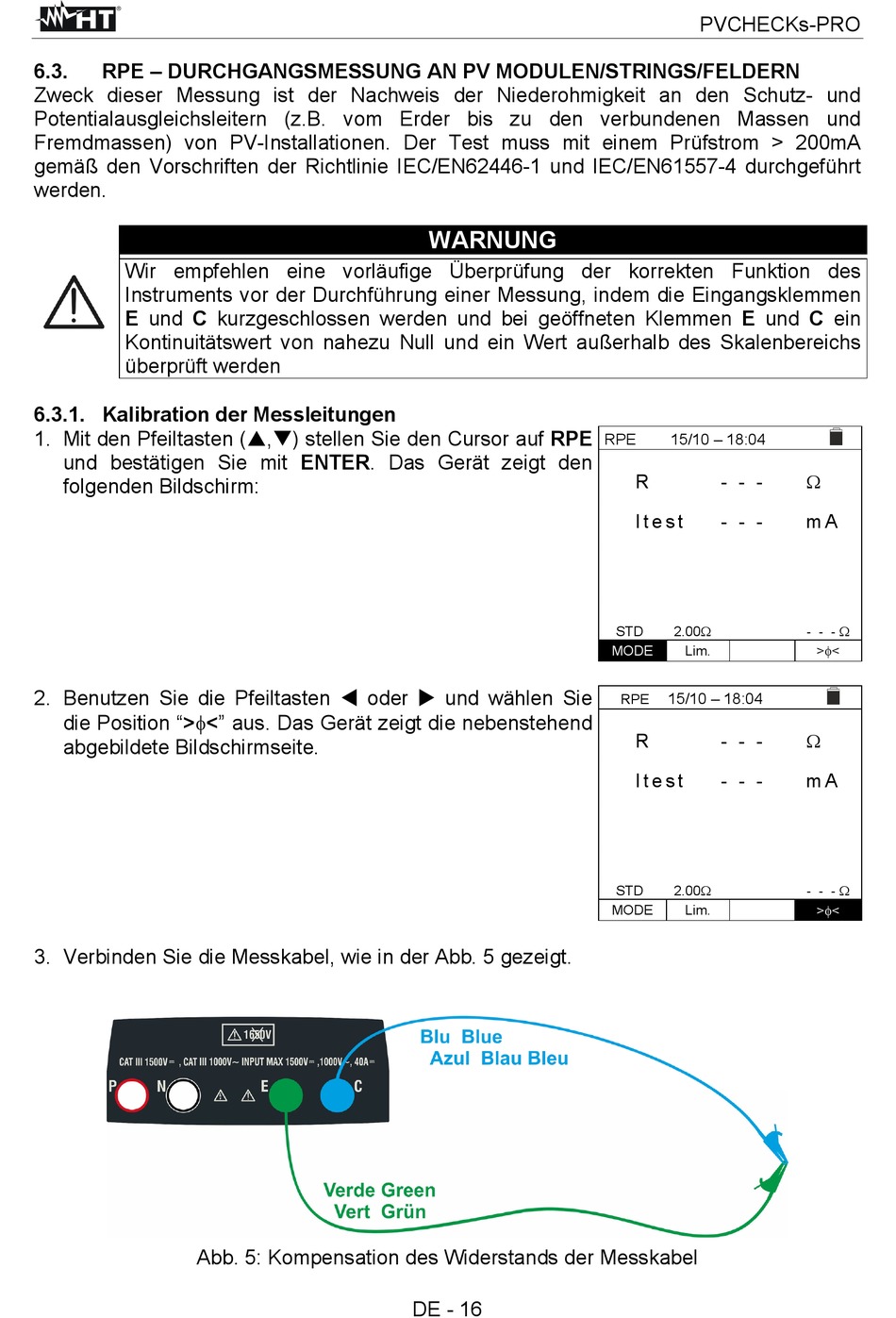

6.3.
RPE – DURCHGANGSMESSUNG AN PV MODULEN/STRINGS/FELDERN
Zweck dieser Messung ist der Nachweis der Niederohmigkeit an den Schutz- und
Potentialausgleichsleitern (z.B. vom Erder bis zu den verbundenen Massen und
Fremdmassen) von PV-Installationen. Der Test muss mit einem Prüfstrom > 200mA
gemäß den Vorschriften der Richtlinie IEC/EN62446-1 und IEC/EN61557-4 durchgeführt
werden.
Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des
Instruments vor der Durchführung einer Messung, indem die Eingangsklemmen
E und C kurzgeschlossen werden und bei geöffneten Klemmen E und C ein
Kontinuitätswert von nahezu Null und ein Wert außerhalb des Skalenbereichs
überprüft werden
6.3.1. Kalibration der Messleitungen
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Gerät zeigt den
folgenden Bildschirm:
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die Position "><" aus. Das Gerät zeigt die nebenstehend
abgebildete Bildschirmseite.
3. Verbinden Sie die Messkabel, wie in der Abb. 5 gezeigt.
Abb. 5: Kompensation des Widerstands der Messkabel
WARNUNG
DE - 16
PVCHECKs-PRO
RPE
15/10 – 18:04
R
- - -
I t e s t
- - -
STD
2.00
MODE
Lim.
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
STD
2.00
MODE
Lim.
m A
- - -
><
m A
- - -
><
