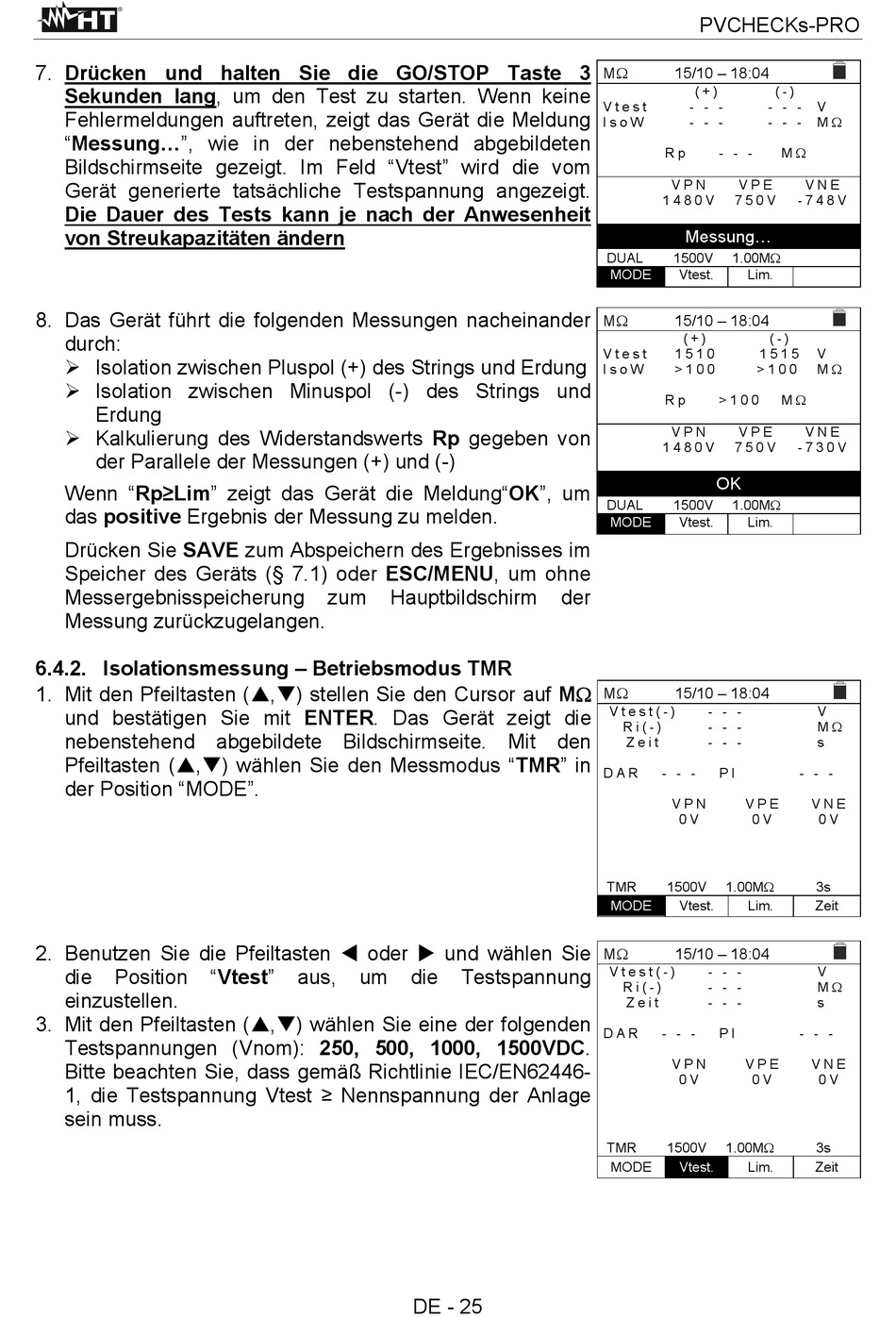

7. Drücken und halten Sie die GO/STOP Taste 3
Sekunden lang, um den Test zu starten. Wenn keine
Fehlermeldungen auftreten, zeigt das Gerät die Meldung
"Messung...", wie in der nebenstehend abgebildeten
Bildschirmseite gezeigt. Im Feld "Vtest" wird die vom
Gerät generierte tatsächliche Testspannung angezeigt.
Die Dauer des Tests kann je nach der Anwesenheit
von Streukapazitäten ändern
8. Das Gerät führt die folgenden Messungen nacheinander
durch:
Isolation zwischen Pluspol (+) des Strings und Erdung
Isolation zwischen Minuspol (-) des Strings und
Erdung
Kalkulierung des Widerstandswerts Rp gegeben von
der Parallele der Messungen (+) und (-)
Wenn "Rp≥Lim" zeigt das Gerät die Meldung"OK", um
das positive Ergebnis der Messung zu melden.
Drücken Sie SAVE zum Abspeichern des Ergebnisses im
Speicher des Geräts (§ 7.1) oder ESC/MENU, um ohne
Messergebnisspeicherung
Messung zurückzugelangen.
6.4.2. Isolationsmessung – Betriebsmodus TMR
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf M
und bestätigen Sie mit ENTER. Das Gerät zeigt die
nebenstehend abgebildete Bildschirmseite. Mit den
Pfeiltasten (,) wählen Sie den Messmodus "TMR" in
der Position "MODE".
2. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
einzustellen.
3. Mit den Pfeiltasten (,) wählen Sie eine der folgenden
Testspannungen (Vnom): 250, 500, 1000, 1500VDC.
Bitte beachten Sie, dass gemäß Richtlinie IEC/EN62446-
1, die Testspannung Vtest ≥ Nennspannung der Anlage
sein muss.
zum
"Vtest"
aus,
um
Hauptbildschirm
die
Testspannung
DE - 25
PVCHECKs-PRO
M
15/10 – 18:04
( + )
V t e s t
- - -
I s o W
- - -
R p
- - -
V P N
1 4 8 0 V
Messung...
DUAL
1500V
MODE
Vtest.
M
15/10 – 18:04
( + )
V t e s t
1 5 1 0
I s o W
> 1 0 0
R p
> 1 0 0
V P N
1 4 8 0 V
OK
DUAL
1500V
MODE
Vtest.
der
M
15/10 – 18:04
V t e s t ( - )
- - -
R i ( - )
- - -
Z e i t
- - -
D A R
- - -
P I
V P N
0 V
TMR
1500V
1.00M
MODE
Vtest.
M
15/10 – 18:04
V t e s t ( - )
- - -
R i ( - )
- - -
Z e i t
- - -
D A R
- - -
P I
V P N
0 V
TMR
1500V
1.00M
MODE
Vtest.
( - )
- - -
V
M
- - -
M
V P E
V N E
7 5 0 V
- 7 4 8 V
1.00M
Lim.
( - )
1 5 1 5
V
M
> 1 0 0
M
V P E
V N E
7 5 0 V
- 7 3 0 V
1.00M
Lim.
V
M
s
- - -
V P E
V N E
0 V
0 V
3s
Lim.
Zeit
V
M
s
- - -
V P E
V N E
0 V
0 V
3s
Lim.
Zeit
