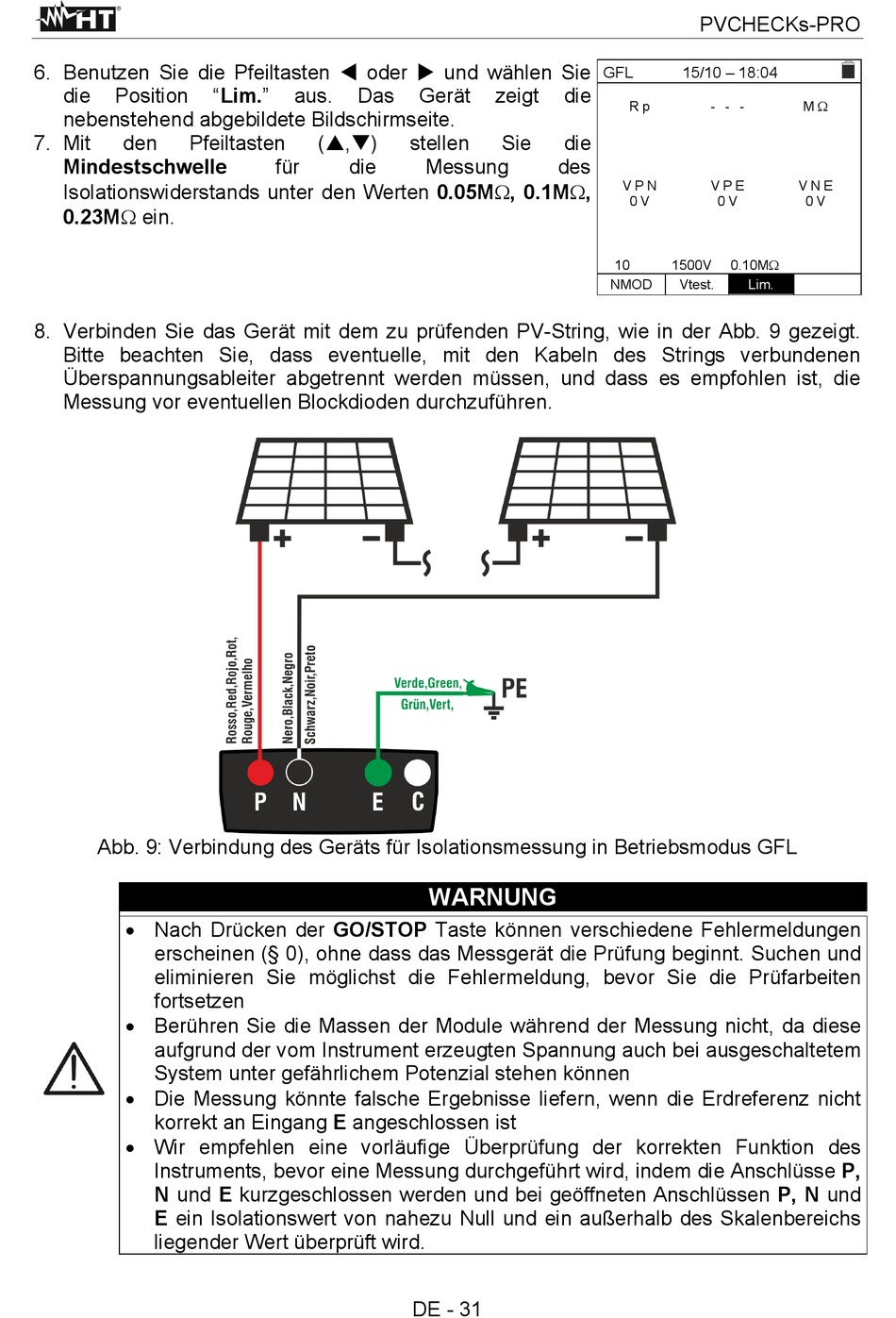

6. Benutzen Sie die Pfeiltasten oder und wählen Sie
die
Position
nebenstehend abgebildete Bildschirmseite.
7. Mit
den
Pfeiltasten
Mindestschwelle
Isolationswiderstands unter den Werten 0.05M, 0.1M,
0.23M ein.
8. Verbinden Sie das Gerät mit dem zu prüfenden PV-String, wie in der Abb. 9 gezeigt.
Bitte beachten Sie, dass eventuelle, mit den Kabeln des Strings verbundenen
Überspannungsableiter abgetrennt werden müssen, und dass es empfohlen ist, die
Messung vor eventuellen Blockdioden durchzuführen.
Abb. 9: Verbindung des Geräts für Isolationsmessung in Betriebsmodus GFL
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (§ 0), ohne dass das Messgerät die Prüfung beginnt. Suchen und
eliminieren Sie möglichst die Fehlermeldung, bevor Sie die Prüfarbeiten
fortsetzen
Berühren Sie die Massen der Module während der Messung nicht, da diese
aufgrund der vom Instrument erzeugten Spannung auch bei ausgeschaltetem
System unter gefährlichem Potenzial stehen können
Die Messung könnte falsche Ergebnisse liefern, wenn die Erdreferenz nicht
korrekt an Eingang E angeschlossen ist
Wir empfehlen eine vorläufige Überprüfung der korrekten Funktion des
Instruments, bevor eine Messung durchgeführt wird, indem die Anschlüsse P,
N und E kurzgeschlossen werden und bei geöffneten Anschlüssen P, N und
E ein Isolationswert von nahezu Null und ein außerhalb des Skalenbereichs
liegender Wert überprüft wird.
"Lim."
aus.
Das
(,)
für
die
Gerät
zeigt
die
stellen
Sie
die
Messung
des
WARNUNG
DE - 31
PVCHECKs-PRO
GFL
15/10 – 18:04
R p
- - -
V P N
V P E
0 V
0 V
10
1500V
0.10M
NMOD
Vtest.
Lim.
M
V N E
0 V
