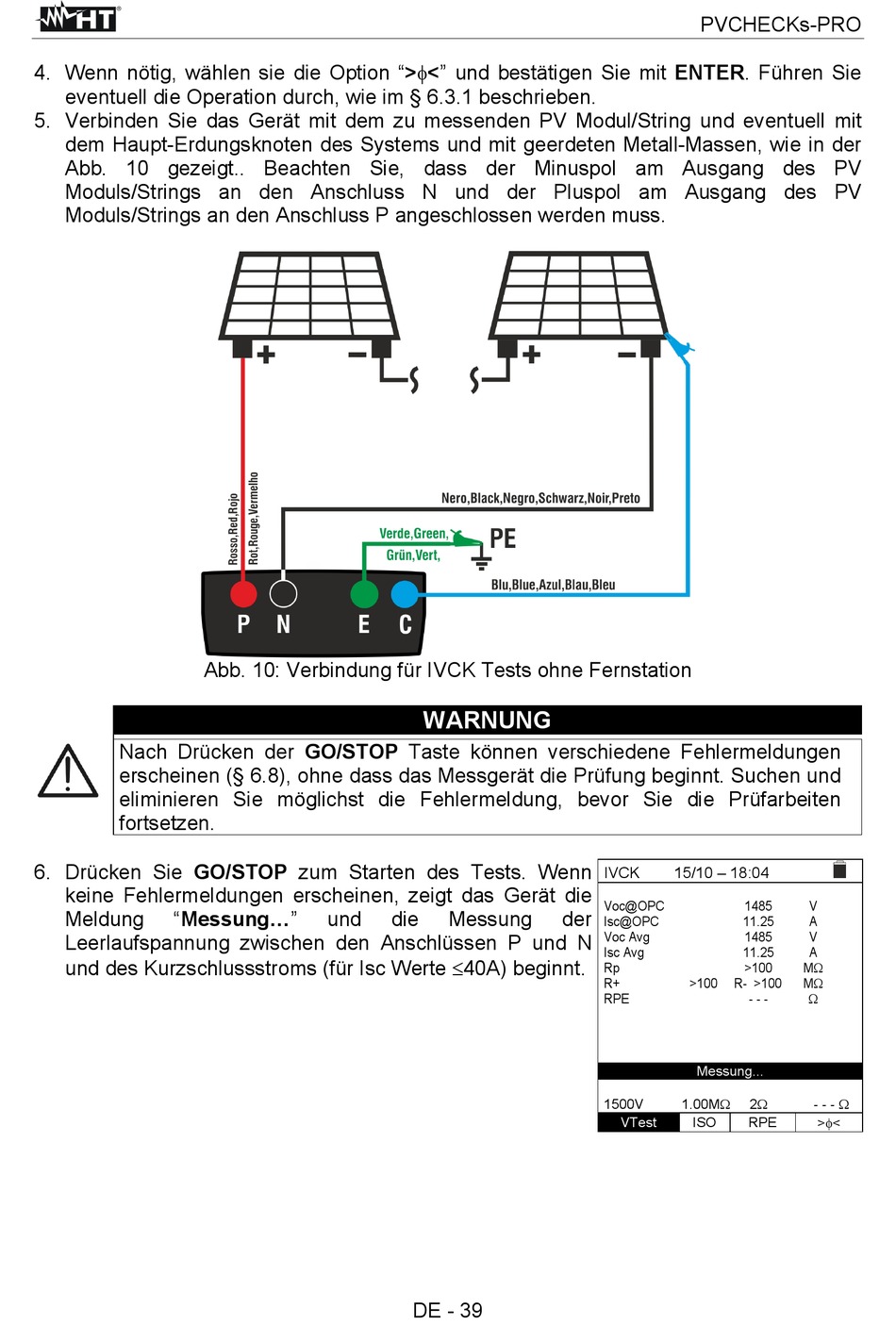

4. Wenn nötig, wählen sie die Option "><" und bestätigen Sie mit ENTER. Führen Sie
eventuell die Operation durch, wie im § 6.3.1 beschrieben.
5. Verbinden Sie das Gerät mit dem zu messenden PV Modul/String und eventuell mit
dem Haupt-Erdungsknoten des Systems und mit geerdeten Metall-Massen, wie in der
Abb. 10 gezeigt.. Beachten Sie, dass der Minuspol am Ausgang des PV
Moduls/Strings an den Anschluss N und der Pluspol am Ausgang des PV
Moduls/Strings an den Anschluss P angeschlossen werden muss.
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (§ 6.8), ohne dass das Messgerät die Prüfung beginnt. Suchen und
eliminieren Sie möglichst die Fehlermeldung, bevor Sie die Prüfarbeiten
fortsetzen.
6. Drücken Sie GO/STOP zum Starten des Tests. Wenn
keine Fehlermeldungen erscheinen, zeigt das Gerät die
Meldung
"Messung..."
Leerlaufspannung zwischen den Anschlüssen P und N
und des Kurzschlussstroms (für Isc Werte 40A) beginnt.
Abb. 10: Verbindung für IVCK Tests ohne Fernstation
und
WARNUNG
die
Messung
DE - 39
PVCHECKs-PRO
IVCK
15/10 – 18:04
Voc@OPC
der
Isc@OPC
Voc Avg
Isc Avg
Rp
R+
>100
RPE
Messung...
1500V
1.00M
VTest
ISO
1485
V
11.25
A
1485
V
11.25
A
>100
M
R- >100
M
- - -
- - -
2
RPE
><
