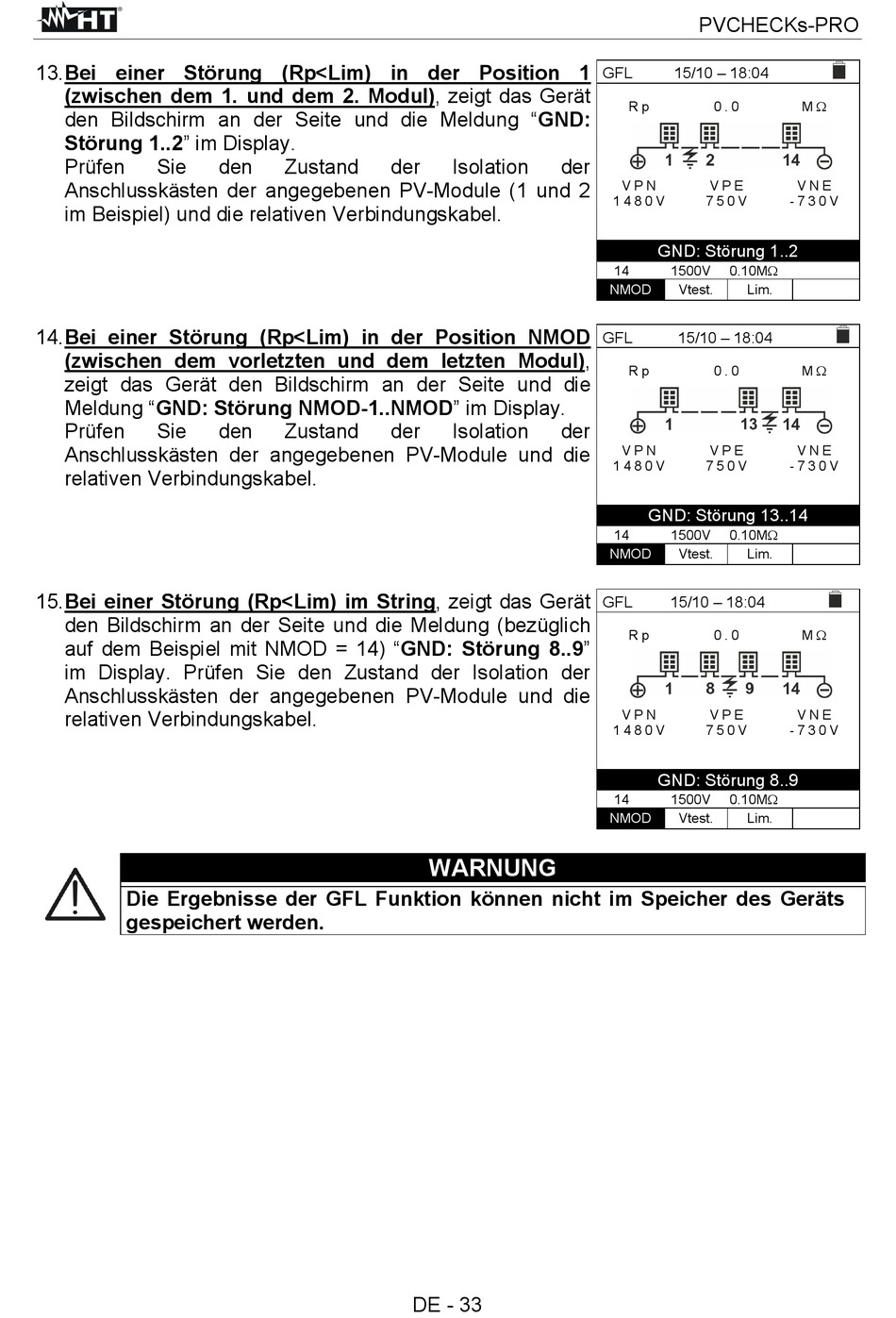

13. Bei einer Störung (Rp<Lim) in der Position 1
(zwischen dem 1. und dem 2. Modul), zeigt das Gerät
den Bildschirm an der Seite und die Meldung "GND:
Störung 1..2" im Display.
Prüfen
Sie
Anschlusskästen der angegebenen PV-Module (1 und 2
im Beispiel) und die relativen Verbindungskabel.
14. Bei einer Störung (Rp<Lim) in der Position NMOD
(zwischen dem vorletzten und dem letzten Modul),
zeigt das Gerät den Bildschirm an der Seite und die
Meldung "GND: Störung NMOD-1..NMOD" im Display.
Prüfen
Sie
Anschlusskästen der angegebenen PV-Module und die
relativen Verbindungskabel.
15. Bei einer Störung (Rp<Lim) im String, zeigt das Gerät
den Bildschirm an der Seite und die Meldung (bezüglich
auf dem Beispiel mit NMOD = 14) "GND: Störung 8..9"
im Display. Prüfen Sie den Zustand der Isolation der
Anschlusskästen der angegebenen PV-Module und die
relativen Verbindungskabel.
Die Ergebnisse der GFL Funktion können nicht im Speicher des Geräts
gespeichert werden.
den
Zustand
den
Zustand
der
Isolation
der
Isolation
