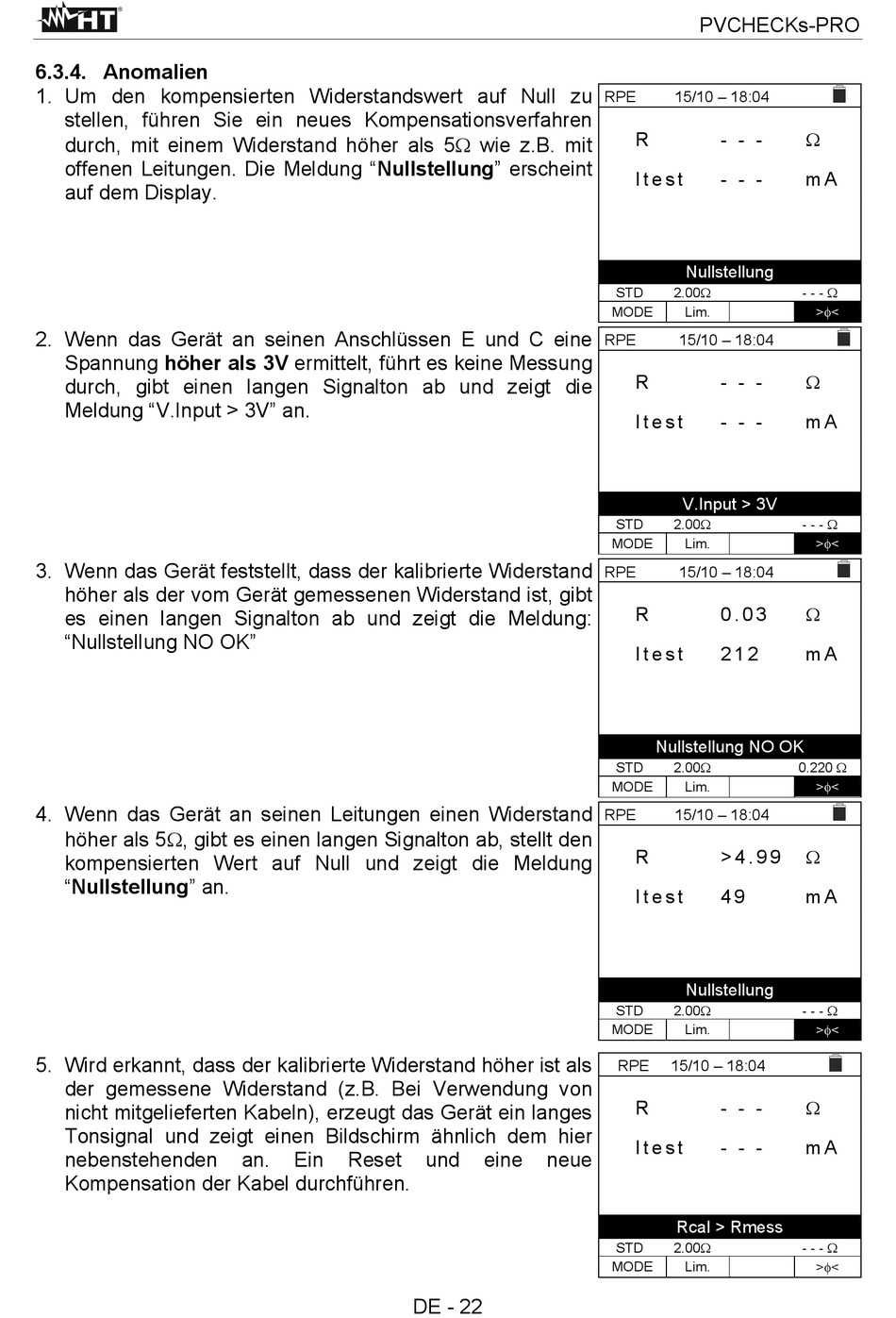

6.3.4. Anomalien
1. Um den kompensierten Widerstandswert auf Null zu
stellen, führen Sie ein neues Kompensationsverfahren
durch, mit einem Widerstand höher als 5 wie z.B. mit
offenen Leitungen. Die Meldung "Nullstellung" erscheint
auf dem Display.
2. Wenn das Gerät an seinen Anschlüssen E und C eine
Spannung höher als 3V ermittelt, führt es keine Messung
durch, gibt einen langen Signalton ab und zeigt die
Meldung "V.Input > 3V" an.
3. Wenn das Gerät feststellt, dass der kalibrierte Widerstand
höher als der vom Gerät gemessenen Widerstand ist, gibt
es einen langen Signalton ab und zeigt die Meldung:
"Nullstellung NO OK"
4. Wenn das Gerät an seinen Leitungen einen Widerstand
höher als 5, gibt es einen langen Signalton ab, stellt den
kompensierten Wert auf Null und zeigt die Meldung
"Nullstellung" an.
5. Wird erkannt, dass der kalibrierte Widerstand höher ist als
der gemessene Widerstand (z.B. Bei Verwendung von
nicht mitgelieferten Kabeln), erzeugt das Gerät ein langes
Tonsignal und zeigt einen Bildschirm ähnlich dem hier
nebenstehenden
Kompensation der Kabel durchführen.
an.
Ein
Reset
und
eine
neue
DE - 22
PVCHECKs-PRO
RPE
15/10 – 18:04
R
- - -
I t e s t
- - -
Nullstellung
STD
2.00
MODE
Lim.
RPE
15/10 – 18:04
R
- - -
I t e s t
- - -
V.Input > 3V
STD
2.00
MODE
Lim.
RPE
15/10 – 18:04
R
0 . 0 3
I t e s t
2 1 2
Nullstellung NO OK
STD
2.00
MODE
Lim.
RPE
15/10 – 18:04
R
> 4 . 9 9
I t e s t
4 9
Nullstellung
STD
2.00
MODE
Lim.
RPE
15/10 – 18:04
R
- - -
I t e s t
- - -
Rcal > Rmess
STD
2.00
MODE
Lim.
m A
- - -
><
m A
- - -
><
m A
0.220
><
m A
- - -
><
m A
- - -
><
