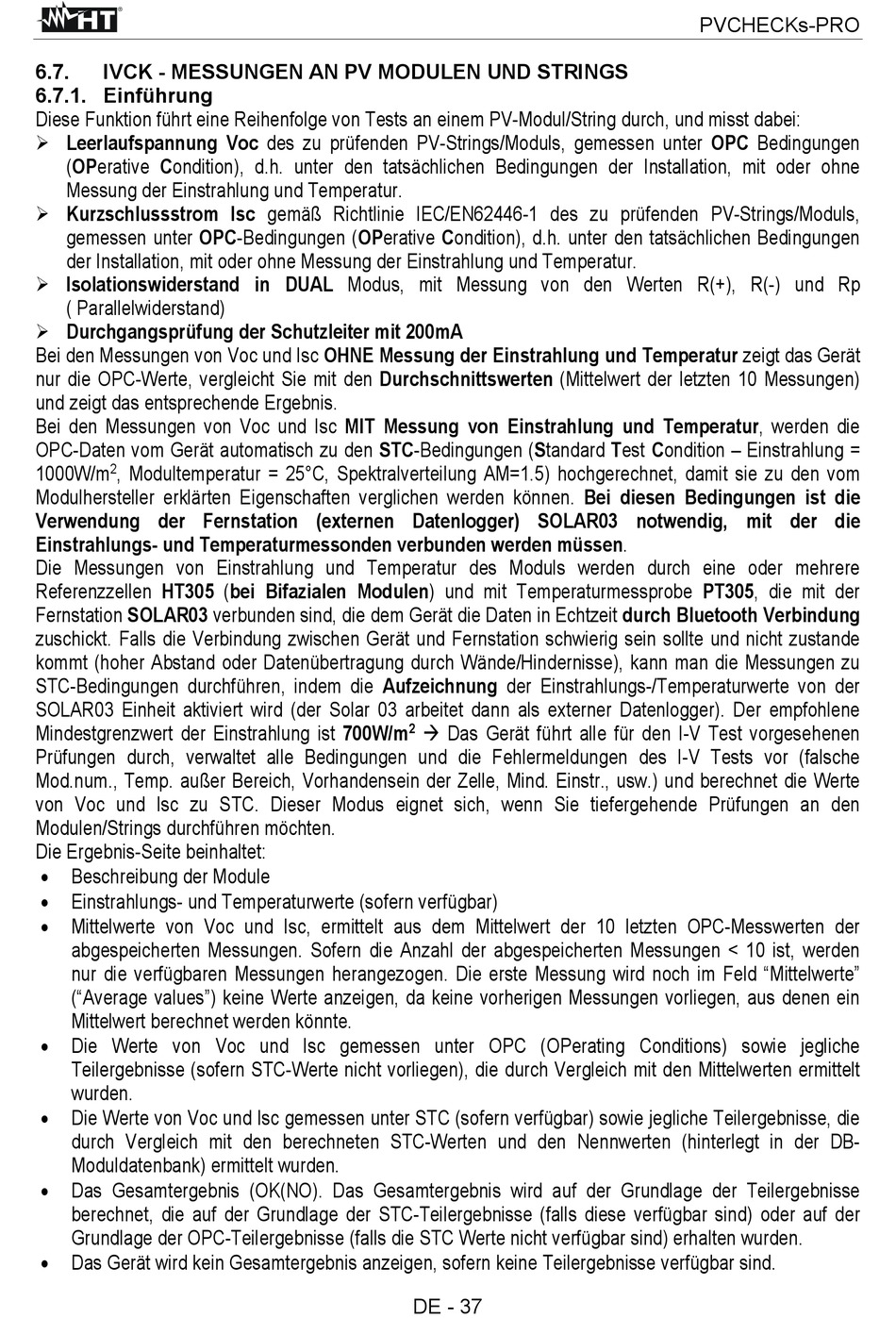

6.7.
IVCK - MESSUNGEN AN PV MODULEN UND STRINGS
6.7.1. Einführung
Diese Funktion führt eine Reihenfolge von Tests an einem PV-Modul/String durch, und misst dabei:
Leerlaufspannung Voc des zu prüfenden PV-Strings/Moduls, gemessen unter OPC Bedingungen
(OPerative Condition), d.h. unter den tatsächlichen Bedingungen der Installation, mit oder ohne
Messung der Einstrahlung und Temperatur.
Kurzschlussstrom Isc gemäß Richtlinie IEC/EN62446-1 des zu prüfenden PV-Strings/Moduls,
gemessen unter OPC-Bedingungen (OPerative Condition), d.h. unter den tatsächlichen Bedingungen
der Installation, mit oder ohne Messung der Einstrahlung und Temperatur.
Isolationswiderstand in DUAL Modus, mit Messung von den Werten R(+), R(-) und Rp
( Parallelwiderstand)
Durchgangsprüfung der Schutzleiter mit 200mA
Bei den Messungen von Voc und Isc OHNE Messung der Einstrahlung und Temperatur zeigt das Gerät
nur die OPC-Werte, vergleicht Sie mit den Durchschnittswerten (Mittelwert der letzten 10 Messungen)
und zeigt das entsprechende Ergebnis.
Bei den Messungen von Voc und Isc MIT Messung von Einstrahlung und Temperatur, werden die
OPC-Daten vom Gerät automatisch zu den STC-Bedingungen (Standard Test Condition – Einstrahlung =
2
1000W/m
, Modultemperatur = 25°C, Spektralverteilung AM=1.5) hochgerechnet, damit sie zu den vom
Modulhersteller erklärten Eigenschaften verglichen werden können. Bei diesen Bedingungen ist die
Verwendung der Fernstation (externen Datenlogger) SOLAR03 notwendig, mit der die
Einstrahlungs- und Temperaturmessonden verbunden werden müssen.
Die Messungen von Einstrahlung und Temperatur des Moduls werden durch eine oder mehrere
Referenzzellen HT305 (bei Bifazialen Modulen) und mit Temperaturmessprobe PT305, die mit der
Fernstation SOLAR03 verbunden sind, die dem Gerät die Daten in Echtzeit durch Bluetooth Verbindung
zuschickt. Falls die Verbindung zwischen Gerät und Fernstation schwierig sein sollte und nicht zustande
kommt (hoher Abstand oder Datenübertragung durch Wände/Hindernisse), kann man die Messungen zu
STC-Bedingungen durchführen, indem die Aufzeichnung der Einstrahlungs-/Temperaturwerte von der
SOLAR03 Einheit aktiviert wird (der Solar 03 arbeitet dann als externer Datenlogger). Der empfohlene
Mindestgrenzwert der Einstrahlung ist 700W/m
Prüfungen durch, verwaltet alle Bedingungen und die Fehlermeldungen des I-V Tests vor (falsche
Mod.num., Temp. außer Bereich, Vorhandensein der Zelle, Mind. Einstr., usw.) und berechnet die Werte
von Voc und Isc zu STC. Dieser Modus eignet sich, wenn Sie tiefergehende Prüfungen an den
Modulen/Strings durchführen möchten.
Die Ergebnis-Seite beinhaltet:
Beschreibung der Module
Einstrahlungs- und Temperaturwerte (sofern verfügbar)
Mittelwerte von Voc und Isc, ermittelt aus dem Mittelwert der 10 letzten OPC-Messwerten der
abgespeicherten Messungen. Sofern die Anzahl der abgespeicherten Messungen < 10 ist, werden
nur die verfügbaren Messungen herangezogen. Die erste Messung wird noch im Feld "Mittelwerte"
("Average values") keine Werte anzeigen, da keine vorherigen Messungen vorliegen, aus denen ein
Mittelwert berechnet werden könnte.
Die Werte von Voc und Isc gemessen unter OPC (OPerating Conditions) sowie jegliche
Teilergebnisse (sofern STC-Werte nicht vorliegen), die durch Vergleich mit den Mittelwerten ermittelt
wurden.
Die Werte von Voc und Isc gemessen unter STC (sofern verfügbar) sowie jegliche Teilergebnisse, die
durch Vergleich mit den berechneten STC-Werten und den Nennwerten (hinterlegt in der DB-
Moduldatenbank) ermittelt wurden.
Das Gesamtergebnis (OK(NO). Das Gesamtergebnis wird auf der Grundlage der Teilergebnisse
berechnet, die auf der Grundlage der STC-Teilergebnisse (falls diese verfügbar sind) oder auf der
Grundlage der OPC-Teilergebnisse (falls die STC Werte nicht verfügbar sind) erhalten wurden.
Das Gerät wird kein Gesamtergebnis anzeigen, sofern keine Teilergebnisse verfügbar sind.
2
Das Gerät führt alle für den I-V Test vorgesehenen
DE - 37
PVCHECKs-PRO
