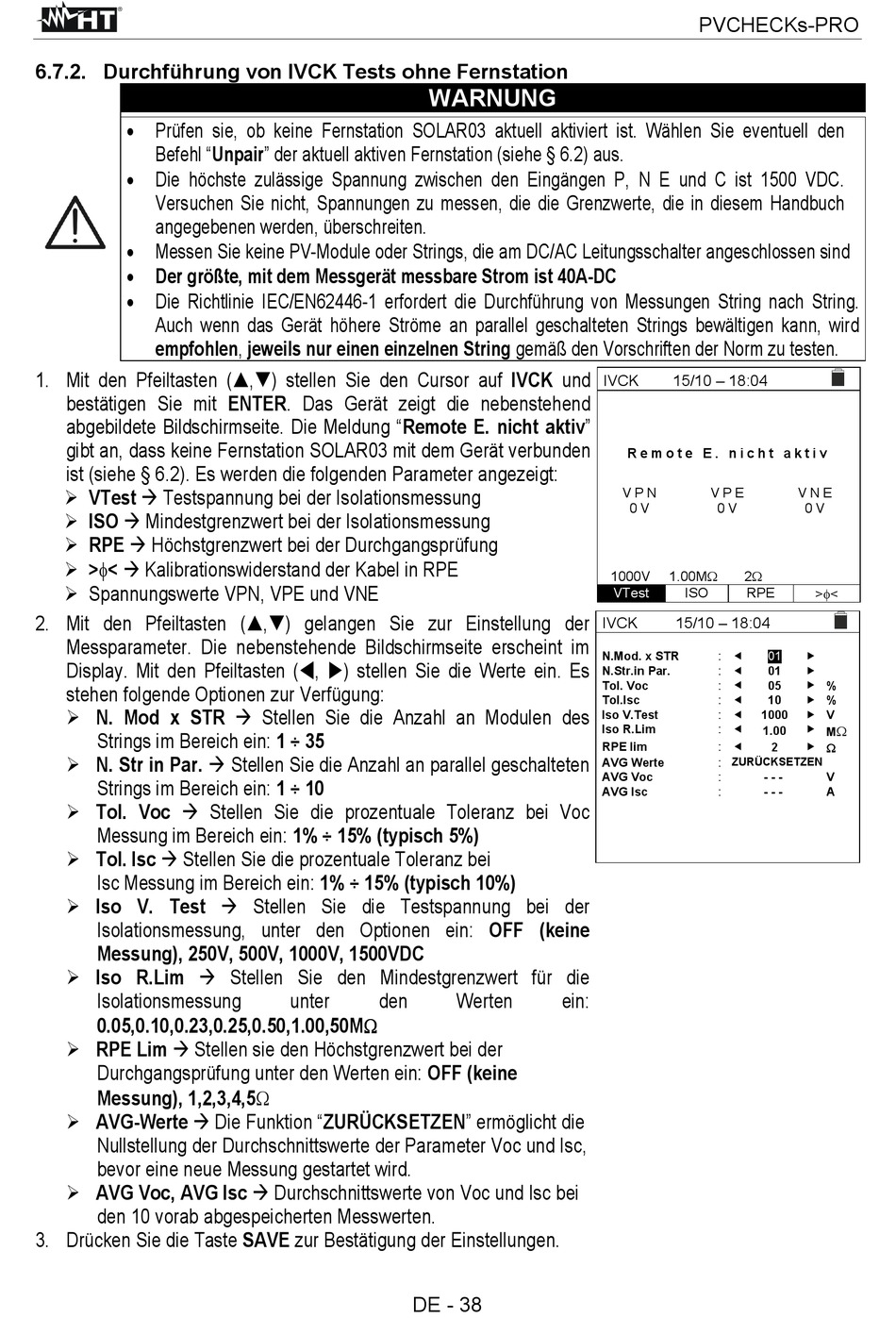

6.7.2. Durchführung von IVCK Tests ohne Fernstation
Prüfen sie, ob keine Fernstation SOLAR03 aktuell aktiviert ist. Wählen Sie eventuell den
Befehl "Unpair" der aktuell aktiven Fernstation (siehe § 6.2) aus.
Die höchste zulässige Spannung zwischen den Eingängen P, N E und C ist 1500 VDC.
Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten.
Messen Sie keine PV-Module oder Strings, die am DC/AC Leitungsschalter angeschlossen sind
Der größte, mit dem Messgerät messbare Strom ist 40A-DC
Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen String nach String.
Auch wenn das Gerät höhere Ströme an parallel geschalteten Strings bewältigen kann, wird
empfohlen, jeweils nur einen einzelnen String gemäß den Vorschriften der Norm zu testen.
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf IVCK und
bestätigen Sie mit ENTER. Das Gerät zeigt die nebenstehend
abgebildete Bildschirmseite. Die Meldung "Remote E. nicht aktiv"
gibt an, dass keine Fernstation SOLAR03 mit dem Gerät verbunden
ist (siehe § 6.2). Es werden die folgenden Parameter angezeigt:
VTest Testspannung bei der Isolationsmessung
ISO Mindestgrenzwert bei der Isolationsmessung
RPE Höchstgrenzwert bei der Durchgangsprüfung
>< Kalibrationswiderstand der Kabel in RPE
Spannungswerte VPN, VPE und VNE
2. Mit den Pfeiltasten (,) gelangen Sie zur Einstellung der
Messparameter. Die nebenstehende Bildschirmseite erscheint im
Display. Mit den Pfeiltasten (, ) stellen Sie die Werte ein. Es
stehen folgende Optionen zur Verfügung:
N. Mod x STR Stellen Sie die Anzahl an Modulen des
Strings im Bereich ein: 1 ÷ 35
N. Str in Par. Stellen Sie die Anzahl an parallel geschalteten
Strings im Bereich ein: 1 ÷ 10
Tol. Voc Stellen Sie die prozentuale Toleranz bei Voc
Messung im Bereich ein: 1% ÷ 15% (typisch 5%)
Tol. Isc Stellen Sie die prozentuale Toleranz bei
Isc Messung im Bereich ein: 1% ÷ 15% (typisch 10%)
Iso V. Test Stellen Sie die Testspannung bei der
Isolationsmessung, unter den Optionen ein: OFF (keine
Messung), 250V, 500V, 1000V, 1500VDC
Iso R.Lim Stellen Sie den Mindestgrenzwert für die
Isolationsmessung
0.05,0.10,0.23,0.25,0.50,1.00,50M
RPE Lim Stellen sie den Höchstgrenzwert bei der
Durchgangsprüfung unter den Werten ein: OFF (keine
Messung), 1,2,3,4,5
AVG-Werte Die Funktion "ZURÜCKSETZEN" ermöglicht die
Nullstellung der Durchschnittswerte der Parameter Voc und Isc,
bevor eine neue Messung gestartet wird.
AVG Voc, AVG Isc Durchschnittswerte von Voc und Isc bei
den 10 vorab abgespeicherten Messwerten.
3. Drücken Sie die Taste SAVE zur Bestätigung der Einstellungen.
WARNUNG
unter
den
Werten
DE - 38
PVCHECKs-PRO
IVCK
15/10 – 18:04
R e m o t e E . n i c h t a k t i v
V P N
V P E
0 V
0 V
1000V
1.00M
VTest
ISO
IVCK
15/10 – 18:04
N.Mod. x STR
:
N.Str.in Par.
:
Tol. Voc
:
Tol.Isc
:
Iso V.Test
:
Iso R.Lim
:
RPE lim
:
AVG Werte
:
AVG Voc
:
AVG Isc
:
ein:
V N E
0 V
2
RPE
><
01
01
05
%
10
%
1000
V
M
1.00
2
ZURÜCKSETZEN
- - -
V
- - -
A
