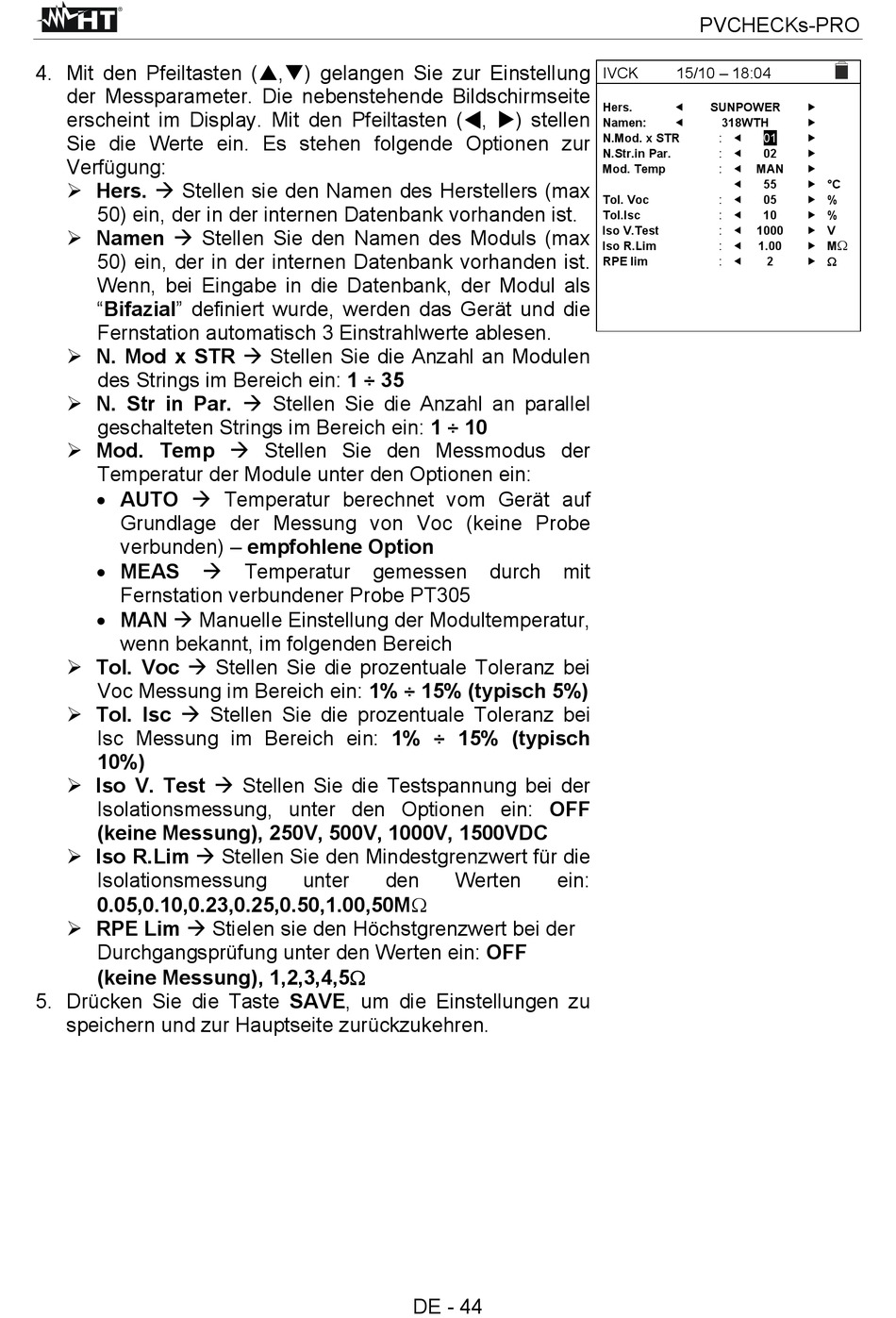

4. Mit den Pfeiltasten (,) gelangen Sie zur Einstellung
der Messparameter. Die nebenstehende Bildschirmseite
erscheint im Display. Mit den Pfeiltasten (, ) stellen
Sie die Werte ein. Es stehen folgende Optionen zur
Verfügung:
 Hers.  Stellen sie den Namen des Herstellers (max
50) ein, der in der internen Datenbank vorhanden ist.
 Namen  Stellen Sie den Namen des Moduls (max
50) ein, der in der internen Datenbank vorhanden ist.
Wenn, bei Eingabe in die Datenbank, der Modul als
"Bifazial" definiert wurde, werden das Gerät und die
Fernstation automatisch 3 Einstrahlwerte ablesen.
 N. Mod x STR  Stellen Sie die Anzahl an Modulen
des Strings im Bereich ein: 1 ÷ 35
 N. Str in Par.  Stellen Sie die Anzahl an parallel
geschalteten Strings im Bereich ein: 1 ÷ 10
 Mod. Temp  Stellen Sie den Messmodus der
Temperatur der Module unter den Optionen ein:
 AUTO  Temperatur berechnet vom Gerät auf
Grundlage der Messung von Voc (keine Probe
verbunden) – empfohlene Option
 MEAS

Fernstation verbundener Probe PT305
 MAN  Manuelle Einstellung der Modultemperatur,
wenn bekannt, im folgenden Bereich
 Tol. Voc  Stellen Sie die prozentuale Toleranz bei
Voc Messung im Bereich ein: 1% ÷ 15% (typisch 5%)
 Tol. Isc  Stellen Sie die prozentuale Toleranz bei
Isc Messung im Bereich ein: 1% ÷ 15% (typisch
10%)
 Iso V. Test  Stellen Sie die Testspannung bei der
Isolationsmessung, unter den Optionen ein: OFF
(keine Messung), 250V, 500V, 1000V, 1500VDC
 Iso R.Lim  Stellen Sie den Mindestgrenzwert für die
Isolationsmessung
0.05,0.10,0.23,0.25,0.50,1.00,50M
 RPE Lim  Stielen sie den Höchstgrenzwert bei der
Durchgangsprüfung unter den Werten ein: OFF
(keine Messung), 1,2,3,4,5
5. Drücken Sie die Taste SAVE, um die Einstellungen zu
speichern und zur Hauptseite zurückzukehren.
Temperatur gemessen
unter den
DE - 44
IVCK
Hers.
Namen:
N.Mod. x STR
N.Str.in Par.
Mod. Temp
Tol. Voc
Tol.Isc
Iso V.Test
Iso R.Lim
RPE lim
durch mit
Werten ein:
PVCHECKs-PRO
15/10 – 18:04
 SUNPOWER 
 
318WTH
:  01 
:  02 
:  
MAN
 55  °C
:  05  %
:  10  %
:  1000  V

:  1.00  M
 
:  2
