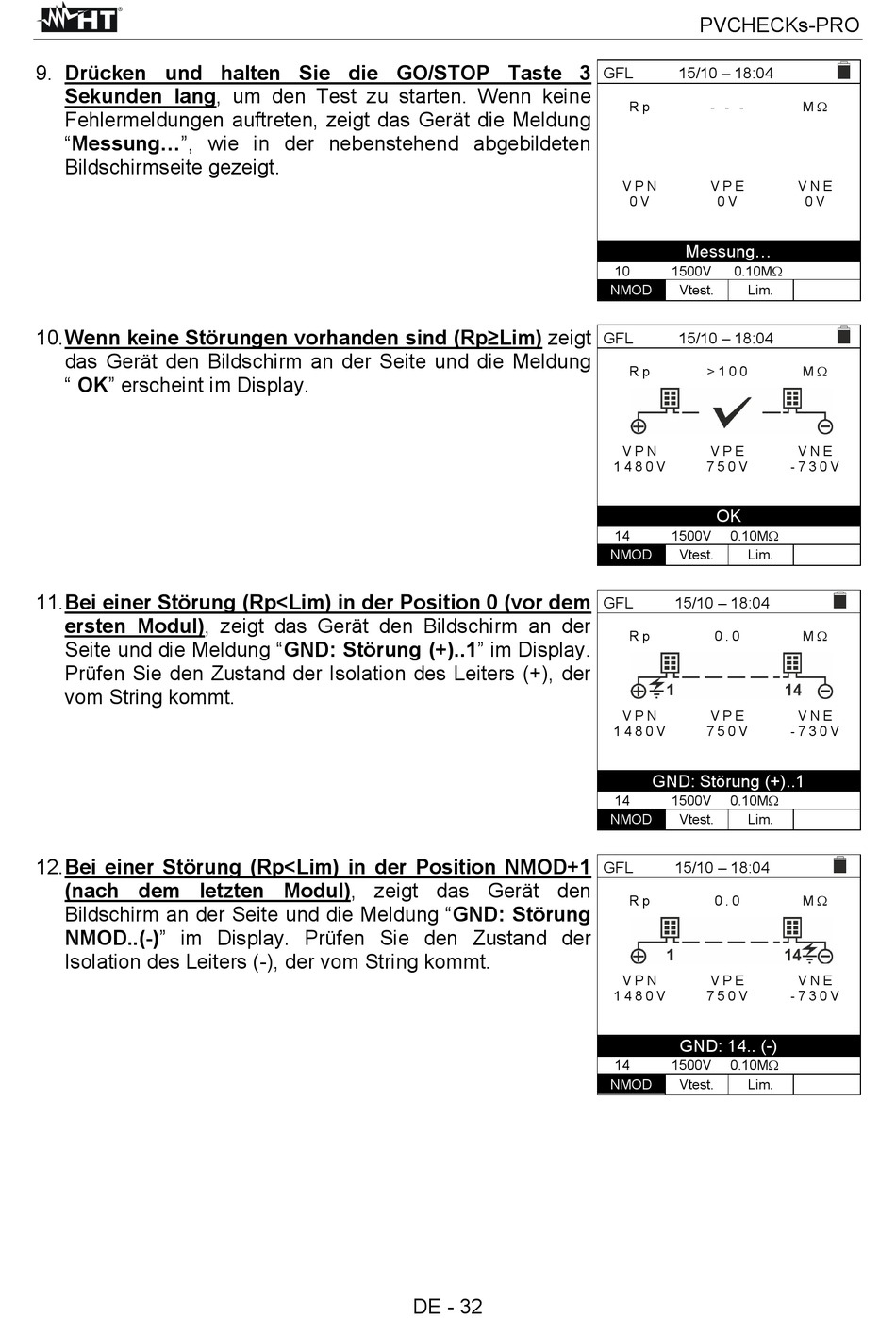

9. Drücken und halten Sie die GO/STOP Taste 3
Sekunden lang, um den Test zu starten. Wenn keine
Fehlermeldungen auftreten, zeigt das Gerät die Meldung
"Messung...", wie in der nebenstehend abgebildeten
Bildschirmseite gezeigt.
10. Wenn keine Störungen vorhanden sind (Rp≥Lim) zeigt
das Gerät den Bildschirm an der Seite und die Meldung
" OK" erscheint im Display.
11. Bei einer Störung (Rp<Lim) in der Position 0 (vor dem
ersten Modul), zeigt das Gerät den Bildschirm an der
Seite und die Meldung "GND: Störung (+)..1" im Display.
Prüfen Sie den Zustand der Isolation des Leiters (+), der
vom String kommt.
12. Bei einer Störung (Rp<Lim) in der Position NMOD+1
(nach dem letzten Modul), zeigt das Gerät den
Bildschirm an der Seite und die Meldung "GND: Störung
NMOD..(-)" im Display. Prüfen Sie den Zustand der
Isolation des Leiters (-), der vom String kommt.
