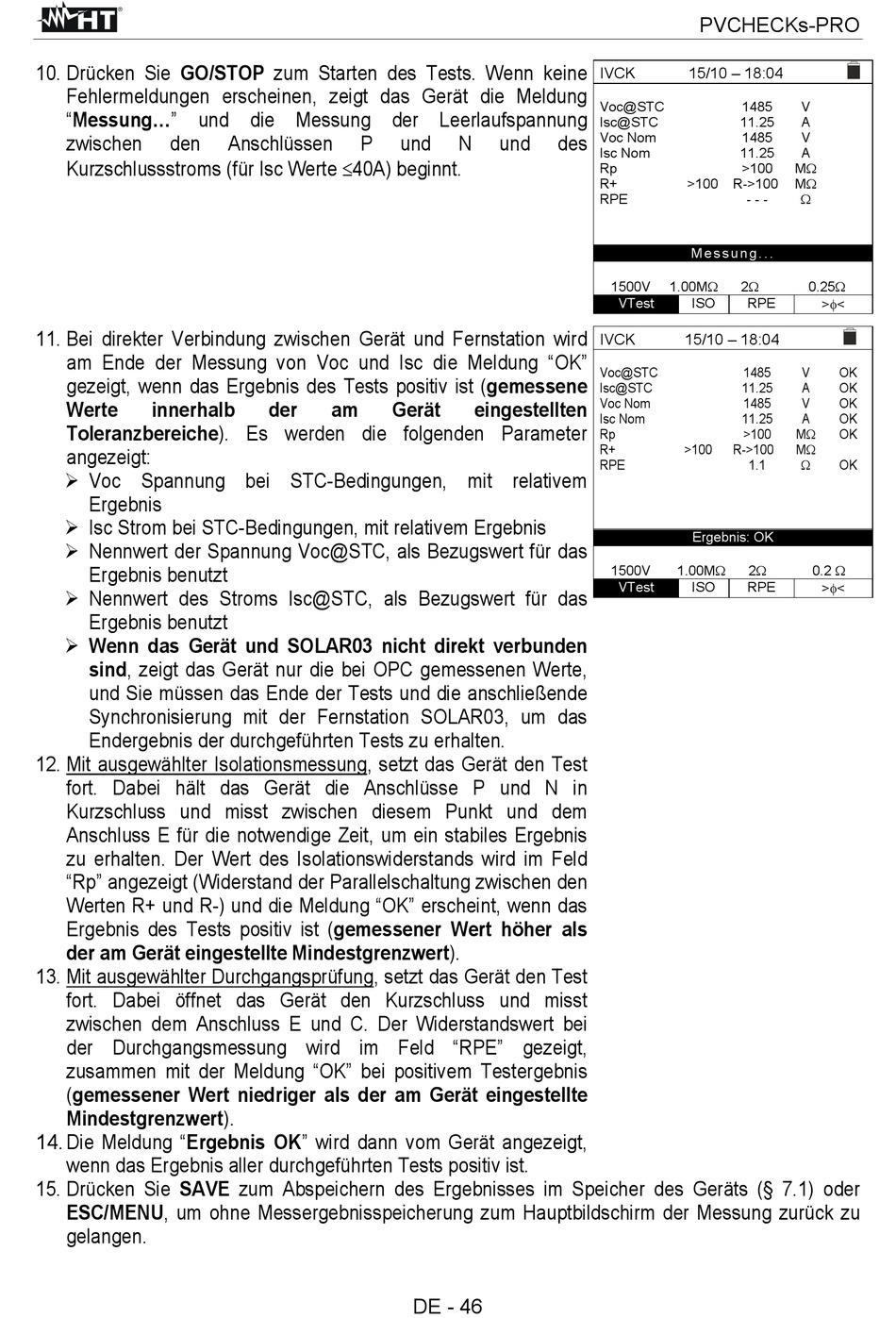

10. Drücken Sie GO/STOP zum Starten des Tests. Wenn keine
Fehlermeldungen erscheinen, zeigt das Gerät die Meldung
"Messung..." und die Messung der Leerlaufspannung
zwischen
den
Kurzschlussstroms (für Isc Werte 40A) beginnt.
11. Bei direkter Verbindung zwischen Gerät und Fernstation wird
am Ende der Messung von Voc und Isc die Meldung "OK"
gezeigt, wenn das Ergebnis des Tests positiv ist (gemessene
Werte
innerhalb
Toleranzbereiche). Es werden die folgenden Parameter
angezeigt:
Voc Spannung bei STC-Bedingungen, mit relativem
Ergebnis
Isc Strom bei STC-Bedingungen, mit relativem Ergebnis
Nennwert der Spannung Voc@STC, als Bezugswert für das
Ergebnis benutzt
Nennwert des Stroms Isc@STC, als Bezugswert für das
Ergebnis benutzt
Wenn das Gerät und SOLAR03 nicht direkt verbunden
sind, zeigt das Gerät nur die bei OPC gemessenen Werte,
und Sie müssen das Ende der Tests und die anschließende
Synchronisierung mit der Fernstation SOLAR03, um das
Endergebnis der durchgeführten Tests zu erhalten.
12. Mit ausgewählter Isolationsmessung, setzt das Gerät den Test
fort. Dabei hält das Gerät die Anschlüsse P und N in
Kurzschluss und misst zwischen diesem Punkt und dem
Anschluss E für die notwendige Zeit, um ein stabiles Ergebnis
zu erhalten. Der Wert des Isolationswiderstands wird im Feld
"Rp" angezeigt (Widerstand der Parallelschaltung zwischen den
Werten R+ und R-) und die Meldung "OK" erscheint, wenn das
Ergebnis des Tests positiv ist (gemessener Wert höher als
der am Gerät eingestellte Mindestgrenzwert).
13. Mit ausgewählter Durchgangsprüfung, setzt das Gerät den Test
fort. Dabei öffnet das Gerät den Kurzschluss und misst
zwischen dem Anschluss E und C. Der Widerstandswert bei
der Durchgangsmessung wird im Feld "RPE" gezeigt,
zusammen mit der Meldung "OK" bei positivem Testergebnis
(gemessener Wert niedriger als der am Gerät eingestellte
Mindestgrenzwert).
14. Die Meldung "Ergebnis OK" wird dann vom Gerät angezeigt,
wenn das Ergebnis aller durchgeführten Tests positiv ist.
15. Drücken Sie SAVE zum Abspeichern des Ergebnisses im Speicher des Geräts (§ 7.1) oder
ESC/MENU, um ohne Messergebnisspeicherung zum Hauptbildschirm der Messung zurück zu
gelangen.
Anschlüssen
P
der
am
Gerät
und
N
und
des
eingestellten
DE - 46
PVCHECKs-PRO
IVCK
15/10 – 18:04
Voc@STC
1485
Isc@STC
11.25
Voc Nom
1485
Isc Nom
11.25
Rp
>100
R+
>100
R->100
RPE
- - -
M e s s u n g . . .
1500V
1.00M
2
VTest
ISO
RPE
IVCK
15/10 – 18:04
Voc@STC
1485
Isc@STC
11.25
Voc Nom
1485
Isc Nom
11.25
Rp
>100
R+
>100
R->100
RPE
1.1
Ergebnis: OK
1500V
1.00M
2
VTest
ISO
RPE
V
A
V
A
M
M
0.25
><
V
OK
A
OK
V
OK
A
OK
M
OK
M
OK
0.2
><
