3.2 LED
3.2.6 Communication Board CBE30
Mit der Interfacebaugruppe Communication Board Ethernet CBE30 für SIMOTION D4x5 wird
das Gerät mit PROFINET IO verbunden. Dabei unterstützt die Baugruppe PROFINET IO mit
isochronen Realtime Ethernet (IRT), PROFINET IO mit RT und Standard TCP/IP
Kommunikation. Das Option Board besitzt eine X1400 Schnittstelle mit 4 Ports und
integrierter Switch-Funktionalität.
Hinweis
Eine CBE30 kann nur in SIMOTION D4x5 gesteckt werden. Ein Einsatz in SIMOTION D4x5-
2 ist nicht möglich. SIMOTION D445-2 DP/PN und D455-2 DP/PN verfügen über eine
Onboard PROFINET IO-Schnittstelle.

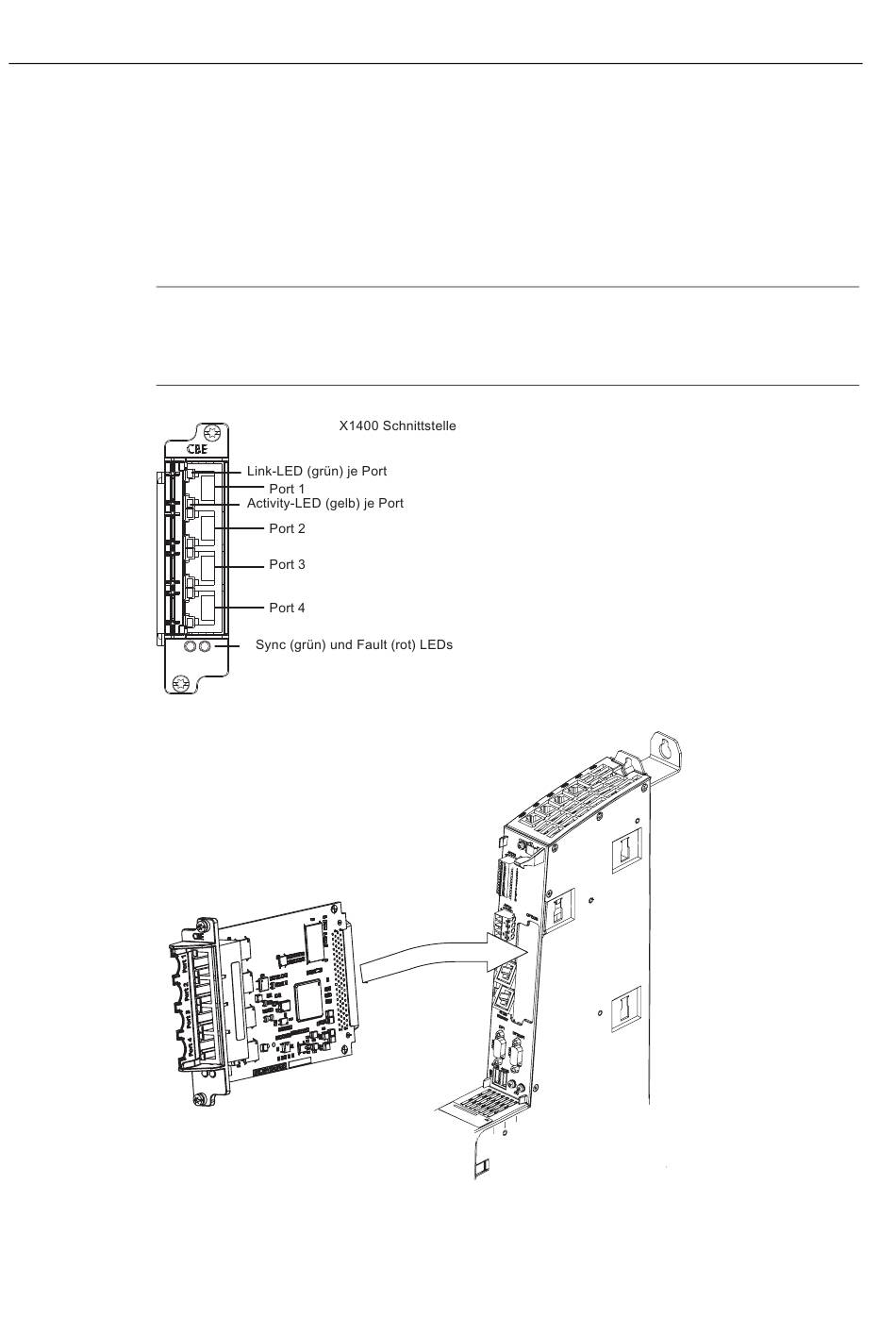

Bild 3-6
Bild 3-7
28
Communication Board Ethernet CBE30
Beispiel D4x5: CBE30 einbauen
Übersicht Service- und Diagnosemöglichkeiten
