EOBD Anwendung

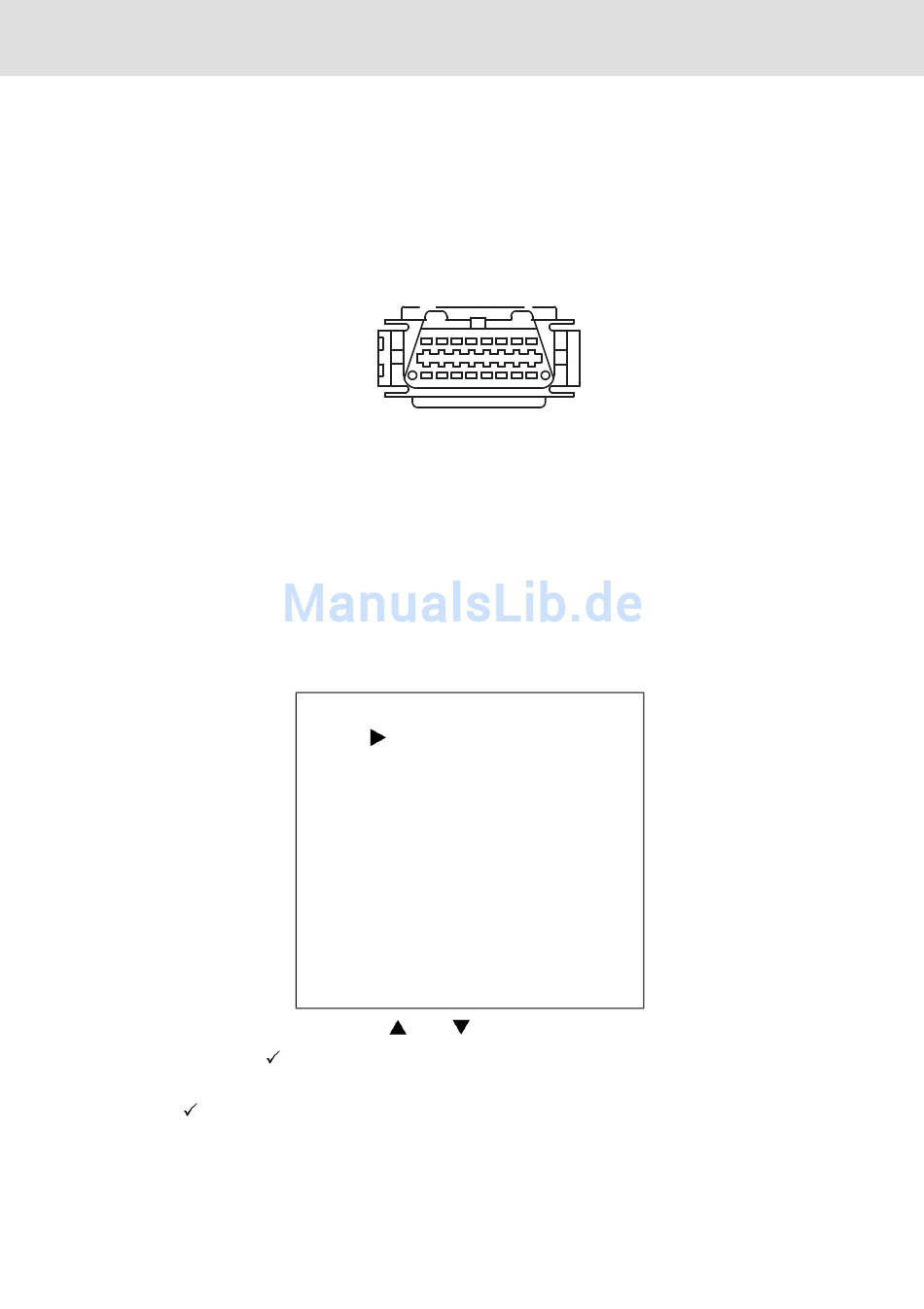

Anschluss und grundlegende Bedienung

Anschluss und grundlegende Bedienung
1. Schließen Sie das EOBD-Kabel (A2C59514447) an das Service Tool an und
befestigen Sie es mit den Halteschrauben.
2. Stellen Sie sicher, dass der Zündschlüssel in der Position „0" steht.
3. Verbinden Sie das Service Tool über die J1962- Diagnosebuchse mit dem
Fahrzeug. Diese Buchse befindet sich normalerweise im Fahrgastraum in der
Nähe des Fahrerfußraums. Die genaue Position entnehmen Sie bitte dieser
Bedienungsanleitung oder der fahrzeugbezogenen Serviceliteratur.
Die Spannung für das Service Tool wird über die Diagnosebuchse geliefert.
Sobald das Service Tool mit der Diagnosebuchse verbunden ist, führt es einen
Selbsttest durch und zeigt anschliessend die Softwareversion des ContiSys
Check an. Danach wird das Hauptmenü angezeigt.
4. Verwenden Sie die Tasten
Drücken Sie
5. Schalten Sie nach Aufforderung die Zündung ein und drücken zur Bestätigung
die
Diagnosesystem des Fahrzeugs aufzubauen.
16
CON0019
J1962-Diagnosebuchse
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
, um die Auswahl zu bestätigen.
Taste. Das Service Tool versucht dann, eine Verbindung zum On Board
16 9
8 1
HAUPTMENÜ
EOBD
FastCheck ABS
FastCheck Airbag
FastCheck Batterie
FastCheck Klima
FastCheck Diesel
FastCheck EPB
FastCheck Getr
FastCheck LWS
FastCheck Service
FastCheck TPMS
Benutzermenü
und zur Auswahl der EOBD-Menüfunktion.
