VDO TPMS Pro Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

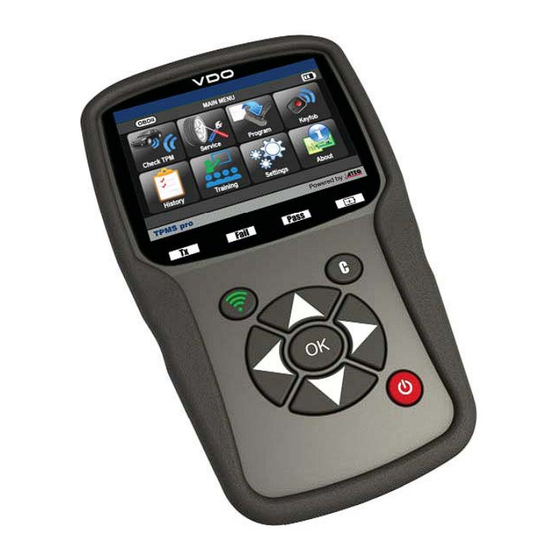

VDO TPMS Pro
Bedienungsanleitung
36/2014 (1.0) - DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VDO TPMS Pro

Inhaltszusammenfassung für VDO TPMS Pro

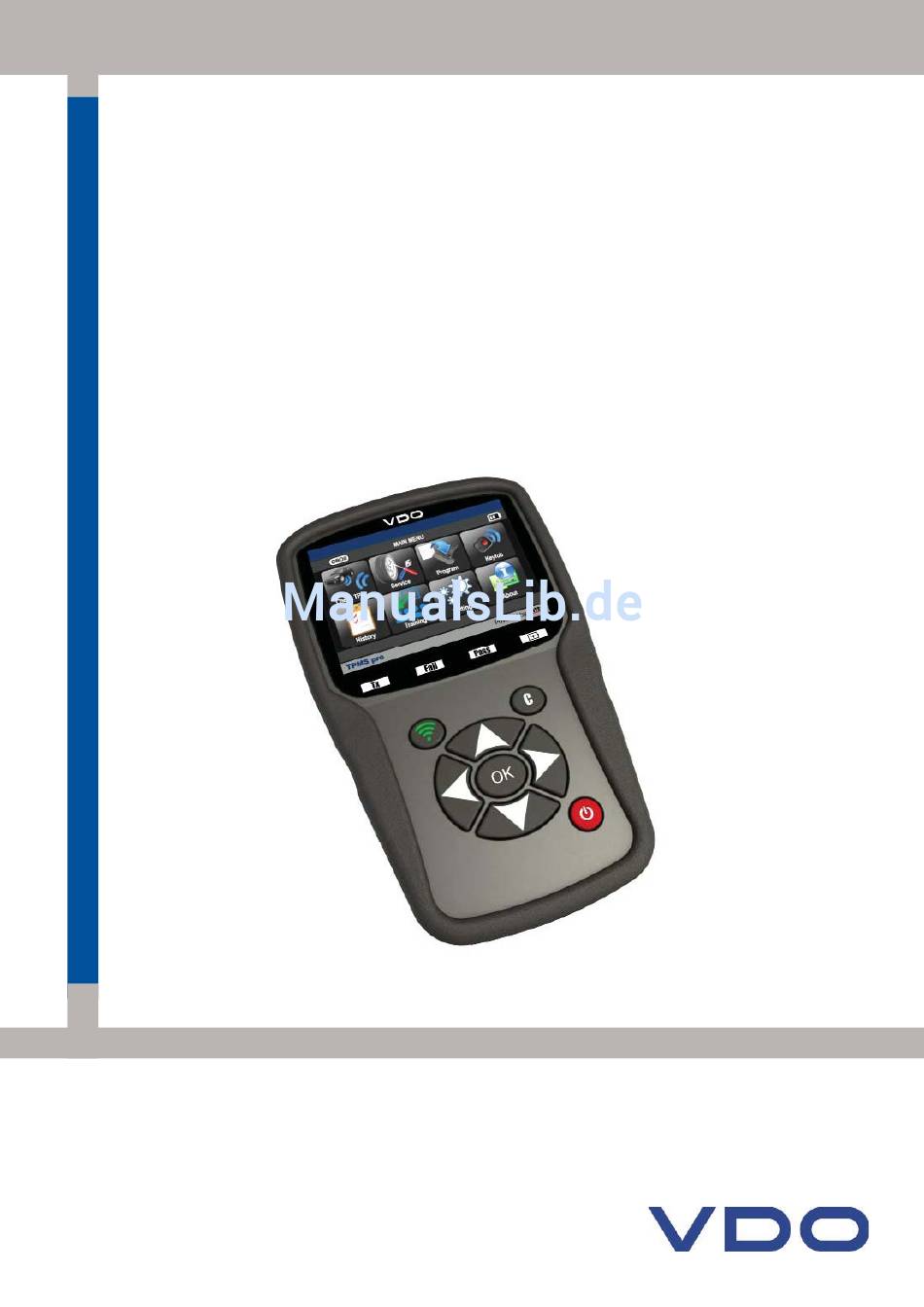

  • Seite 1 VDO TPMS Pro Bedienungsanleitung 36/2014 (1.0) - DE...

  • Seite 2: Änderungen Des Handbuchs Vdo Tpms Pro

    ÄNDERUNGEN DES HANDBUCHS VDO TPMS Pro Wir sind stets bemüht, unsere Produkte zu verbessern. Deshalb können die Informationen dieses Benutzerhandbuchs, des Geräts und die technischen Merkmale ohne Vorankündigung geändert werden. Ausgabe/ Datum Änderungen Referenz Revision Erstausgabe UM-366EVB-D 35/2014 European VDO version...

  • Seite 3: Inhaltsverzeichnis

    1. SPEZIFIKATIONEN ..........................2 2. WICHTIGE SICHERHEITSANWEISUNGEN..................3 3. ACHTUNG............................4 4. FUNKTIONSTASTEN ..........................5 5. EINSCHALTEN............................7 6. BEDIENUNGSANLEITUNG ........................8 VDO TPMS PRO IM GEBRAUCH .................. 9 1. SENSOR PRÜFEN ..........................9 2. TPMS SERVICE..........................14 3. ROHSENSOR PROGRAMMIEREN ....................19 4. VERLAUF (HISTORY) ........................24 5. EINSTELLUNGEN ..........................26 6.

  • Seite 4: Bedienungsanleitung Tpms-Gerät

    Ca. 910 g. Temperaturen: Betrieb: -20° C bis +45° C. Lagerung: -20° C bis +45° C. Zum Produkt gehören: TPMS-Gerät VDO TPMS PRO. USB-Kabel. RJ45-Kabel. OBDII-Modul. Netzteil + UK Adapter. Optionales Zubehör: Dockingstation (Option). IrDA-Drucker (Option). UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 2/38...

  • Seite 5: Wichtige Sicherheitsanweisungen

    Personen mit Herzschrittmachern dürfen dieses Produkt nicht benutzen. WARNUNG: Nicht bei angeschlossenen Stromkreisen verwenden. Vor Gebrauch muss die Bedienungsanleitung gelesen werden. Schutzbrille tragen. (Benutzer und umstehende Personen). Quetschgefahr. Lesen Sie die Informationen zu Garantie, Sicherheit und Recycling am Ende dieser Bedienungsanleitung. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 3/38...

  • Seite 6: Achtung

    Um die Brandgefahr zu reduzieren, darf das Gerät nicht in der Nähe von offenen Behältern oder brennbaren Flüssigkeiten betrieben werden. Das Gerät nicht benutzen, wenn die Gefahr explosiver Gase oder Dämpfe besteht. Das Gerät von Wärmequellen fernhalten. Das Gerät nicht ohne Batterieabdeckung betreiben. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 4/38...

  • Seite 7: Funktionstasten

    EIN /AUS-Schalter Sensoraktivierung. Weiter oder bestätigen. Abbrechen, Schritt zurück. Navigieren, um Navigieren, um "nach oben" "nach unten" auszuwählen. auszuwählen. Navigieren, um Navigieren, um "nach links" "nach rechts" auszuwählen. auszuwählen. Batteriestatus Leuchtanzeige Ergebnis Batteriestatusanzeige Leuchtanzeige Aktivierung UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 5/38...
  • Seite 8 Über dieses Symbol werden Sensordaten an die Motorsteuereinheit gesendet. Über dieses Symbol werden die angezeigten Sensordaten gelöscht. Über dieses Symbol werden die Sensordaten an den Drucker gesendet. Über dieses Symbol wird die Schreibfunktion aktiviert. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 6/38...

  • Seite 9: Einschalten

    Auf dem Gerät wird der Startbildschirm angezeigt. Warten Sie ein paar Sekunden und auf dem Gerät wird das Hauptmenü angezeigt. Das Gerät ist nun betriebsbereit. Zum Ausschalten des Gerätes die Taste ca. drei Sekunden lang gedrückt halten. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 7/38...

  • Seite 10: Bedienungsanleitung

    Signal an, dass das TPM-System neu eingestellt Abb. 1 wurde. Bei Fahrzeugen, die nicht neu eingestellt werden müssen, empfehlen wir, jeden Reifensensor einmal abschließend auszulösen, um sicherzustellen, dass sie ordnungsgemäß funktionieren, bevor das Fahrzeug dem Kunden übergeben wird. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 8/38...

  • Seite 11: Vdo Tpms Pro Im Gebrauch

    Bedienungsanleitung TPMS-Gerät VDO TPMS PRO IM GEBRAUCH WICHTIG: Fahrzeugspezifische Informationen in diesem Handbuch sind als Beispiel und nicht als spezifische Anweisungen für jedes Fabrikat und Modell zu sehen. Bei der Anwendung der verschiedenen Funktionen des Geräts ist es wichtig, sich auf die Anzeigen auf dem...
  • Seite 12 AHR AUSWÄHLEN = Weiter = Zurück 1.4. R AEDER AUSWÄHLEN = Weiter = Zurück 1.5. S ENSOREN PRÜFEN Das Gerät ist nun bereit, die Sensoren auszulösen. Auswahl der Das Gerät löst den Sensor aus. Radposition. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 10/38...
  • Seite 13 (links hinten) = Weiter = Zurück und Ergebnisse löschen LF Left front (links vorne) Vom Gerät wurde kein Sensor erkannt. Versuchen Sie es noch einmal. = Weiter = Zurück und Ergebnisse löschen = Nächstes Rad. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 11/38...
  • Seite 14 Sie die Zündung ein. = Weiter Wählen Sie die OBD- = Zurück Taste Sie werden aufgefordert, fortzufahren. = Weiter = Zurück Wählen Sie Hinweis: Der Motor = Weiter muss AUS sein. = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 12/38...
  • Seite 15 Die Übertragung beginnt. Die folgenden Mitteilungen werden kurz angezeigt. VERBUNDEN ÜBERTRAGUNG OK = Zurück ÜBERPRÜFUNG OK ÜBERTRAG. ERFOLGR. Die Datenübertragung auf die Motorsteuereinheit ist nun abgeschlossen. Das OBD2-Modul muss von der DLC-Schnittstelle getrennt werden. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 13/38...

  • Seite 16: Tpms Service

    AHRZEUGHERSTELLER AUSWÄHLEN = Weiter Scrollen Sie nach oben oder unten, um = Zurück ein Fahrzeugfabrikat auszuwählen. 2.2. F AHRZEUGMODELL AUSWÄHLEN = Weiter Scrollen Sie nach oben oder unten, um = Zurück ein Fahrzeugmodell auszuwählen. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 14/38...
  • Seite 17 2.3. J AHR AUSWÄHLEN = Weiter Scrollen Sie nach = Zurück oben oder unten, um ein Jahr auszuwählen. 2.4. S ERVICE AUSWÄHLEN Folgende Serviceleistungen sind verfügbar: Anlernverfahren, HF-Erkennung, Artikelsuche, Schlüsseltest, Hilfe. = Weiter = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 15/38...
  • Seite 18 Mit diesem Service werden Sie durch das Verfahren geführt, mit dem der Sensor am Fahrzeug angelernt wird. = Weiter = Zurück Folgen Sie den = Weiter Anweisungen. = Zurück 2.6. S ENSOREN PRÜFEN Das Gerät ist nun bereit, die Sensoren auszulösen. Auslösen Sensors. Wie bei „SENSOR PRÜFEN“ vorgehen. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 16/38...
  • Seite 19 Bedienungsanleitung TPMS-Gerät 2.7. S „E “ ERVICE RSATZTEILE Dies ist eine Datenbank für Ersatzteile aller für alle Fahrzeuge verfügbaren Sensoren. = Weiter = Zurück = Zurück Zum Auswählen der Artikelnummer des Herstellers. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 17/38...
  • Seite 20 Diese Funktion hilft dem Benutzer bei TPMS-Problemen bei der entsprechenden Fehlersuche. = Weiter = Zurück = Weiter Wählen Sie das = Zurück Problem aus. = Weiter Für weitere = Zurück Informationstexte. Folgen Sie den Anweisungen auf dem Bildschirm. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 18/38...

  • Seite 21: Rohsensor Programmieren

    Bedienungsanleitung TPMS-Gerät 3. ROHSENSOR PROGRAMMIEREN Das VDO TPMS PRO-Gerät ist mit angezeigten, universal programmierbaren Sensoren, die über die Option verfügen, neue Sensor-IDs und/oder Sensor-IDs von Originalsensoren zu kopieren, kompatibel. = Weiter = Zurück = Weiter Scrollen Sie nach oben = Zurück oder unten, um eine Marke auszuwählen.
  • Seite 22 = Zurück neuen Sensors) auszuwählen. Positionieren Sie den Sensor vor die Geräteantenne, um den Sensor zu Auslösen überprüfen. Sensors. Das Gerät löst den Sensor aus. Warten Sie ein paar Sekunden. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 20/38...
  • Seite 23 Positionieren Sie den neuen Sensor vor die Geräteantenne, um = Weiter die ID an den neuen Sensor zu senden. = Home Warten Sie ein paar Sekunden. Das Gerät verifiziert die übertragene ID. Der Sensor wird kopiert. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 21/38...
  • Seite 24 = Zurück neuen Sensors) auszuwählen. Positionieren Sie den neuen Sensor vor die Geräteantenne, um = Weiter die ID an den neuen Sensor zu senden. = Home Warten Sie ein paar Sekunden. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 22/38...
  • Seite 25 Der Sensor ist = Weiter eingerichtet. = Zurück 3.3. P ROBLEM BEI EUPROGRAMMIERUNG Bei Problemen mit der ID-Übertragung wird = Von vorn folgende Mitteilung beginnen angezeigt. Beginnen Sie dann noch einmal von vorn. = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 23/38...

  • Seite 26: Verlauf (History)

    Wählen Sie das = Zurück Ereignis aus, das angezeigt werden soll. Auf dem Bildschirm wird das ausgewählte Fahrzeug mit dem letzten Auslösen Ausleseergebnis angezeigt. Es ist Sensors. möglich, mit dem Auslösen des Fahrzeugs fortzufahren. = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 24/38...
  • Seite 27 VERLAUFSOPTION = Zurück auszuwählen. Statistikoption = Weiter = Zurück Zum Wechseln der Seite. = Weiter Scrollen Sie nach rechts oder links, um eine VERLAUFSOPTION = Zurück auszuwählen. = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 25/38...

  • Seite 28: Einstellungen

    Wählen Sie die geographische Zone aus, in der das Gerät eingesetzt wird: AMERIKA, EUROPA oder KOREA. Für eine ZONE Änderung der Zone ist das Herunterladen der entsprechenden WebVT-Software oder eine SD-Karte notwendig, um die Zonendaten zu erhalten. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 26/38...

  • Seite 29: Spracheinstellungen Ändern

    5.1.2. Einheitseinstellungen ändern EINHEITEN: Ändern Sie die Anzeige für Luftdruck und Temperatur (kPa, Bar oder PSI mit F° oder C°). = Weiter Wählen Sie die = Zurück Funktion oder die Einstellungen aus. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 27/38...

  • Seite 30: Formateinstellungen Ändern

    = Zurück ein Format auszuwählen. AUTO: Anzeige des Formats für Sensor-ID, wie es vom Sensor übertragen wird. DEZIMAL: Anzeige der Sensor-ID als Dezimalzahl (0 bis 9). HEXADEZIMAL: Anzeige der Sensor-ID als Hexadezimalzeichen (0 bis F). UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 28/38...

  • Seite 31: Summereinstellungen Ändern

    Ja oder Nein auszuwählen. 5.1.5. Auto Aus-Einstellungen ändern AUTO AUS: Zeitraum, nach dem sich das Gerät automatisch abschaltet, wenn es nicht in Betrieb ist. Bestätigen Wählen Sie die Funktion oder die = Zurück Einstellungen aus. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 29/38...

  • Seite 32: Zoneneinstellungen Ändern

    Wählen Sie die Funktion oder die = Zurück Einstellungen aus. Bestätigen Scrollen Sie nach oben oder unten, um eine = Zurück neue geographische Zone auszuwählen. Das Gerät lädt die neue Datenbank für die ausgewählte geographische Zone. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 30/38...

  • Seite 33: Impressum

    Bedienungsanleitung TPMS-Gerät 6. IMPRESSUM = Weiter = Zurück = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 31/38...

  • Seite 34: Sonstiges

    Stecken Sie den Netzstecker in die Dockingstation und platzieren Sie das Gerät in die Dockingstation. Beim Aufladen in der Dockingstation sowie in allen anderen Fällen leuchtet die LED-Lampe „LADEN“ rot auf. Batteriewechsel Es wird empfohlen, das Gerät zum Wechseln der Batterie an den Hersteller zurückzugeben. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 32/38...

  • Seite 35: Sensordetails Ausdrucken

    -Taste ist für die Papierversorgung. Hinweis: Die Verbindung zwischen Gerät und Drucker erfolgt über Infrarotstrahlen. 5) Wählen Sie mit den Pfeiltasten das -Symbol aus. = Drucken 6) Drucken Sie die Ergebnisse aus, indem Sie OK drücken. = Zurück UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 33/38...

  • Seite 36: Beheben Von Störungen

    Computer. Dies ist notwendig, um eine erfolgreiche Aktualisierung vornehmen zu können. Steckplatz für SD- Karten für Aktualisierung ohne USB-Schnittstelle Internet. für Aktualisierung über Internet. USB-Schnittstelle für Aktualisierung über Internet mit Gerät in der Dockingstation. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 34/38...
  • Seite 37 8) Schalten Sie das TPMS-GERÄT ein. Auf dem Bildschirm wird die neueste Software-Version angezeigt. Warnung! Während der Aktualisierung darf das TPMS-GERÄT nicht ausgeschaltet oder die SD-Karte herausgezogen werden. Dadurch kann das Gerät nachhaltig beschädigt werden. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 35/38...

  • Seite 38: Sicherheitsinformationen Zu Batterien Und Laden

    Sie muss zunächst auf Umgebungstemperatur sie beschädigt oder feucht geworden ist. gekühlt werden. Dieses Ladegerät ist kein Spielzeug und Unterbrechen Sie den Ladevorgang sofort, sollte nicht von Kindern oder geschwächten wenn Rauch oder Flüssigkeit aus der Batterie UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 36/38...

  • Seite 39: Recycling

    Gerät nach Ablauf der Lebensdauer bei einer Sammelstelle abzugeben ist. Diese Verordnung betrifft nicht nur Ihr Gerät, sondern auch sämtliche mit diesem Symbol gekennzeichneten Zubehörteile. Entsorgen Sie diese Geräte nicht über den Hausmüll. Zusätzliche Informationen erhalten Sie bei ATEQ. UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 37/38...

  • Seite 40: Index

    Ü Hauptmenü ...........9 Übersicht ..........8 Hilfe ............18 Umfeld ..........36 Impressum..........31 USB-Internetoptionen ......35 Ladegerät ...........36 Verlauf ..........25 Laden ..........32 Warnung ..........3 Neuprogrammierung WebTPM PC-Suite ......35 Motorsteuereinheit ......12 Nutzen Sie die Bedienungsanleitung..4 Zone ...........30 OBD2 umlernen........16 UM-366EVB-D Bedienungsanleitung VDO TPMS Pro 38/38...
  • Seite 42 Unterlage ist alleiniges Eigentum von VDO. Veröffentlichung, Reproduktion und Verwendung nur nach vorheriger Zustimmung.
