E-Tacho 1323.02
Prüf- und Programmieranleitung
2 Prüfung und Programmierung

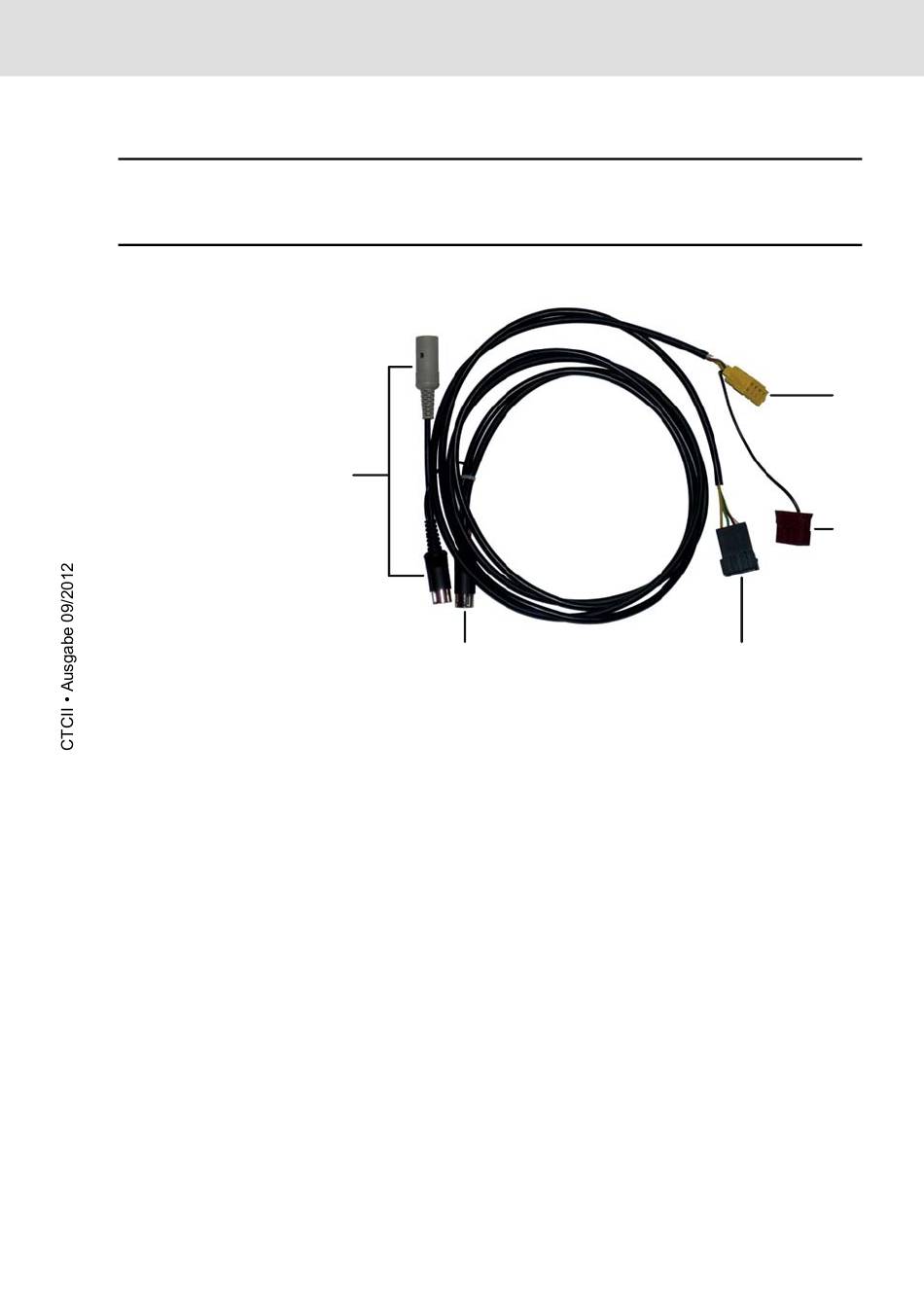

2.1 CTCII Prüfleitung E-Tacho
5
4
E-Tacho – Buchse „B"
1
E-Tacho – Buchse „D"
2
Geber – Stecker „B"
3
CTCII Prüfstecker
4
Zwischenstecker Lichtschranke
5
Die Prüfleitung besitzt auf der einen Seite zwei Mini-Timer-
Buchsen – eine gelbe „B" (1) und eine braune „D" (2) – zum
Anschluss des E-Tachos.
Am zweiten Kabelende befindet sich ein Mini-Timer-
Stecker (3). Dieser Stecker wird mit der Buchse „B" (gelb)
vom Geber verbunden, über den der CTCII die Wegimpulse
für die Ermittlung des w-Wertes erhält.
Beide Kabel führen in die 8-poligen DIN60130-9-Stecker des
CTCII.
