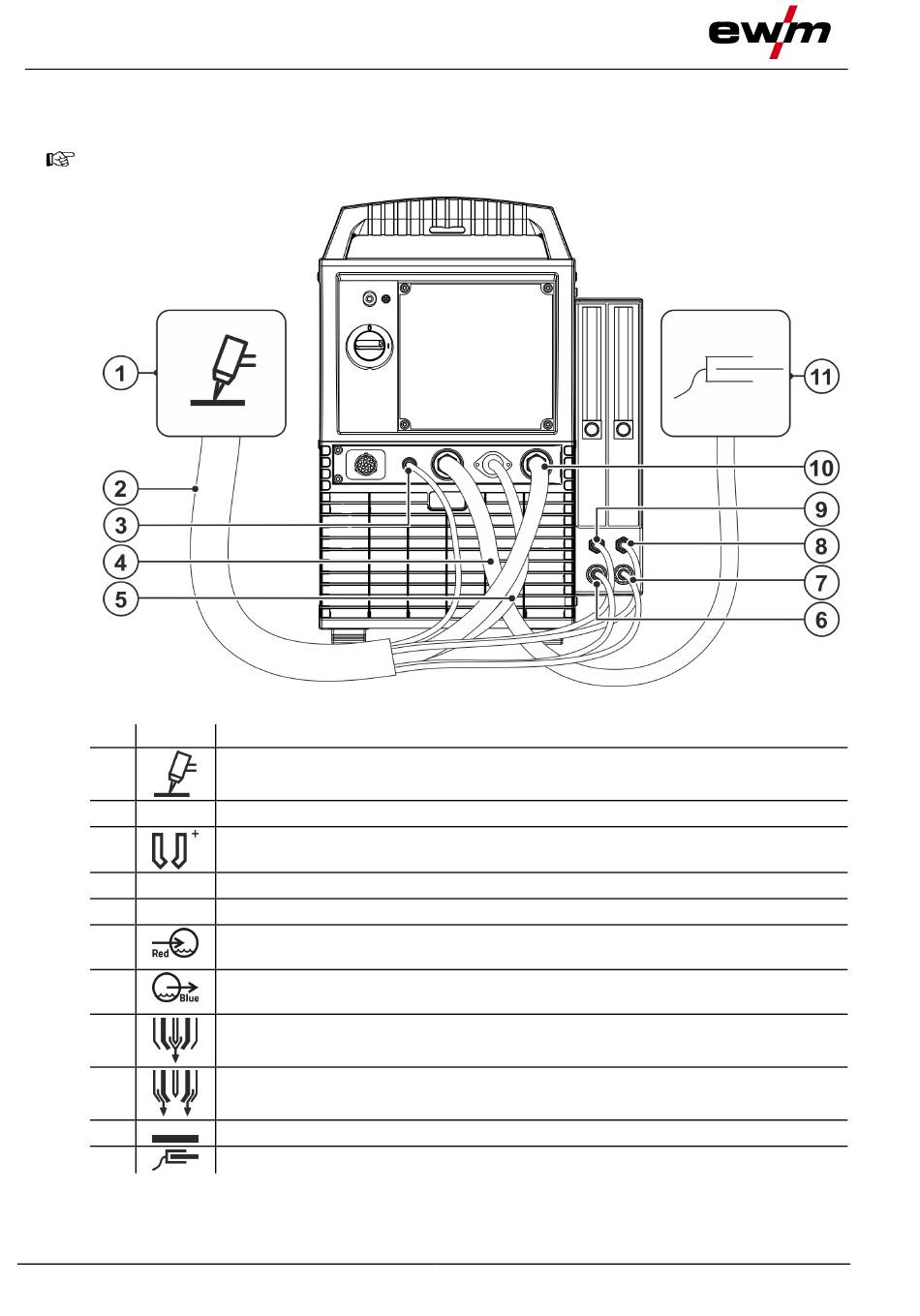

5.1.10 Anschluss Schweißbrenner und Werkstückleitung
5.1.10.1 Plasma-Schweißen
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt und
entsprechend eingestellt bzw. justiert werden!
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
34
Beschreibung
0
Schweißbrenner
Schlauchpaket - brennerseitig
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Werkstückleitung
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.1.10.3
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung Plasmagas (Stecknippel Typ 20)
Verbindung zum Schweißbrenner
Schnellverschlusskupplung Schutzgas (Kupplung Typ 20)
Verbindung zum Schweißbrenner
Anschlussbuchse Schweißstrom, Schweißbrenner
Werkstück
Abbildung 5-10
099-007027-EW500
