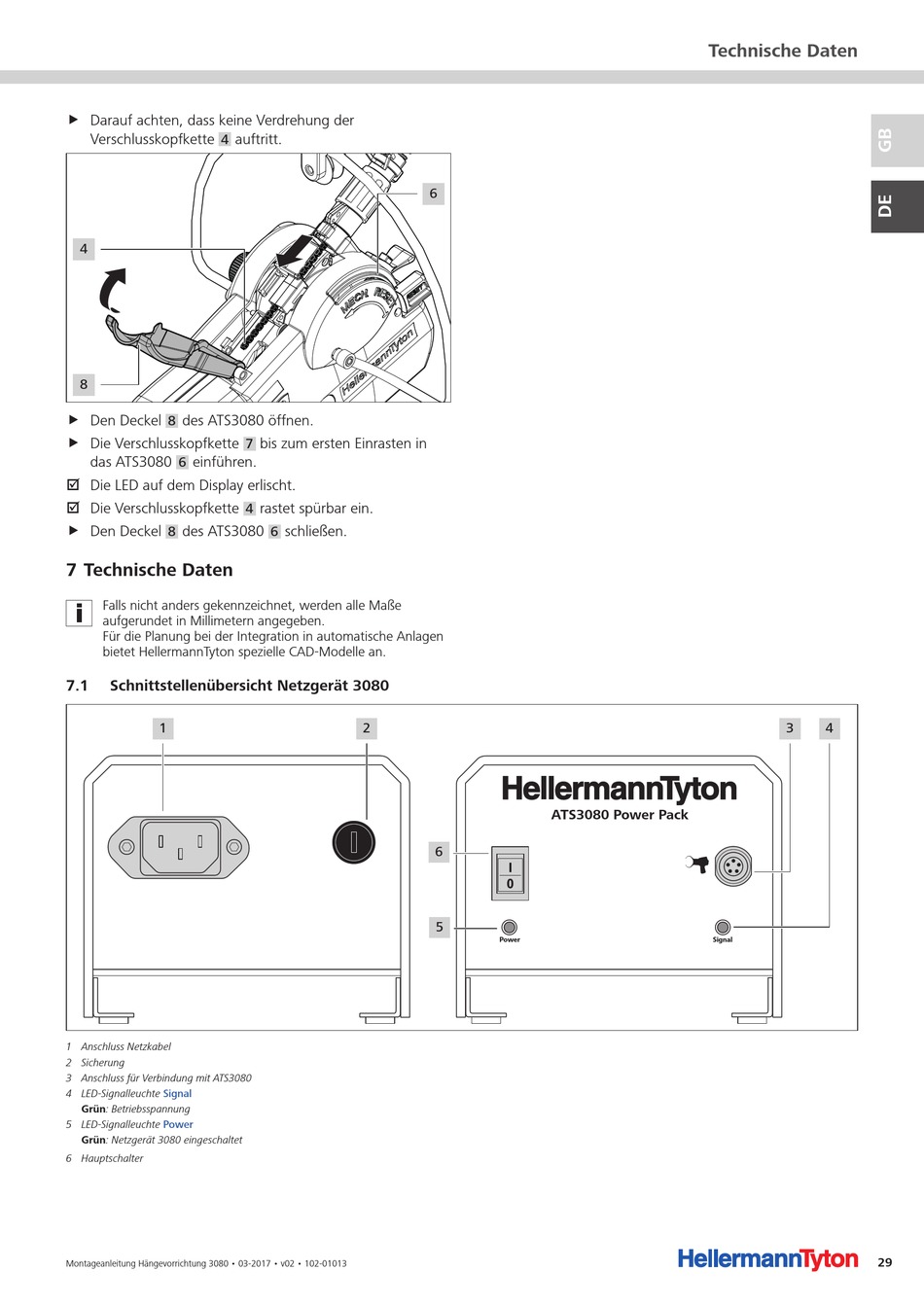

f Darauf achten, dass keine Verdrehung der
Verschlusskopfkette auftritt.
4
4
8
f Den Deckel
des ATS3080 öffnen.
8
f Die Verschlusskopfkette
das ATS3080 einführen.
6
; Die LED auf dem Display erlischt.
; Die Verschlusskopfkette
f Den Deckel
des ATS3080
8

7 Technische Daten

Falls nicht anders gekennzeichnet, werden alle Maße
aufgerundet in Millimetern angegeben.
Für die Planung bei der Integration in automatische Anlagen
bietet HellermannTyton spezielle CAD-Modelle an.
7 .1 Schnittstellenübersicht Netzgerät 3080
1
1 Anschluss Netzkabel
2 Sicherung
3 Anschluss für Verbindung mit ATS3080
4 LED-Signalleuchte Signal
Grün: Betriebsspannung
5 LED-Signalleuchte Power
Grün: Netzgerät 3080 eingeschaltet
6 Hauptschalter
Montageanleitung Hängevorrichtung 3080 • 03-2017 • v02 • 102-01013
bis zum ersten Einrasten in
7
rastet spürbar ein.
4
schließen.
6
2
6
ATS3080 Power Pack
6
5
Power
Technische Daten
3 4
Signal
