5 .3

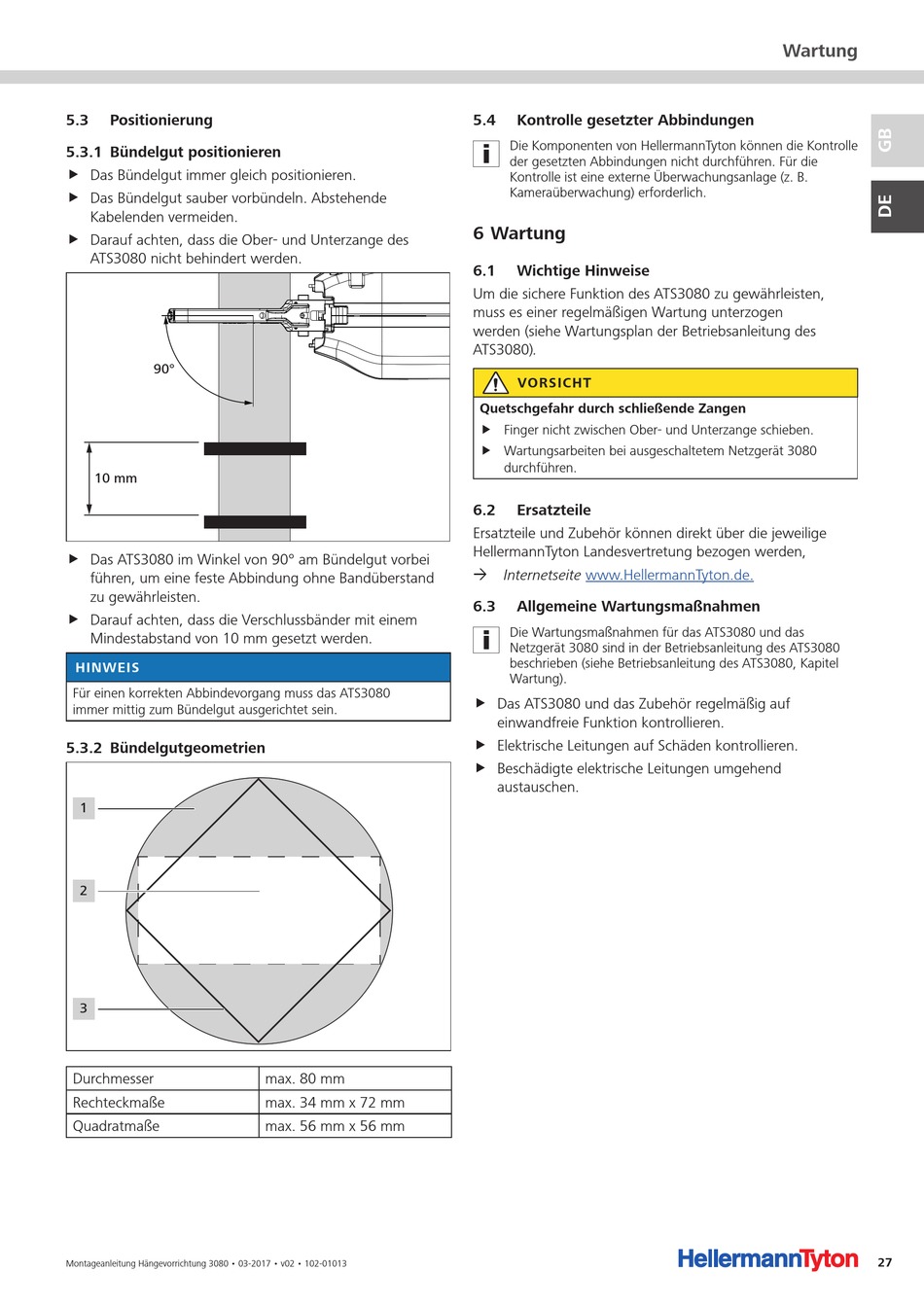

Positionierung

5 .3 .1 Bündelgut positionieren
f Das Bündelgut immer gleich positionieren.
f Das Bündelgut sauber vorbündeln. Abstehende
Kabelenden vermeiden.
f Darauf achten, dass die Ober- und Unterzange des
ATS3080 nicht behindert werden.
90°
10 mm
f Das ATS3080 im Winkel von 90° am Bündelgut vorbei
führen, um eine feste Abbindung ohne Bandüberstand
zu gewährleisten.
f Darauf achten, dass die Verschlussbänder mit einem
Mindestabstand von 10 mm gesetzt werden.
HINWEIS
Für einen korrekten Abbindevorgang muss das ATS3080
immer mittig zum Bündelgut ausgerichtet sein.
5 .3 .2 Bündelgutgeometrien
1
2
3
Durchmesser
Rechteckmaße
Quadratmaße
Montageanleitung Hängevorrichtung 3080 • 03-2017 • v02 • 102-01013
max. 80 mm
max. 34 mm x 72 mm
max. 56 mm x 56 mm
5 .4

Kontrolle gesetzter Abbindungen

Die Komponenten von HellermannTyton können die Kontrolle
der gesetzten Abbindungen nicht durchführen. Für die
Kontrolle ist eine externe Überwachungsanlage (z. B.
Kameraüberwachung) erforderlich.

6 Wartung

6 .1

Wichtige Hinweise

Um die sichere Funktion des ATS3080 zu gewährleisten,
muss es einer regelmäßigen Wartung unterzogen
werden (siehe Wartungsplan der Betriebsanleitung des
ATS3080).
VORSICHT
Quetschgefahr durch schließende Zangen
f Finger nicht zwischen Ober- und Unterzange schieben.
f Wartungsarbeiten bei ausgeschaltetem Netzgerät 3080
durchführen.
6 .2

Ersatzteile

Ersatzteile und Zubehör können direkt über die jeweilige
HellermannTyton Landesvertretung bezogen werden,
à Internetseite www.HellermannTyton.de.
6 .3 Allgemeine Wartungsmaßnahmen
Die Wartungsmaßnahmen für das ATS3080 und das
Netzgerät 3080 sind in der Betriebsanleitung des ATS3080
beschrieben (siehe Betriebsanleitung des ATS3080, Kapitel
Wartung).
f Das ATS3080 und das Zubehör regelmäßig auf
einwandfreie Funktion kontrollieren.
f Elektrische Leitungen auf Schäden kontrollieren.
f Beschädigte elektrische Leitungen umgehend
austauschen.
Wartung
27
